| Nombre De La Marca: | LHTi |
| Número De Modelo: | Titanium tube |
| Cuota De Producción: | 1 pieza |
| Precio: | usd 20-30/kg |
| Condiciones De Pago: | LC, D/A, D/P, T/T, Unión Occidental |
| Capacidad De Suministro: | 50 toneladas por mes |
Tubo de titanio 10 x 2 mm: Diámetro interior, Presión, Acabado
Un tubo de 10 mm con una pared de 2 mm no es un tubo de pared delgada. Dos milímetros de metal en cada lado de un diámetro exterior de 10 mm dejan un diámetro interior de 6 mm y ponen el 40 por ciento del diámetro en la pared, por lo que la sección se comporta más como un anillo grueso que como una tubería. Esa relación es la razón por la que este tamaño se compra para presión, para desgaste y para abrazaderas en lugar de para conductos, y también es la razón por la que algunos de los números de la página deben leerse con cuidado.
Lo que cambia una relación de pared de 0,2
La masa de un tubo de 10 por 2 resulta en aproximadamente 0,23 kilogramos por metro: el área del metal es la diferencia entre dos círculos, 78,5 milímetros cuadrados exteriores y 28,3 interiores, que son 50,2 milímetros cuadrados, multiplicados por la densidad de 4,51 gramos por centímetro cúbico. Una pared de 1 mm en el mismo diámetro exterior da 0,13 kilogramos por metro, por lo que la pared de 2 mm casi duplica el peso de un metro y compra un diámetro interior 2 mm más pequeño.
La ganancia de rigidez es menor que la ganancia de peso, lo cual es bueno saberlo antes de pagar por una pared que no necesita. Pasar de una pared de 1 mm a una de 2 mm aumenta el segundo momento de área en aproximadamente un 47 por ciento, mientras que aumenta la masa en un 79 por ciento. Ese intercambio vale la pena cuando el tubo soporta una carga de abrazadera, una rosca, una superficie de desgaste o presión interna. Se desperdicia cuando el tubo es solo una cubierta o un conducto de cables, donde una pared más delgada con el mismo tamaño exterior es más ligera y barata con la misma apariencia.
| Pared en un tubo de 10 mm OD | Diámetro interior | Masa por metro | Rigidez a la flexión relativa |
|---|---|---|---|
| 1,0 mm | 8 mm | 0,13 kg | 0,68 |
| 1,5 mm | 7 mm | 0,18 kg | 0,87 |
| 2,0 mm | 6 mm | 0,23 kg | 1,00 |
| 2,5 mm | 5 mm | 0,27 kg | 1,08 |
Presión: Lo que permite la relación y lo que no demuestra
Para la presión interna, la tensión circunferencial en la pared sigue la relación de pared delgada: presión por la diferencia entre el diámetro exterior e interior, dividido por el doble de la pared. A 20 bar, que son 2 megapascals, un tubo de 10 por 2 ve una tensión circunferencial de aproximadamente 4 megapascals. Eso es trivial frente a cualquier grado de titanio, y muestra por qué se elige un tubo pequeño de pared gruesa para líneas hidráulicas: la tensión es baja y la pared proporciona una tolerancia a la corrosión y al desgaste al mismo tiempo.
Lo que la página no puede dar es una clasificación de presión, y ningún proveedor debe cotizar una basándose solo en la pared. Una pared de 2 mm en un diámetro exterior de 10 mm se sitúa en una relación pared-radio de 0,4, donde la ecuación de pared delgada sobreestima la tensión en el diámetro interior y se aplica el tratamiento de pared gruesa en su lugar. El límite real también lo establece la junta, la rosca o la soldadura en el extremo, y la temperatura, que reduce la tensión admisible mucho antes de que el metal esté cerca de fundirse. Trate cualquier cifra de rotura como una estimación y pruebe el ensamblaje con una prueba hidrostática a la presión que necesita su aplicación, mantenida el tiempo suficiente para ver una fuga en lugar de un goteo.
Soldado o sin soldadura en un diámetro interior de 6 mm
La página ofrece tubos soldados y sin soldadura, y en este tamaño la elección importa más que en una tubería grande. Un tubo soldado tiene una costura en la pared interior, y un diámetro interior de 6 mm es demasiado pequeño para que una herramienta acceda y la alise, por lo que la costura permanece soldada y decapada. En un fluido corrosivo, esa costura es el primer lugar en ser atacado si la soldadura no fue completamente penetrada o no fue protegida en el interior, y es el único lugar que no se puede inspeccionar visualmente una vez que el tubo está hecho.
El tubo sin soldadura elimina esa duda a un precio. Para un diámetro interior pequeño, la prueba práctica no es una inspección visual, sino una prueba de corrientes de Foucault o hidrostática, y una compra que especifica una de ellas está comprando información en lugar de una promesa. Si el tubo es para una línea hidráulica o un intercambiador de calor en servicio con cloruro, pregunte qué ruta se utilizó y qué prueba se realizó en el lote, y solicite el registro de la prueba con el certificado en lugar de una declaración general de que el tubo es soldado o sin soldadura.
Rectitud, Ovalidad y un Diámetro Interior Descentrado
En un diámetro exterior de 10 mm con una pared de 2 mm, una tolerancia de pared del diez por ciento es más o menos 0,2 mm, que es una quinta parte de la pared. Eso no es un error de redondeo: cambia la capacidad de presión en el lado delgado y cambia el ajuste de cualquier cosa insertada en el diámetro interior. La medida relacionada es la excentricidad, el desplazamiento entre los centros exterior e interior, que es lo que realmente produce un lado delgado en un tubo estirado y que un micrómetro de pared en un punto no revelará.
Compruebe la pared en cuatro puntos alrededor de cada extremo en lugar de en uno, y compruebe la rectitud en toda la longitud sobre una superficie plana, porque un tubo de 1 m con una comba visible no se deslizará en un diámetro interior de ajuste cerrado ni se asentará plano en una abrazadera. La ovalidad importa por la misma razón: un diámetro interior que es redondo dentro de unas pocas centésimas de milímetro acepta un inserto de 6 mm, y uno que es ovalado en una décima no.
Flexión, Enrollado y lo que cubre realmente el 20 por ciento de elongación
La elongación del 20 por ciento en la página pertenece al metal, no al tubo, y la diferencia cuesta dinero a la gente. Cuando se dobla un tubo, la pared exterior se adelgaza y la pared interior se engrosa, y el adelgazamiento es aproximadamente la pared multiplicada por el radio de curvatura del tubo dividido por el radio de la línea central de la curva. Una curva cerrada en una pared de 2 mm puede adelgazar el exterior a 1,6 mm antes de que el metal en sí esté cerca de su límite de elongación, y esa pared adelgazada es donde un tubo de presión fallará eventualmente.
Las reglas prácticas para un tubo de 10 mm son un mandril dentro del diámetro interior, un radio de curvatura de al menos tres a cinco veces el diámetro exterior, y un tapón o purga en el diámetro interior si el tubo se va a soldar después de doblarlo. Un diámetro interior de 6 mm requiere un mandril pequeño y una curva lenta; una dobladora motorizada que funcione rápido arrugará el interior de la curva en una pared tan gruesa en relación con el diámetro. Si el tubo se va a enrollar, pregunte por el diámetro de la bobina y el temple, porque un tubo blando recocido se enrolla donde uno trabajado en frío se agrieta.
Tolerancia al desgaste, a la corrosión y una pared que no se puede ver
La página vende HV200 como resistencia al desgaste, y para un tubo que maneja una suspensión o un polvo abrasivo esa es una afirmación justa en la superficie. Lo que no le dice es cuánta pared puede perder. Una pared de 2 mm en un tubo de 10 mm es también una tolerancia a la corrosión y erosión, y la forma honesta de usarla es dividir la tolerancia por una tasa medida: a una décima de milímetro al año la pared dura unos veinte años, a medio milímetro al año dura cuatro. Esas cifras no tienen nada que ver con el punto de fusión y todo que ver con el fluido.
La trampa es la inspección. Un diámetro interior de 6 mm no se puede examinar con un endoscopio más allá de una corta distancia, y el exterior no le dice nada sobre el interior. Donde el tubo es un límite de presión en servicio corrosivo, planifique una medición del espesor de la pared en los extremos, o un cupón en el mismo circuito, en lugar de depender de la apariencia del exterior pulido. El pulido ayuda aquí solo en que una superficie lisa acumula menos depósitos y da menos lugares para que comience la corrosión.
Suministro y qué escribir en el pedido
Los términos de suministro son simples: certificación ISO9001, una cantidad mínima de pedido de una pieza, embalaje en una caja de cartón con acolchado y envío por mensajería con seguimiento. Eso es factible para una muestra o un lote pequeño, y vale la pena agregar una solicitud para que los tubos se tapen en los extremos, porque un diámetro interior de 6 mm en tránsito acumula polvo y virutas que son difíciles de eliminar más tarde.
| Lo que dice la página | El número detrás de él | Dónde puede inducir a error | Qué pedir |
|---|---|---|---|
| Elongación 20% | Una propiedad del metal, no de la curva | Un tubo doblado falla primero por adelgazamiento de la pared | Radio de curvatura mínimo probado en el tubo terminado |
| Dureza HV200 | Una lectura superficial en una sección pulida | Dice poco sobre una pared de 2 mm en flexión | Método de dureza más el grado detrás de él |
| Punto de fusión 1660 grados | Donde el metal se vuelve líquido | No es una temperatura de trabajo en aire | Temperatura de servicio, atmósfera y tiempo |
| Superficie pulida | Solo exterior en un diámetro interior de 6 mm | El interior queda como se produjo | Acabado en OD e ID, más decapado |
| Soldado o sin soldadura | Dos rutas de fabricación diferentes | La costura no se puede alisar en un interior de 6 mm | Qué ruta y la prueba que lo demuestra |
| Longitud hasta 1 m | Cortado de una longitud mayor | Las tolerancias de corte y desbarbado no están especificadas | Longitud de corte, tolerancia, escuadra, desbarbado |
Escriba el pedido como una especificación: grado y condición, diámetro exterior y pared con la tolerancia de cada uno, concentricidad o pared mínima si el tubo es un límite de presión, soldado o sin soldadura con la prueba que lo demuestra, longitud con la tolerancia de corte y desbarbado, acabado en el exterior y acabado en el interior indicados por separado, y el fluido de servicio y la temperatura. Añada si el tubo se doblará o roscará, porque una curva consume pared y una rosca consume pared, y en una pared de 2 mm esas dos operaciones son la diferencia entre un tubo que aguanta y un tubo que gotea en la junta.

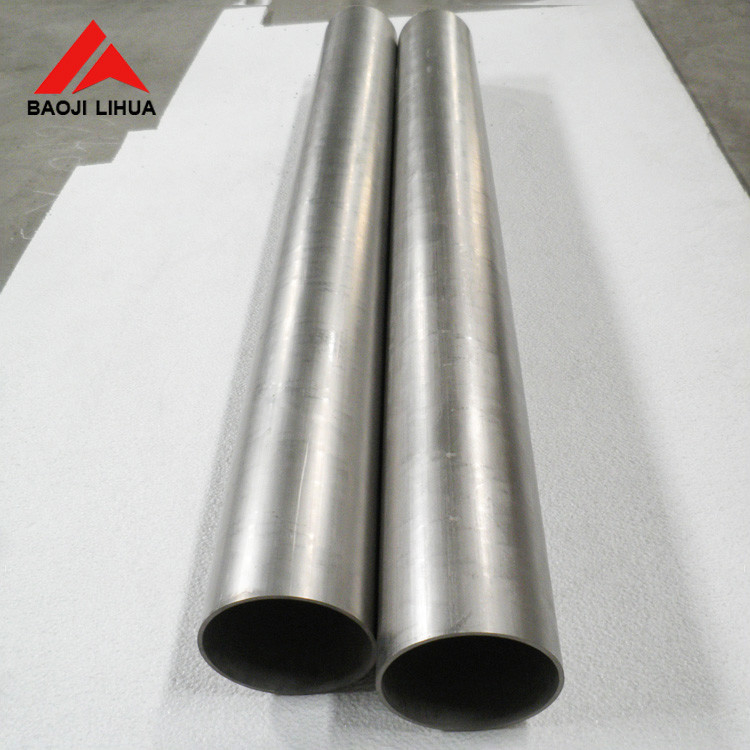

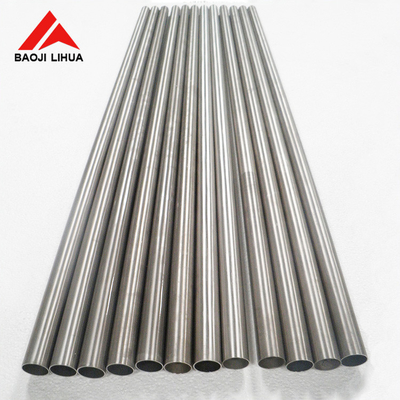

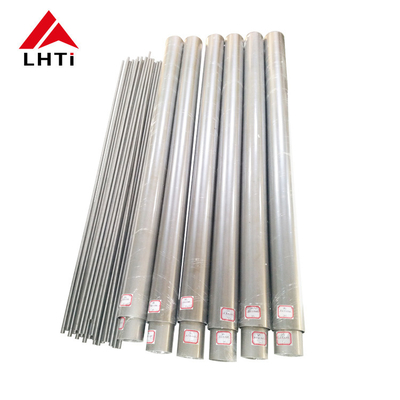

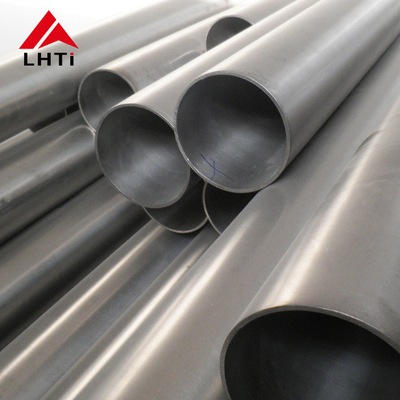

Imágenes del producto
![]()
