Lámina Ancha de Titanio: 1000 a 2000 mm de Ancho

Lámina Ancha de Titanio: 1000 a 2000 mm de Ancho

Nombre De La Marca: LHTi
Número De Modelo: Titanium sheet
Cuota De Producción: 1-100
Precio: 24.9
Condiciones De Pago: TT
Capacidad De Suministro: 50ton/month
Información detallada
Place of Origin:
China
Certificación:
ISO9001
Longitud:
1000 mm-6000 mm
Material:
Titanio
Formabilidad:
BIEN
Resistencia a la corrosión:
Excelente
Espesor:
0.5 mm-6 mm
Resistencia a la tracción:
P.S.I. = 35000
Fuerza de producción:
P.S.I. es igual a 25000
Densidad:
4,51 G/cm3
Packaging Details:
Wooden box
Supply Ability:
50ton/month
Resaltar:

Hoja de titanio ancha resistente a altas temperaturas

,

hoja de titanio de 1000 mm a 2000 mm de ancho

,

hoja de titanio resistente a altas temperaturas

Descripción del producto

Lámina de titanio ancha: 1000 a 2000 mm de ancho

Una lámina de titanio de dos metros de ancho es un producto diferente de una de un metro de ancho, incluso cuando el grado, el espesor y el certificado son idénticos. El tren de laminación tiene que mantener la comba y la planitud en una mordaza más ancha, el recocido tiene que evitar que el panel se curve y el comprador obtiene menos soldaduras en la pieza terminada. Eso, en lugar de las 35.000 psi del título, es lo que realmente vende la lámina de esta página.

La cifra de 35.000 psi, en MPa y en contexto

Treinta y cinco mil libras por pulgada cuadrada son aproximadamente 241 megapascales. Leído como resistencia a la tracción, cae casi exactamente en el mínimo ASTM B265 para Gr1, que es 240 MPa, por lo que la lámina descrita es un grado comercialmente puro en el extremo inferior del rango de resistencia en lugar de una aleación. Esto es coherente con el resto de la descripción, que habla de formabilidad y resistencia a la corrosión en lugar de resistencia estructural, y vale la pena señalarlo porque la misma página llama al producto una lámina de aleación de titanio: Gr1 y Gr2 no están aleados, y una aleación real como Ti-6Al-4V se cotizaría cerca de 895 MPa.

La trampa en el número es una de unidades. Treinta y cinco ksi también está cerca del mínimo de fluencia de Gr2, que es 275 MPa, y aún más cerca de nada más. Un lector que compare 35.000 psi con un certificado Gr2 que muestre 50.000 psi de tracción y 40.000 psi de fluencia concluirá, erróneamente, que la lámina es débil; es simplemente un grado diferente, cotizado en una propiedad diferente. Pregunte siempre si la cifra es de tracción o de fluencia, y en qué unidades.

Grado Tracción, MPa y psi Fluencia, MPa y psi Elongación, 2 pulgadas Dónde encaja
Gr1 240 MPa, 35 ksi 140 MPa, 20 ksi 24 por ciento Conformado pesado, revestimientos, decorativo
Gr2 345 MPa, 50 ksi 275 MPa, 40 ksi 20 por ciento Lámina general, marina, intercambiadores de calor
Gr4 550 MPa, 80 ksi 485 MPa, 70 ksi 18 por ciento Soportes de carga alta, marcos
Gr5, Ti-6Al-4V 895 MPa, 130 ksi 830 MPa, 120 ksi 10 por ciento Lámina estructural, conformado en caliente
Esta página, 35.000 psi aproximadamente 241 MPa No especificado No especificado En el límite de tracción de Gr1

Para una revisión de diseño, la declaración útil es esta: 241 MPa es una cifra de tracción de Gr1, y una lámina Gr2 pedida según B265 entregará 345 MPa con un 20 por ciento de elongación. Donde la aplicación es un panel conformado que no debe agrietarse, Gr1 con su 24 por ciento de elongación es la mejor opción, aunque sea la más débil de las dos.

Por qué el ancho es la parte difícil

Las láminas anchas se laminan en un tren cuyos rodillos de trabajo son más largos que el ancho de la lámina, y mantener un calibre uniforme en dos metros es más difícil que en un metro. El centro de una lámina ancha es ligeramente más grueso o más delgado que los bordes dependiendo de la comba de los rodillos, y la diferencia se manifiesta como una cifra de comba en el certificado. Un comprador que necesite una tolerancia de espesor ajustada en un ancho de dos metros debe esperar que la tolerancia se cotice para el ancho, no solo para el espesor.

La planitud se comporta de la misma manera. La tensión residual del laminado y del recocido se libera cuando se corta la lámina, y un panel ancho que estaba plano en el tren puede curvarse en forma de plato una vez cizallado. El remedio es un pase de nivelación o un recocido de alivio de tensiones, y la especificación debe indicar qué planitud se requiere, medida en qué longitud, porque "plano" significa cosas muy diferentes para un tren de laminación y para un fabricante con un marco de dos metros.

Menos soldaduras, y dónde eso compensa

La razón para comprar ancho es evitar una junta. Una placa de tubos de intercambiador de calor o una placa de canal cortada de un panel de 2000 milímetros no tiene una soldadura longitudinal que radiografiar, ni una zona afectada por el calor que decapar, ni un desajuste que controlar. Un componente marino como un revestimiento de caja de agua de mar, un panel de depurador o un accesorio de cubierta gana de la misma manera: cada soldadura en titanio es un lugar donde el blindaje puede fallar y donde puede comenzar una grieta, por lo que eliminar una vale más que la pequeña prima por una lámina más ancha.

La misma lógica se aplica a los equipos de proceso químico, donde una vasija o una columna se reviste con lámina de titanio y el revestimiento se suelda a sí mismo y a la carcasa de acero. La lámina de revestimiento ancha reduce el número de juntas a tope, y las juntas que quedan son aquellas en las que se centrará el inspector. Cuando el revestimiento es delgado, la lámina a menudo se suministra con una ligera preparación del borde para que la junta se pueda soldar sin una tira de respaldo.

Conformado de un panel de dos metros

La formabilidad se cotiza como una propiedad del grado y se entrega mediante las herramientas. Una lámina Gr1 de 241 MPa se dobla a una vez y media su espesor, pero una doblez de dos metros necesita una plegadora con una cama tan larga, herramientas rectas a unas pocas centésimas de milímetro y un tope que mantenga el panel cuadrado. Un panel que se conforma en herramientas cortas en varias pasadas mostrará escalones en los solapes, y ninguna cantidad de recocido los eliminará.

El retroceso es más visible en un panel ancho que en uno estrecho, porque un pequeño error angular se convierte en una gran brecha en el borde lejano. El titanio retrocede más que el acero con el mismo radio, por lo que la herramienta se corta por debajo del ángulo terminado y se conforma y mide un panel de prueba antes de la producción. Para un panel largo, la línea de doblado también debe establecerse a través de la dirección de laminación, o el exterior de la doblez mostrará la textura de piel de naranja de la estructura del grano.

Uso marino, intercambiador de calor y químico

El titanio comercialmente puro resiste el agua de mar y las salmueras de cloruro porque su película de óxido se reconstruye instantáneamente después de un rasguño, y resiste el cloro húmedo y el hipoclorito donde los aceros inoxidables se picotean. Los límites son las grietas, donde la película no puede reconstruirse por falta de oxígeno, y los ácidos fluorhídricos o altamente reductores, que atacan la película directamente. En un intercambiador de calor, la junta del tubo a la placa tubular es la grieta clásica, y una placa tubular ancha cortada de un panel elimina una familia de soldaduras cercanas.

El acoplamiento galvánico es el otro detalle marino. El titanio es noble y actuará felizmente como cátodo para una estructura de acero o aluminio, por lo que un panel de titanio atornillado a un marco de acero acelera la corrosión del marco en lugar de la suya propia. Arandelas aislantes, un recubrimiento en el acero y una ruta de drenaje que los mantiene separados lo solucionan, y la solución es una decisión de diseño en lugar de una de material.

El ángulo decorativo y de joyería

La página menciona un color plateado y uso en joyería, y ese es un mercado real para láminas delgadas de titanio comercialmente puro: el titanio es hipoalergénico, toma pulido y se anodiza para dar color al crecer su película de óxido en lugar de teñirla. Lo que un comprador decorativo necesita saber es que la superficie es el producto. Una lámina manipulada sin guantes muestra huellas dactilares que se graban durante la limpieza, una película protectora que se deja demasiado tiempo deja marcas de adhesivo, y una cara pulida que se dobla se estirará y opacará en la doblez.

El color anodizado también es un proceso que generalmente realiza el comprador, no el tren de laminación. El espesor de la película establece el color, desde dorado hasta púrpura y azul a medida que aumenta el voltaje, y el color es consistente solo si la preparación de la superficie lo es. Pedir una lámina pulida o recocida brillante con una rugosidad conocida da un color repetible; pedir una lámina decapada y esperar una coincidencia no lo hace.

Lectura de las cifras en esta página

La descripción proporciona una resistencia a la tracción de 35.000 psi, longitudes de 1000 a 6000 milímetros, un rango de ancho de 1000 a 2000 milímetros, anchos y longitudes que cubren cómodamente un panel de dos metros, un pedido mínimo de 1 a 100, un precio de 24,9 dólares estadounidenses, embalaje en caja de madera, entrega en 30 días, pago TT y una capacidad de suministro de 50 toneladas por mes. El precio y la entrega son cifras de referencia para un tamaño estándar, no un compromiso: una lámina de dos metros de ancho en un calibre delgado es un programa de laminación más estrecho que una lámina de un metro, y el flete de una caja de seis metros es una partida de línea propia.

Lo que usted especifica Por qué decide la entrega Una versión débil Lo que llega en su lugar indefinido
Grado y número UNS Establece las reglas de tracción, ductilidad y soldadura Aleación de titanio Gr2 donde se conformó Gr1 indefinido
Ancho y largo La lámina ancha es una ruta de laminación diferente 2000 por 6000 Una lámina estrecha unida en dos indefinido
Espesor y tolerancia Establece el programa de pasada y el peso 2 mm Cualquier punto en una banda ancha indefinido
Planitud a lo ancho Un panel ancho se curva después de laminarse Plano Un panel que necesita nivelación indefinido
Superficie y borde El trabajo decorativo vive en la superficie Plateado Rayones debajo de la película indefinido

Notas de pedido

Escriba el grado con su número UNS y la norma, el espesor con tolerancia a lo ancho, el ancho y el largo, la planitud y cómo se mide, el acabado superficial, la condición del borde y el certificado. Indique el plan de corte si la lámina se va a anidar, porque una lámina de 2000 por 6000 milímetros que produce cuatro paneles es más barata que una que produce tres y medio. Y si la lámina es para un ensamblaje soldado, dígalo, porque la soldabilidad de Gr1 y Gr2 es excelente y la de una aleación de mayor resistencia es una conversación diferente.

Imágenes del producto

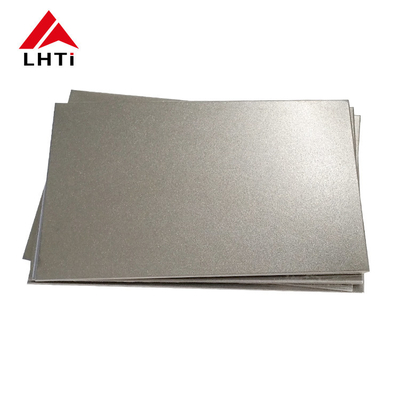

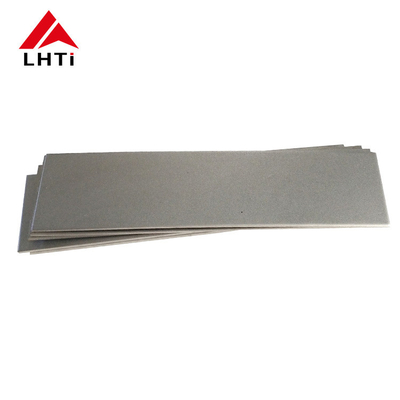

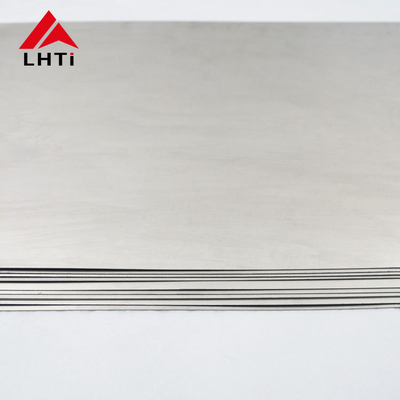

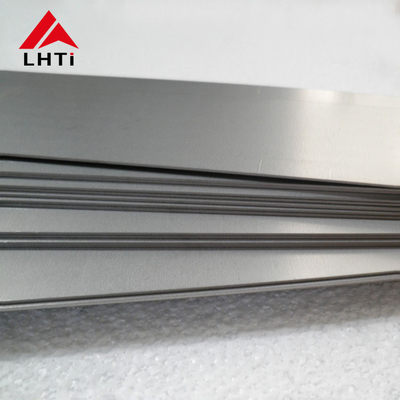

Wide titanium sheet 1000 to 2000 mm, silver finish

Wide titanium sheet 1000 to 2000 mm, silver finish
