Barra de titanio F136: Reglas de grado ELI y longitud de corte

Barra de titanio F136: El estándar, el grado y la longitud de corte

ASTM F136 es el estándar de barra de titanio más citado y menos comprendido. Cubre exactamente una aleación en exactamente una clase de limpieza, y se imprime rutinariamente junto a listas de grados que no puede certificar. Esta página explica qué cubre F136, por qué el sufijo ELI es importante, cómo leer el conflicto en el título de esta página y cómo la tolerancia de longitud de corte afecta lo que realmente llega a la máquina.

Qué cubre realmente F136

F136 es el estándar para Ti-6Al-4V ELI forjado para implantes quirúrgicos. ELI significa intersticiales extra bajos, y la diferencia controladora es el oxígeno con un máximo del 0,13 por ciento frente al 0,20 por ciento para el Gr5 estándar, con hierro al 0,25 frente al 0,40. Esa limpieza es lo que proporciona la ductilidad y la tenacidad a la fractura que necesita un implante. No es un recubrimiento, un tratamiento térmico ni un nivel de inspección; es una clase de química.

La consecuencia práctica es que F136 se aplica al grado 23 y a nada más. Una barra Gr2 o Gr4 no puede certificarse según F136, por muy médica que sea su destino, porque esos grados están cubiertos por F67. Una barra Gr5 estándar tampoco puede certificarse según F136, porque no es ELI. Cualquier certificado que parezca decir lo contrario es un error de papeleo que vale la pena detener en la recepción de mercancías.

Por qué el sufijo ELI cuesta más

Lograr y mantener un nivel bajo de oxígeno es más difícil. Hay que seleccionar la esponja, controlar la fusión y limpiar la superficie antes de terminar la barra, y cada uno de esos pasos añade coste. Lo que el comprador recibe es una barra con un mínimo de 860 MPa de tracción frente a 895 para el Gr5 estándar: ligeramente más débil en el certificado, considerablemente más resistente en servicio, con mejor comportamiento a fatiga en una muesca.

Ese intercambio es exactamente lo que quiere un implante o un instrumento médico crítico para la fatiga. Es el intercambio equivocado para un soporte o un sujetador, donde la mayor resistencia del Gr5 estándar es el punto y la tenacidad adicional no tiene comprador.

Lectura del título de esta página frente a su propia especificación

El título de esta página nombra F136 junto con Gr2, Gr4 y Gr5. El bloque de especificaciones debajo nombra B348 y AMS 4928, y el bloque de grados nombra Gr5, Ti-6Al-4V y Ti-6Al-4V ELI. Esas tres afirmaciones no pueden ser ciertas a la vez, y la resolución es sencilla: la barra que se ofrece aquí es material Gr5 y ELI, F136 se aplica solo a la parte ELI de esa descripción, B348 y AMS 4928 son los documentos industriales y aeroespaciales, y Gr2 o Gr4 tendrían que pedirse según F67.

Por lo tanto, un comprador que necesite una barra de grado para implantes debe pedir el grado 23 según F136 y solicitar que el certificado nombre el estándar y el grado en la misma línea. Un comprador que necesite una barra industrial debe pedir Gr5 según B348 o AMS 4928 y no pagar por una química ELI que la aplicación nunca utilizará.

Longitud de corte, tolerancia y margen de corte

Esta página establece una tolerancia de longitud fija de más 20 mm y un margen de corte de 5 mm por corte, con una longitud máxima de 6000 mm. Esos dos números deciden cuántas piezas salen de una barra y si la última es utilizable. Si un plano requiere diez piezas de 500 mm de una barra de 6000 mm, la aritmética es diez piezas más nueve cortes, no diez cortes, y la pérdida de sierra tiene que estar en el precio.

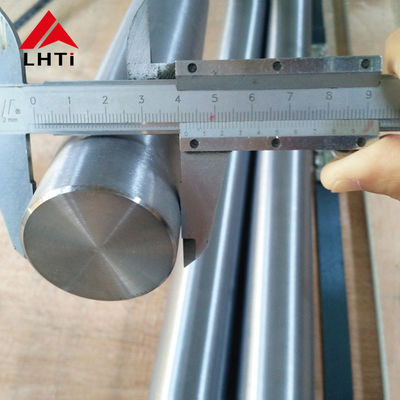

El diámetro merece el mismo tratamiento. El pulido elimina material, por lo que el diámetro acabado es el que se debe pedir, y una barra pedida en nominal con una tolerancia comercial puede llegar por debajo del tamaño después del acabado. En diámetros pequeños por debajo de 3 mm, la capacidad del molino se cotiza como 1,0 mm y superior en lugar del rango de stock de 3 a 350 mm, por lo que una barra muy pequeña es un pedido especial incluso cuando parece que está dentro de la lista.

Notas de pedido

Indique el estándar y el grado juntos, el diámetro con su clase de tolerancia, la longitud con su tolerancia y margen de corte, la condición, la superficie y el certificado. Para una aplicación de implante, añada la ruta ISO 5832-3 y solicite los valores intersticiales en el certificado en lugar de una declaración de cumplimiento, porque el oxígeno y el hierro son los números que deciden si la barra es ELI.

El bloque de atributos de esta página todavía describe el material como titanio puro. No lo es: Gr5 y su variante ELI son aleaciones de titanio con aluminio y vanadio, y el bloque es una plantilla predeterminada. Las tablas de química y tracción impresas más abajo son los datos fiables, y el grado en el certificado del molino es de lo que se fabricará realmente la pieza acabada.

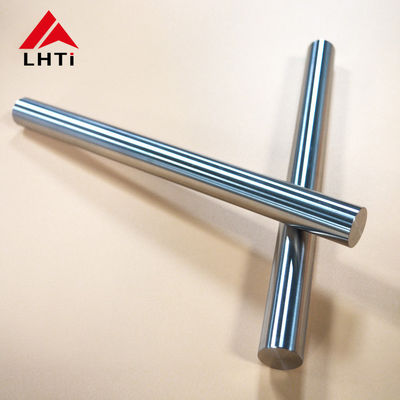

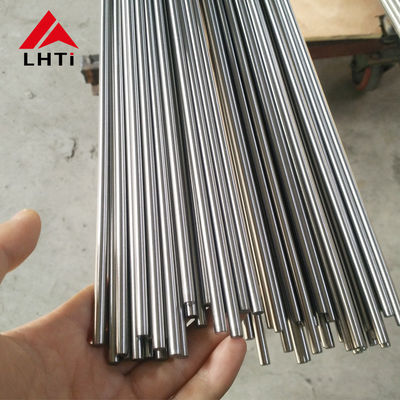

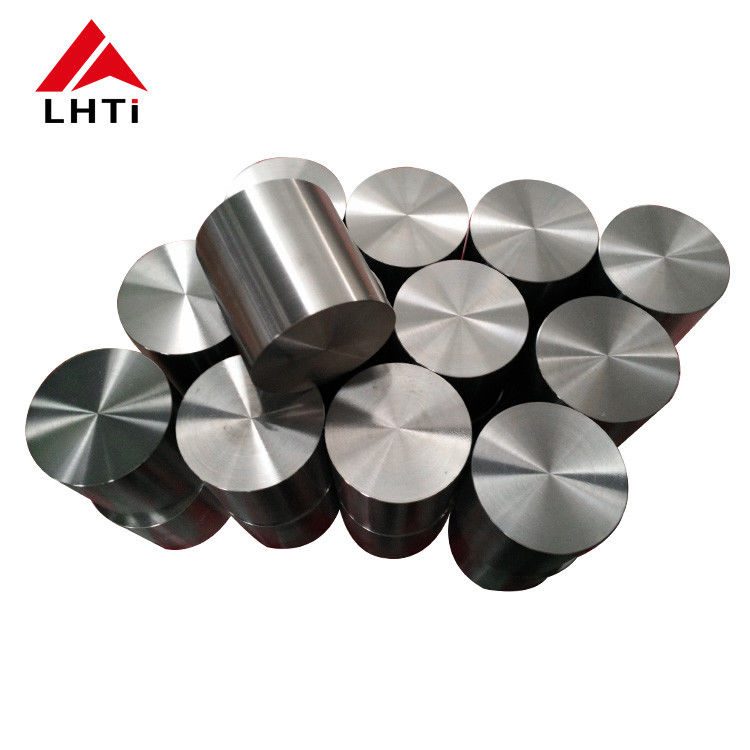

Imágenes del producto
