10mm Tubo de Titanio Módulo y Resistencia Específica

10mm Tubo de Titanio Módulo y Resistencia Específica

Nombre De La Marca: LHTI
Número De Modelo: LH-01
Cuota De Producción: Si en existencia, la muestra está disponible; Si no en existencia, 100kgs de cada tamaño
Precio: US dollar $23.5/kg--US dollar $35.9./kg
Capacidad De Suministro: 5 toneladas por mes
Información detallada
Lugar de origen:
China.
Certificación:
ISO9001
Embalaje:
El estándar exportó cajas de madera
Punto de fusión:
1660°C
Espesor de la pared:
Personalizable
Resistencia a la corrosión:
Alto
Tratamiento superficial:
Pulido
Tipo:
Sin costura
Situación:
recocido
Código HS:
8108904090
Original:
China
Diámetro exterior:
9.52/12.7/15.9/19.1/25.4/32/33.4/38.1 mm
Capacidad térmica:
De una potencia de 3 kW a 500 kW o más
Uso específico:
Calefacción y enfriamiento
Diámetro:
Personalizable
Solicitud:
Aeroespacial, Procesamiento químico, Médico, Marítimo, Petróleo y Gas
Soldabilidad:
BIEN
Detalles de empaquetado:
Cada tubo con los bolsos de la protección del medio ambiente, afuera es caja estándar de la madera c
Capacidad de la fuente:
5 toneladas por mes
Resaltar:

Tubo de titanio de 10 mm resistente a la corrosión

,

tubo de titanio de grado 5 para diversas aplicaciones

,

tubo de titanio con una resistencia superior a la corrosión

Descripción del producto

Tubo de titanio de 10 mm: Módulo, Resistencia Específica y Dónde Encaja Gr5

Un tubo de diez milímetros es lo suficientemente pequeño como para enrollarse y lo suficientemente delgado como para que su comportamiento esté determinado por el módulo en lugar de por la fluencia. Esta página detalla qué significan realmente los números de una ficha técnica de titanio a ese tamaño, cómo difieren Gr2 y Gr5, y por qué los dos grados no pueden sustituirse mutuamente en una aplicación de corrosión.

Qué significa diez milímetros en la práctica

La serie de tamaños publicada para este producto es de 9,52, 12,7, 15,9, 19,1, 25,4, 32, 33,4 y 38,1 mm de diámetro exterior. Esos son tamaños en pulgadas convertidos a milímetros: tres octavos, media pulgada, cinco octavos, tres cuartos de pulgada, etc. Un diámetro exterior de 10,00 mm real, por lo tanto, cae entre dos tamaños de stock y es un artículo hecho a pedido, razón por la cual tanto el diámetro como la pared en esta página se enumeran como personalizables en lugar de fijos.

La consecuencia es práctica más que académica. Una bobina diseñada alrededor de un tubo de 9,52 mm no aceptará un reemplazo de 10 mm sin cambiar el radio de curvatura, el mandril y los accesorios, y una placa de tubos perforada para 9,52 mm no admitirá un tubo de 10 mm. Confirme el diámetro exterior real en el dibujo antes de cotizar, y trate diez milímetros como una descripción nominal, no como una tolerancia.

Resistencia Específica: La Relación Que Vende Titanio

El titanio es aproximadamente un 57 por ciento tan denso como el acero, no un 60 por ciento, y la diferencia importa cuando el presupuesto de peso es ajustado. Gr2 con un rendimiento mínimo de 275 MPa y 4,51 g/cm3 da 61 MPa por unidad de densidad. Gr5 con 828 MPa da 184. Un tubo de acero inoxidable 316L con 170 MPa y 8,00 g/cm3 da 21. Según esa medida, la aleación de titanio es casi nueve veces más eficiente que el acero inoxidable, y el titanio comercialmente puro sigue siendo tres veces más eficiente.

Propiedad Gr2 Gr5 Ti-6Al-4V Acero inoxidable 316L Lo que decide
Densidad g/cm3 4.51 4.43 8.00 El titanio es un 44% más ligero
Rendimiento mínimo MPa 275 828 170 Carga antes de deformación permanente
Resistencia a la tracción mínima MPa 345 895 485 Carga antes de la fractura
Relación rendimiento/densidad 61 184 21 MPa por g/cm3
Módulo de elasticidad GPa 110 114 193 Deflexión a igual tensión
Dureza, recocido HV 160-200 HRC 32-38 HRB 80 No una única escala

El rango de tracción de 686 a 1176 MPa citado en el texto original del artículo no corresponde a un solo grado. Es la dispersión desde Gr2 recocido en la parte inferior hasta material trabajado en frío o aleado en la parte superior. Un comprador que necesite la parte superior de ese rango está comprando Gr5, no Gr2, y debería indicarlo en el pedido en lugar de aceptar el rango como una promesa.

Módulo: Por qué un tubo delgado vuelve a su forma

El módulo de elasticidad es de 110 GPa para el titanio frente a 193 a 207 GPa para el acero inoxidable y el acero al carbono. A la misma tensión, un tubo de titanio se deflexiona 1,88 veces más. En una bobina, esto significa más recuperación elástica después de la flexión, un mandril que debe ser sub-flexionado para compensar, y un radio de curvatura mínimo de aproximadamente dos a tres veces el diámetro exterior en estado recocido.

En una placa de tubos, la misma propiedad significa que la fuerza de expansión tiene que recorrer más distancia antes de que el tubo se agarre, y el agarre es más sensible a la tolerancia del orificio. En una línea vibratoria, significa que la frecuencia natural se sitúa unos pocos puntos porcentuales por debajo del equivalente de acero, porque la frecuencia sigue la raíz cuadrada del módulo dividido por la densidad, y la caída es pequeña: alrededor del cuatro por ciento. El titanio no es una cura para la vibración, es una cura para la corrosión y el peso.

La dureza pertenece a la aleación, no al grado puro

El texto del artículo cita HRC 32 a 38 en estado recocido. Esa cifra describe Gr5 y aleaciones similares; convertida aproximadamente, es HV 330 a 370. El Gr2 comercialmente puro en estado recocido se sitúa cerca de HV 160 a 200, que está por debajo del rango donde la escala Rockwell C es significativa. Citar HRC para un tubo Gr2 invita a un certificado rechazado, y una cifra de dureza por sí sola nunca identifica un grado: la química y los resultados de tracción sí lo hacen.

Sin costura, y lo que la norma no demuestra

El atributo de tipo en esta página es sin costura, y esa es la forma que se ofrece. ASTM B338 es la norma de tubos que cubre tanto tubos sin costura como soldados, por lo que un certificado B338 por sí solo no demuestra que el tubo sea sin costura. El pedido de compra debe indicar la forma sin costura, y el informe de prueba de molino debe mostrar la ruta del proceso. Si se suministrara tubo soldado en su lugar, se certificaría según ASTM B862, con una costura y un factor de unión que un cálculo de presión debe tener en cuenta.

ASTM B861, también mencionado en la página, es la norma de tuberías sin costura, y las tuberías se piden por tamaño nominal y programa en lugar de por diámetro exterior y pared. Para un tubo de instrumento o bobina de diez milímetros, B338 es el documento relevante y B861 es como mucho un antecedente.

Gr2, Gr7 o Gr5: Resolviendo el Título

El título original de esta página describe un tubo de diez milímetros resistente a la corrosión y luego le añade el grado 5. Son productos diferentes. Gr2 es titanio sin alear y es el predeterminado para servicio en agua de mar, agua clorada y productos químicos oxidantes. Gr7 es el mismo metal base con 0,12 a 0,25 por ciento de paladio para aplicaciones en hendiduras y ácidos reductores. Gr5 contiene 6 por ciento de aluminio y 4 por ciento de vanadio, alcanza un rendimiento de 828 MPa, y cambia algo de resistencia a la corrosión y soldabilidad por resistencia.

La lectura que sobrevive al escrutinio es que esta página cubre la familia de tubos sin costura de pequeño diámetro, con Gr2 y Gr7 como grados de corrosión y Gr5 disponible donde la resistencia rige. Sustituir Gr5 por Gr2 en una aplicación de corrosión es una degradación en resistencia aunque sea una mejora en resistencia, y sustituir Gr2 por Gr5 en una aplicación de presión o fatiga es una degradación en resistencia. Ninguna sustitución debe realizarse sin aprobación de ingeniería.

Aplicación Grado Pared Diámetro exterior Nota
Serpentín de intercambiador de calor, agua de refrigeración Gr2 0.5-0.9 mm 9.52-12.7 mm Pared delgada, enrollado
Condensador marino Gr7 0.7-1.2 mm 12.7-19.1 mm Paladio para hendiduras
Línea química, ácido reductor Gr7 1.0-1.5 mm 12.7-25.4 mm Pd 0.12-0.25%
Línea hidráulica aeroespacial Gr5 0.9-1.5 mm 9.52-15.9 mm La resistencia rige
Eje médico o de instrumentos Gr2 0.5-1.0 mm 9.52-12.7 mm Rigidez y acabado

Notas de pedido

Indique la norma y la forma, el grado con contenido de paladio cuando se desee Gr7, el diámetro exterior exacto y la pared con tolerancias, la longitud o el peso de la bobina, la condición de recocido, el acabado superficial y el paquete de pruebas. Un certificado 3.1 con química, resultados de tracción, pruebas de aplanamiento o corrientes de Foucault y el número de calor es la expectativa normal, y una verificación PMI en el tubo terminado es la forma más barata de demostrar que el grado entregado es el grado pedido.

El bloque de atributos en esta página también enumera superficie pulida, condición recocida, buena soldabilidad, un punto de fusión cercano a los 1660 grados Celsius y aplicaciones que abarcan aeroespacial, química, médica, marina y petróleo y gas. Estos son consistentes con la familia en su conjunto; no son una especificación para ningún tamaño individual, y los datos dimensionales y de grado en el pedido siempre deben tener prioridad sobre una descripción general.

Imágenes del producto

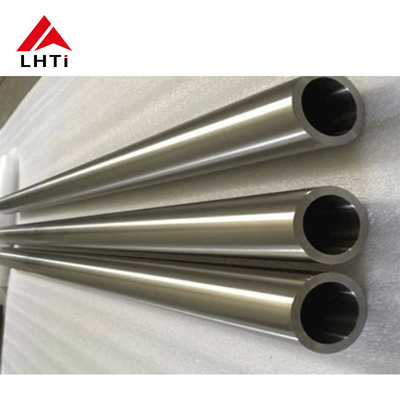

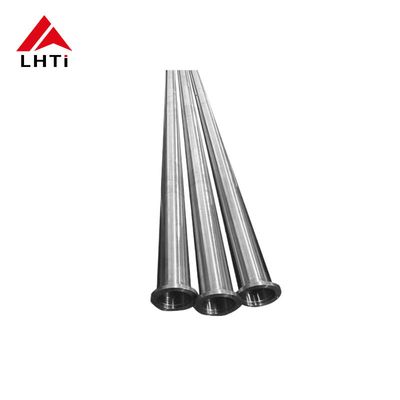

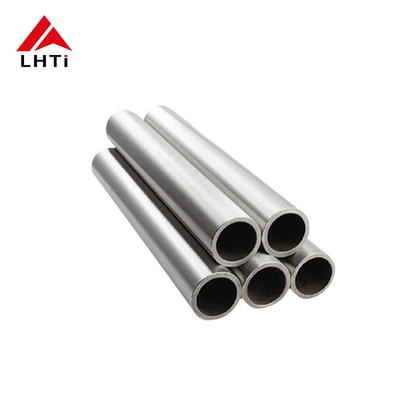

10 mm seamless titanium tube Gr2 and Gr5
