Tubo de titanio sin costura de 10 mm: elección de pared y clasificación de presión

Un tubo de titanio sin costura de 10 mm es una clase de tamaño más que un producto único.el diámetro disponible para el caudal, el radio al que puede doblarse, y si un dispositivo de compresión estándar lo agarrará.Dos tubos con el mismo diámetro exterior de 10 mm y el mismo grado pueden diferir por un factor de cuatro en la presión de reventado simplemente porque uno tiene un.5 mm de pared y el otro tiene 2 mm.

El espesor de la pared determina la calificación

La fórmula de pared delgada para un tubo bajo presión interna relaciona la tensión del aro con la presión, el diámetro y la pared: la tensión aumenta con la presión y el diámetro y disminuye con la pared.,La tabla siguiente utiliza una resistencia a la tracción de 895 MPa, el mínimo recocido para un grado Ti-6Al-4V,y una simple estimación de pared delgada; una calificación de código también aplicará un factor de unión de soldadura, una calificación de temperatura y cualquier compensación de corrosión.

Las estimaciones de Barlow ignoran la aleación y el temperamento realmente suministrados, ignoran la reducción de la pared en una curva,y ignoran el hecho de que un tubo es generalmente el elemento más delgado en un sistema a presiónEl número que corresponde en un dibujo es la presión de diseño con su base de código, y la pared se elige para cumplir con el margen requerido a la temperatura de diseño.

Leer juntos las cifras de fuerza y densidad

Esta página indica una resistencia de rendimiento de 800 MPa junto con una densidad de 4,51 g/cm3 y un alargamiento del 20 por ciento.51 g/cm3 es la cifra para el titanio sin aleaciónUn rendimiento de 800 MPa pertenece a la familia Ti-6Al-4V, a una densidad cercana a 4.43 g/cm3 y un alargamiento cercano al 10% en el estado recocido.

La lectura práctica es que la página está describiendo una familia de tubos en lugar de un calor.Un comprador que necesite la cifra de 800 MPa debe ordenar Gr5 con las propiedades mecánicas indicadas y verificadas en el certificadoUn comprador que necesite resistencia a la corrosión en un medio oxidante, y que valora el 20% de alargamiento para la flexión y la formación, debe ordenar Grado 2.y permite que el molino cite la pared correcta para el deber en lugar de la pared que coincide con un número de titular.

Estructura sin costuras a 10 mm

El tubo sin costura de este tamaño normalmente se extrae en frío a través de un mandril de un hueco, luego se recoce y endereza.no hay una perla de soldadura en el agujero para perturbar el flujo en un pequeño pasaje, no hay una zona afectada por el calor que se ataque preferentemente en un medio agresivo, y el tubo puede doblarse y volver a doblarse sin la abertura de la costura.Estas ventajas son generalmente superiores a la diferencia de precio con respecto a los tubos soldados y dibujados..

El dibujo en frío también da el control dimensional que este tamaño necesita.tolerancia de la pared y fuera de la redondez en la tabla siguiente son los valores que determinan si el tubo se sella en un accesorio de ferrule, se alimenta a través de una máquina de flexión y produce un radio de flexión predecible.un radio de curvatura de aproximadamente tres veces el diámetro exterior es un objetivo razonable para un tubo recocido con mandrilLos radios más apretados requieren un temperamento más suave, una pared más delgada o una curva llena, y deben acordarse antes de cortar el tubo.

Donde cabe un tubo de 10 mm

La instrumentación y las líneas de impulso son el hogar natural para este tamaño: lo suficientemente pequeño como para ser fácilmente dirigido, lo suficientemente grande como para que una ligera capa de contaminación no lo bloquee,y suficientemente resistente a una pared de 1 mm para la mayoría de las presiones de la plantaLas líneas de control hidráulicas de los equipos marinos y móviles utilizan el mismo tamaño en titanio, donde el rocío de sal arruinaría una línea de acero, y el ahorro de peso ayuda a una estructura en movimiento.

Los esquís de inyección y dosificación química utilizan tubos de 10 mm porque el flujo es pequeño y el medio es a menudo el más agresivo.con el beneficio añadido de que un pequeño tubo de perforación puede ser lavado a alta velocidadLos equipos médicos y analíticos lo utilizan cuando es importante un orificio limpio y no contaminante, y cuando el tubo puede formar parte de un conjunto esterilizado.

Una advertencia es específica para trabajos de perforación pequeña. Un tubo de 10 mm tiene un pequeño volumen interno, por lo que una babosa de aire o una bolsa de líquido estancado es una gran fracción de ese volumen.los drenajes deben estar en el punto más bajoEl sistema de recubrimiento de la tubería de agua, que se utiliza para la extracción de agua de la tubería de agua, debe ser diseñado de manera que la tubería pueda ser lavada en lugar de llenada.

Unirse, probar y ordenar

Los tubos de titanio de 10 mm se unen generalmente por soldadura, por compresión o piezas de corte, o por encendido cuando la presión es modesta.con la purga mantenida hasta que la soldadura se haya enfriado por debajo del punto donde recogería oxígeno; una soldadura decolorada es una soldadura contaminada.Los accesorios de tipo mordedura funcionan bien en titanio siempre que el tubo esté completamente recocido en la articulación y la pared sea lo suficientemente gruesa como para que la ferrule muerda sin derrumbar el agujero.

Un ensayo de presión a 1,5 veces la presión de diseño es el ensayo de aceptación normal para una línea terminada,y el tubo en sí se suministra generalmente con un ensayo de prueba hidrostática o neumática más un ensayo de aplanamiento en una muestraLa inspección de corriente de redondo es común en tubos pequeños sin costura porque detecta defectos longitudinales que una prueba de presión no abriría.

El pedido debe indicar el estándar, el grado con sus requisitos mecánicos, el diámetro exterior y la pared con tolerancias, la longitud y la rectitud, la condición de entrega y la superficie,y el paquete de ensayo con un 3.1 certificado. Cuando 800 MPa sea un requisito real, dígale en la línea de calificación en lugar de en el título y pida el resultado del rendimiento del lote real.,No se asume de una descripción.

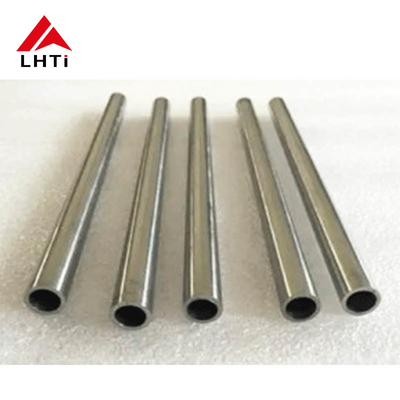

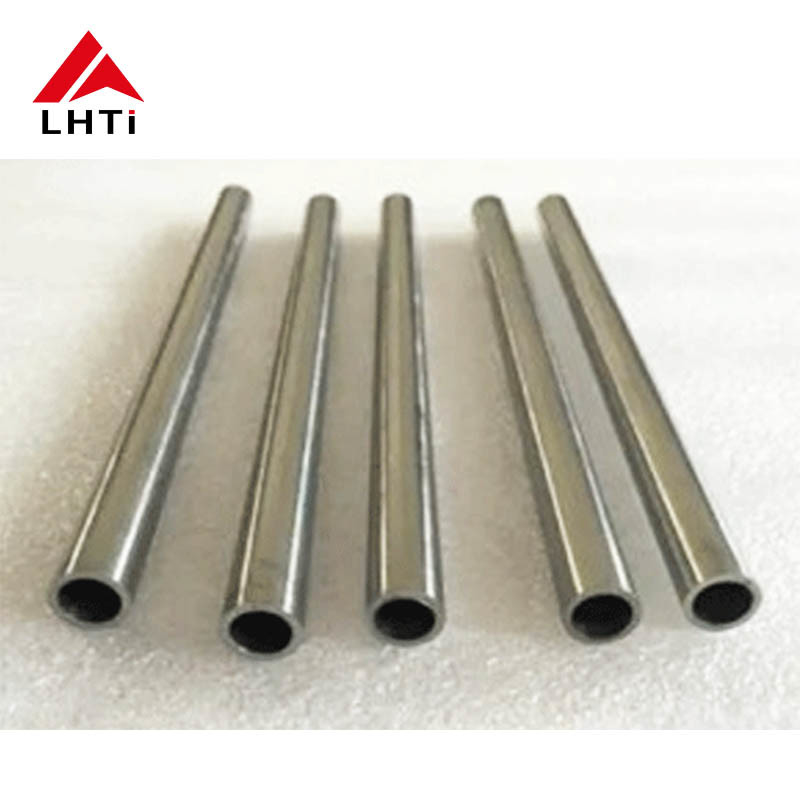

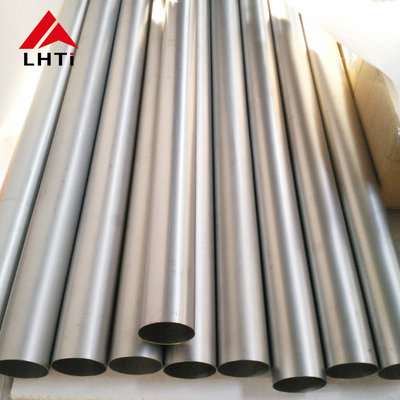

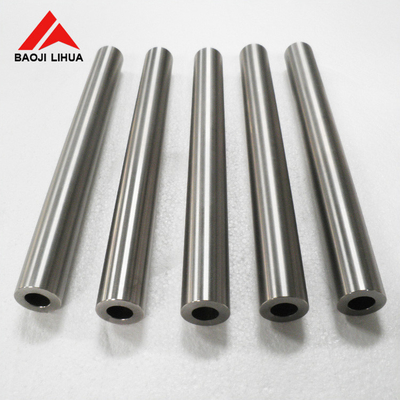

Imágenes del producto
