Válvula de bola de titanio Gr1 Gr2 Gr5 para sistemas de agua

Válvula de bola de titanio Gr1 Gr2 Gr5 para sistemas de agua

La gestión del agua es un término amplio para un conjunto reducido de tareas: dosificación, filtración, retrolavado, refrigeración, almacenamiento y transferencia, con agua clorada en algunas líneas y agua desionizada en otras. Lo que tienen en común las válvulas es que se abren y cierran con frecuencia, se encuentran en una planta que no puede permitirse un vástago agarrotado y se espera que duren miles de ciclos sin fugas en el asiento. El titanio es adecuado para esa tarea porque el cuerpo no se corroe y porque la bola y el asiento se pueden fabricar con un acabado que cierra herméticamente, y la elección del grado sigue entonces la presión y la temperatura en lugar de la resistencia a la corrosión.

Datos de construcción de la válvula

Selección de grado por tipo de agua

Gr140 MPa de tracciónAgua desmineralizada, líneas de dosificación, filtrado a baja presiónGr2345 MPa de tracciónAgua clorada, agua de refrigeración, agua de mar y salmueraGr5895 MPa de tracciónRociado a alta presión, alimentación de ósmosis inversa, cabezales de alta resistencia

Los tres grados tienen la misma resistencia a la corrosión al agua; lo que los diferencia es la resistencia, y en menor medida la conformabilidad y el costo. El Gr1 es el más blando y se elige cuando un cuerpo o una bola se mecanizan finos y la presión es baja, el Gr2 cubre casi todas las líneas de agua de planta y es el predeterminado, y el Gr5 se utiliza cuando una válvula Clase 300 de gran tamaño necesitaría de lo contrario una pared que hiciera el cuerpo pesado y caro. Poner Gr5 en una línea de baja presión no aporta nada y cuesta más, mientras que poner Gr1 en un cabezal de alta presión es un error de diseño.

Dos piezas o entrada superior

Una válvula de dos piezas se divide a través del cuerpo, por lo que la bola, los asientos y el vástago se ensamblan desde el extremo y la junta del cuerpo se alinea con la tubería. Es compacta y barata, pero la junta del cuerpo es una ruta de fuga permanente y toda la válvula tiene que sacarse de la línea para un cambio de asiento. Una válvula de entrada superior se mecaniza a partir de un solo cuerpo con un capuchón en la parte superior, por lo que los internos se levantan en su lugar sin romper las juntas de la tubería. En una planta de agua donde una válvula se encuentra en un colector que no se puede drenar, el diseño de entrada superior se amortiza en el primer reemplazo del asiento, y es la razón por la que la mayoría de las válvulas de agua de titanio grandes se piden de esa manera.

Qué significan las cifras de temperatura

Dos rangos de temperatura aparecen en los datos de las válvulas de titanio y describen diferentes construcciones. Una válvula con asiento blando funciona hasta unos 200 grados Celsius con PTFE y hasta unos 250 con PEEK, lo que cubre todas las aplicaciones de agua, incluido el condensado caliente. Una válvula con asiento metálico alcanza las cifras más altas citadas para el titanio, pero lo hace con una clase de fuga mayor y un mayor par de operación. Para un sistema de agua, el asiento blando es casi siempre la elección correcta, y el empaque del vástago, no el asiento, es lo que establece el límite superior práctico una vez que la línea supera los 150 grados.

Actuación y cavitación

Una válvula de bola de titanio se acciona normalmente, y la plataforma ISO 5211 en la cabeza del vástago es lo que lo hace posible sin un adaptador. La neumática de doble acción es la predeterminada para la función de encendido/apagado, el retorno por resorte se utiliza cuando la válvula debe fallar cerrada, y la actuación eléctrica se utiliza cuando la posición debe ser reportada. En una línea de agua de estrangulamiento, la válvula de bola es la herramienta incorrecta: una bola parcialmente abierta se erosiona en el borde del asiento y cavita, por lo que una aplicación de estrangulamiento debe usar una válvula globo o una bola caracterizada con puerto en V en lugar de una válvula estándar de paso total.

Aplicaciones en sistemas de agua

Las instalaciones típicas son cabezales de agua de refrigeración en una planta de energía o de proceso, líneas de alimentación de ósmosis inversa y salmuera en una planta de desalinización, colectores de filtros y ablandadores en una obra municipal, aislamiento de lastre y tuberías principales contra incendios en un buque, y patines de dosificación química donde el agua transporta hipoclorito o ácido. En cada caso, la válvula se elige por el agua, no por la tubería: el agua clorada ataca los elastómeros antes que el metal, el agua desionizada se lixivia de sellos baratos, y una línea que permanece estancada durante semanas es la que arruina una válvula de acero inoxidable.

Pedido de una válvula para sistema de agua

Cotizar por tamaño, clase de presión, grado del cuerpo, puerto, diseño, material del asiento, conexión de extremo, actuación y prueba, por ejemplo, 4 pulgadas Clase 150, cuerpo y bola Gr2, paso total, entrada superior, asiento PTFE, bridado RF, palanca, probado según API 598. Indique si la línea está clorada, si permanece inactiva y si la válvula se operará diaria o una vez por temporada, porque esas respuestas deciden el asiento, el empaque y si un cuerpo de entrada superior vale la prima.

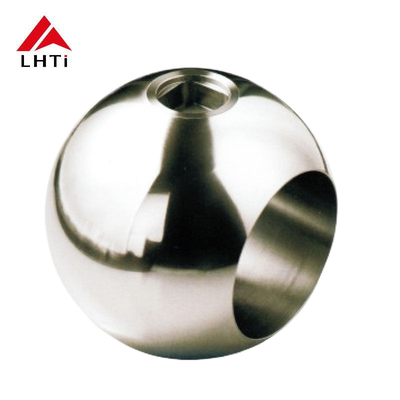

Imágenes del producto
