Tubo de precisión de pared gruesa de aleación de titanio Gr5

Tubo de Pared Gruesa de Aleación de Titanio Gr5 de Precisión

Gr5, o Ti-6Al-4V, es el grado de titanio que soporta carga. Alcanza aproximadamente 895 MPa de tracción y 828 MPa de límite elástico después del recocido, aproximadamente dos veces y media el Gr2, y mantiene esa resistencia hasta los 400 grados Celsius. El precio de esa resistencia es que la aleación es más difícil de conformar, más difícil de soldar y mucho menos indulgente con una superficie defectuosa, por lo que un tubo Gr5 se compra por precisión en lugar de por tonelaje. Esta página cubre el rango de pared gruesa, las tolerancias que se pueden lograr y la inspección que debe acordarse antes de que se acepte el tubo.

Datos del Tubo de Precisión Gr5

Tolerancias que se pueden mantener

Diámetro exterior0,05 mm hasta 30 mm, 0,10 mm por encimaMicrómetro, tres posiciones por secciónPared10 por ciento de lo nominalMedición ultrasónica de pared a lo largo de la longitudRectitud1 mm por metroReloj comparador sobre una placa de superficieOvalidad1 por ciento del diámetro exteriorMedición en dos ejes en cada extremoConcentricidad10 por ciento de la paredEscaneo de pared en cuatro cuadrantesRugosidad superficialRa 0,8 micrómetro pulidoComparador o perfilómetroLongitudmás o menos 1 mmCinta métrica o láser, extremos escuadrados a 0,5 grados

Estos son los números que separan un tubo de precisión de uno comercial, y se cotizan como un paquete porque interactúan. Un tubo estirado con una tolerancia de pared del 10 por ciento no mantendrá una rectitud de 1 mm por metro a través del enderezado a menos que fuera concéntrico desde el principio, y una superficie pulida a Ra 0,8 se desperdicia si la ovalidad se abre en la misma operación. Cuando un plano requiere tolerancias más estrictas que las de la tabla, la respuesta suele ser mecanizar a partir de un tubo más grueso en lugar de pedir uno estirado mejor, porque el costo de estirado aumenta más rápido que la tolerancia disminuye.

Por qué la Pared Gruesa Cambia la Inspección

El ensayo por corrientes de Foucault es el método estándar para tubos de intercambiador de calor de pared delgada, y pierde sensibilidad a medida que la pared aumenta: una pared de 6 mm en un tubo de 60 mm está más allá de lo que una bobina convencional de corrientes de Foucault resuelve de manera fiable. Por lo tanto, los tubos Gr5 de pared gruesa se inspeccionan mediante ensayos ultrasónicos para detectar defectos longitudinales y transversales, con las muescas de referencia acordadas en la orden de compra, y el espesor de la pared se mapea ultrasónicamente en lugar de comprobarse con un micrómetro en los extremos. Para una pieza a presión se añade el ensayo hidrostático, y para una pieza aeroespacial el certificado va acompañado del número de colada y el informe de ensayo de molino.

Conformado y Mecanizado de Gr5

El Gr5 se endurece por trabajo y recupera su forma. La flexión en frío requiere un radio mayor que el Gr2 y una mayor sobreflexión, y la flexión se alivia de tensiones posteriormente porque de lo contrario la aleación se agrietará en el extradós en servicio. El mecanizado se realiza con herramientas afiladas y recubiertas, baja velocidad de corte y refrigerante generoso, porque el titanio conduce mal el calor y un filo desafilado convierte el corte en una fuente de calor que daña la capa superficial. Las roscas y ranuras se cortan en lugar de rodarse donde la pared es delgada, y cualquier soldadura se realiza en una cámara inerte o con cobertura total de argón, ya que la aleación capta oxígeno y nitrógeno a temperatura y la junta se vuelve quebradiza.

Dónde se Utiliza el Tubo Gr5

El rango de pared gruesa se utiliza en líneas de actuadores hidráulicos, trenes de aterrizaje y componentes de control de vuelo, sistemas de gas a alta presión, internos de autoclaves y recipientes a presión, y piezas de máquinas donde un tubo Gr2 necesitaría una pared demasiado pesada para ser útil. En cada caso, el tubo se elige porque la sección debe soportar carga a una temperatura o presión donde el aluminio y el acero son demasiado débiles o demasiado pesados, y porque el ensamblaje se puede soldar o mecanizar sin recubrimiento. No es el grado adecuado para un enfriador de agua de mar o una línea química, donde el Gr2 o Gr7 lo superarán a un costo menor.

Pedido de Tubo Gr5 de Precisión

Especifique el grado, el diámetro exterior, la pared, la clase de tolerancia, la rectitud, el acabado superficial, la longitud y la inspección, por ejemplo, 50 mm de diámetro exterior, 5 mm de pared, Gr5 recocido, tolerancia de diámetro exterior 0,05 mm, rectitud 1 mm por metro, pulido Ra 0,8, ensayo ultrasónico según el estándar de muesca acordado, 1000 mm, extremos escuadrados y desbarbados. Indique en qué se mecanizará el tubo, porque la holgura de stock y la posición de la longitud de ensayo certificada se derivan de la pieza acabada, e indique si se soldará, porque eso decide los límites de los intersticiales y la condición de entrega.

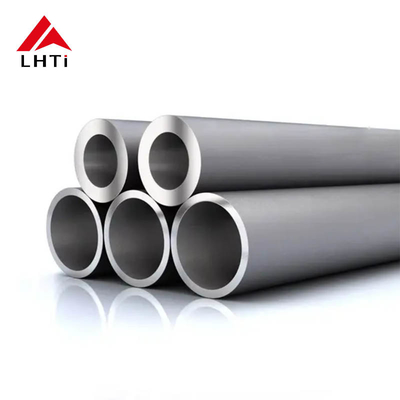

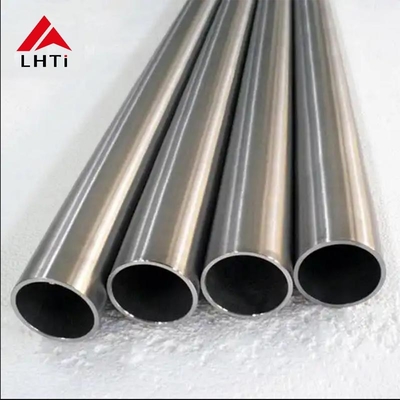

Imágenes del Producto
