Gráfico de peso de tubo de titanio ligero frente a acero

Gráfico de peso del tubo de titanio ligero frente al acero

Dos propiedades pagan por el tubo de titanio y nada más. La primera es la densidad: 4,51 gramos por centímetro cúbico contra 7,85 para el acero,Así que el mismo tubo de titanio pesa un poco más de la mitadEl segundo es que el titanio no se descompone en agua de mar, salmuera o cloro húmedo, lo que significa que no hay revestimiento, no hay inhibidor y no hay corrosión en la pared.Ponlos juntos y una línea puede ser tanto más ligera y más delgada de pared que el equivalente de acero inoxidableEstos tubos son de grados 1 y 2, de 9,52 mm a 38,1 mm de diámetro exterior, en bobina o longitud recta, para uso marino, químico, aeroespacial e instrumental.

Datos de los tubos ligeros

Peso por metro frente a otros materiales

La comparación se hace deliberadamente en el mismo tamaño, porque así se especifica una línea. un tubo de titanio de 25 por 1,2 mm pesa alrededor de 0,041 kg por metro y el mismo tubo en 316L alrededor de 0,072 kg,un ahorro de aproximadamente el 43 por cientoEn una pequeña línea de instrumentos de 9,52 por 0,5 mm, las cifras son de 0,006 kg y 0,011 kg por metro respectivamente.el ahorro se muestra en el acero de soporte, así como en la tubería en sí.

Donde la diferencia no es sólo el peso

El titanio es resistente a los cloruros al formar una película de óxido estable en lugar de una aleación en molibdeno.Por lo que no se agota en el agua de mar a temperatura ambiente y no necesita el 6% de molibdeno que hace que el 316L sea caro y todavía marginal en salmuera calienteTambién es inmune al agua clorada utilizada para mantener limpios los sistemas marinos, donde el cobre y el níquel inoxidable sufren.donde el grado correcto es el Gr7 en lugar del Gr2.

Fuerza y vibración específicas

Dividiendo la resistencia a la tracción por densidad se obtiene un titanio de aproximadamente 76 kNm por kg frente a unos 25 para 316L, razón por la cual el tubo de titanio de pared delgada sobrevive a las vibraciones que romperían una línea de acero inoxidable más pesada.Un tubo más ligero también eleva la frecuencia natural de una carrera, alejándolo de los armónicos de la bomba y del motor, y reduce la carga de las perchas y de la estructura que las sostiene.Para las líneas hidráulicas y de instrumentos de los aviones, estos dos efectos son tan importantes como la resistencia a la corrosión..

Donde se encuentran el peso y la corrosión

Las aplicaciones que especifican ambas propiedades a la vez son las que se diseñan para.Las líneas de escape y de lavado en alta mar y a bordo de los buques necesitan un peso bajo por encima de la línea de flotaciónLas líneas de dosificación química y de cloro requieren un material que no necesite una asignación de corrosión.Tolerancia estrecha y perforación limpia más de la capacidad de presión que necesita.

El primer coste frente al ciclo de vida

El titanio cuesta más por kilogramo que el inoxidable y menos por metro de lo que sugiere el número, porque se necesita menos.no hay inhibidor de la dosis, no hay ninguna compensación de corrosión para añadir a la pared, y una vida útil que generalmente se fija por los accesorios en lugar del tubo.la versión de titanio es a menudo más barato por el segundo reemplazo.

Pedir un tubo ligero

Citación por diámetro exterior, pared, grado, longitud y ensayo, por ejemplo, 25,4 mm OD, pared de 1,2 mm, Gr2, 6 m recta, recocida, corriente de remolino ensayada.Pregunte la tolerancia de la pared que el molino puede sostener, porque una pared de más diez por ciento en un tubo delgado devuelve una parte mensurable del ahorro, y donde los niveles de cloruro son altos, digamos así para que Gr7 se pueda citar en lugar de Gr2.

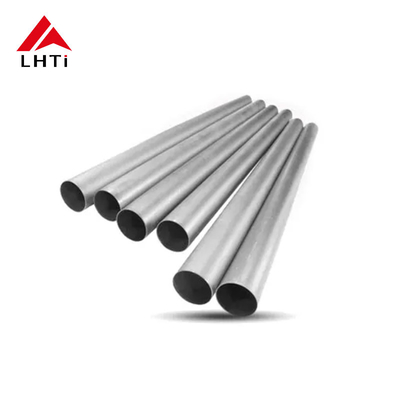

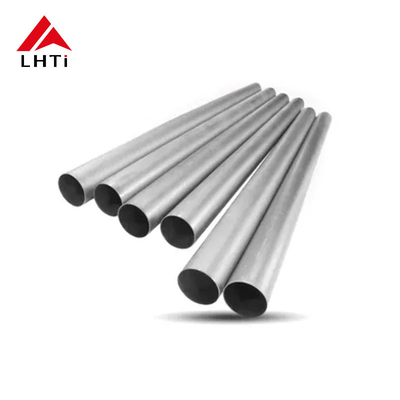

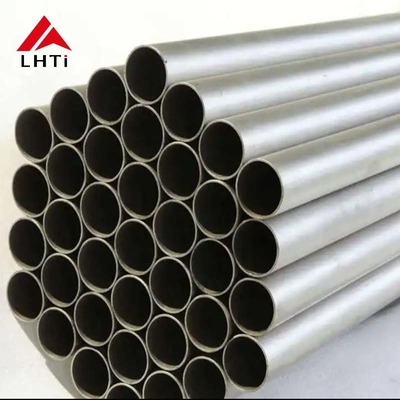

Imágenes del producto
