Detalles del producto
Lugar de origen: Baoji, China
Nombre de la marca: LIHUA
Certificación: ISO9001, TUV etc.
Número de modelo: LH-WN
Pago y términos de envío
Cantidad de orden mínima: 5 pedazos
Precio: US dollar $25/pc--US dollar $85/pc
Detalles de empaquetado: Envuelto por la espuma contenida en la caja de la madera contrachapada para la exportación
Tiempo de entrega: 3-15 días del trabajo
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 5000 PC por mes
Nombre de producto: |
Reborde del titanio WN |
Estándar: |
ASME B16.5 |
Material: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Uso: |
Industria química |
Superficie de aislamiento: |
RF, FF, TG, RJ etc. |
Tamaño: |
NPS EL 1/2 - NPS 24 (DN 10 - 2000) |
Presión: |
150#-2500# |
Superficie: |
Pulido |
Técnica: |
Forjado y el CNC trabajó a máquina |
Inspección: |
Prueba ultrasónica y informe de prueba material EN10204.3.1 |
Nombre de producto: |
Reborde del titanio WN |
Estándar: |
ASME B16.5 |
Material: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Uso: |
Industria química |
Superficie de aislamiento: |
RF, FF, TG, RJ etc. |
Tamaño: |
NPS EL 1/2 - NPS 24 (DN 10 - 2000) |
Presión: |
150#-2500# |
Superficie: |
Pulido |
Técnica: |
Forjado y el CNC trabajó a máquina |
Inspección: |
Prueba ultrasónica y informe de prueba material EN10204.3.1 |

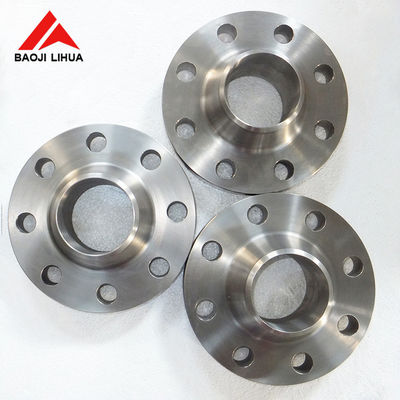

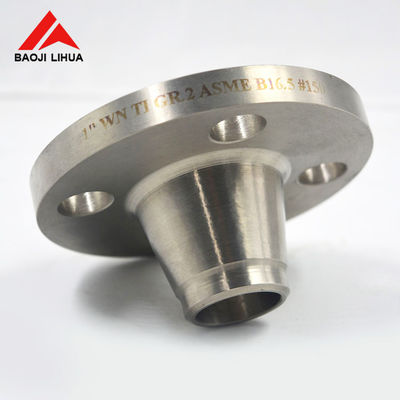

Reborde de soldadura de alta presión del reborde WN del titanio del cuello para la industria química
1. Nuestra compañía
Como fabricante principal de productos del titanio por más de 16 años, hemos exportado el reborde del titanio a muchos países, incluyendo Italia, Rusia, Turquía y Chile etc. La calidad de nuestros productos se reconoce extensamente. Tan usted debe tener confianza en nuestra compañía.
2. Información de producto del reborde del cuello de la soldadura del titanio
Material: Gr1, Gr2, Gr5, Gr7, Gr12
Estándar: ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
Tamaño: EL 1/2 " ~ 30" NOTA, NPS EL 1/2 - NPS 24 (DN 10 - 2000).
Presión Clase: PN0.25~32Mpa/(estruendo) PN6, PN10, PN16, PN25 aunque PN250/150LB, 250LB, 300LB, 400 libras, 500LB, 600 libras, 900LB, 1500LB, 2500LB.
Superficie de aislamiento: RF, FF, TG, RJ etc.
Técnica: Froged y el CNC trabajaron a máquina
Ventajas:
3. especificación del reborde del cuello de la soldadura del titanio
Especificación para el reborde del cuello de la soldadura del titanio de la clase 150
| Reborde del cuello de la soldadura del titanio de la clase 150 | ||||||||||
| Nom. Tubo Tamaño |
Diámetro del reborde. | Ensanche densamente | Diámetro del eje. En la base | Diámetro aumentado de la cara. | Diámetro del eje en el punto de la soldadura | No. de Agujeros |
Diámetro. de Pernos |
Diámetro. De Anillo de perno |
Diámetro interior Diámetro. |
Longitud A través de eje |
| el 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0,84 | 4 | el 1/2 | 2-3/8 | 0,62 | 1-7/8 |
| 3/4 | 3-7/8 | el 1/2 | 1-1/2 | 1-11/16 | 1,05 | 4 | el 1/2 | 2-3/4 | 0,82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1,32 | 4 | el 1/2 | 3-1/8 | 1,05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1,66 | 4 | el 1/2 | 3-1/2 | 1,38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1,90 | 4 | el 1/2 | 3-7/8 | 1,61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2,38 | 4 | 5/8 | 4-3/4 | 2,07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2,88 | 4 | 5/8 | 5-1/2 | 2,47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3,50 | 4 | 5/8 | 6 | 3,07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4,00 | 8 | 5/8 | 7 | 3,55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4,50 | 8 | 5/8 | 7-1/2 | 4,03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5,56 | 8 | 3/4 | 8-1/2 | 5,05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6,63 | 8 | 3/4 | 9-1/2 | 6,07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8,63 | 8 | 3/4 | 11-3/4 | 7,98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10,75 | 12 | 7/8 | 14-1/4 | 10,02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12,75 | 12 | 7/8 | 17 | 12,00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14,00 | 12 | 1 | 18-3/4 | 13,25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16,00 | 16 | 1 | 21-1/4 | 15,25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18,00 | 16 | 1-1/8 | 22-3/4 | 17,25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20,00 | 20 | 1-1/8 | 25 | 19,25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24,00 | 20 | 1-1/4 | 29-1/2 | 23,25 | 6 |
Especificación para el reborde del cuello de la soldadura del titanio de la clase 300
| Reborde del cuello de la soldadura del titanio de la clase 300 | ||||||||||
| Nom. Tubo Tamaño |
Diámetro del reborde. | Ensanche densamente. | Diámetro del eje. En la base | Diámetro aumentado de la cara. | Diámetro del eje. En el punto de la soldadura | No. de Agujeros |
Diámetro. De Pernos |
Diámetro. De Anillo de perno |
Diámetro interior Diámetro. |
Longitud A través de eje |
| el 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0,84 | 4 | 2-5/8 | el 1/2 | 0,62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1,05 | 4 | 3-1/4 | 5/8 | 0,82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1,32 | 4 | 3-1/2 | 5/8 | 1,05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1,66 | 4 | 3-7/8 | 5/8 | 1,38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1,90 | 4 | 4-1/2 | 3/4 | 1,61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2,38 | 8 | 5 | 5/8 | 2,07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2,88 | 8 | 5-7/8 | 3/4 | 2,47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3,50 | 8 | 6-5/8 | 3/4 | 3,07 | 3-1/8 |
4. Imágenes detalladas del reborde del cuello de la soldadura del titanio
(1) materia prima del reborde del cuello de la soldadura del titanio
(2) prueba del reborde del cuello de la soldadura del titanio
5. Productos relacionados del reborde del cuello de la soldadura del titanio
6. Todas las pruebas del reborde del cuello de la soldadura del titanio
Prueba visual (VT)
Prueba ultrasónica (UT)
Prueba radiográfica (RT)
Prueba de partícula magnética (TA)
La prueba penetrante/tinte penetra (la pinta)
Prueba de Eddy Current (Y)
Emisión acústica (AE)
7. requisitos extensibles del reborde del cuello de la soldadura del titanio
| Grado | Resistencia a la tensión (minuto) | Rinda la fuerza (el minuto) | Alargamiento (%) | ||
| ksi | M Pa | ksi | M Pa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
