Reborde de reducción largo 2" 4" 6" 8" del cuello de la soldadura del titanio del RF del grado 2 para el tubo

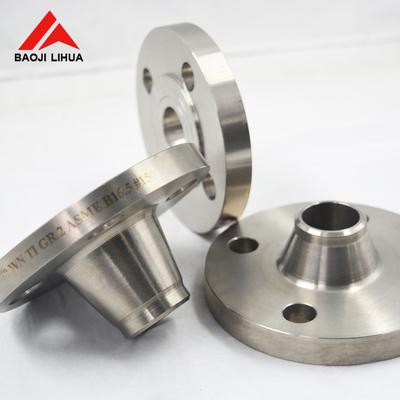

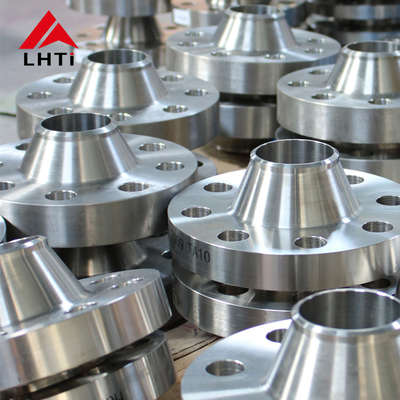

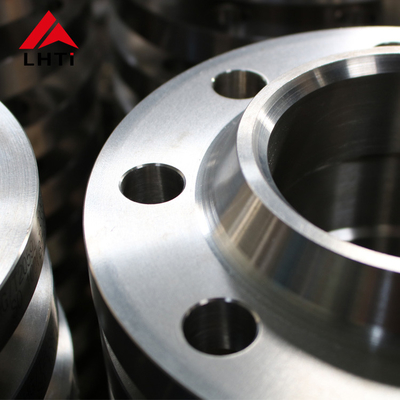

Rebordes del titanio de WN

El reborde del titanio es una pieza hecha del titanio o de la aleación puro del titanio, que conectan el tubo con el tubo, y al extremo del tubo.

Nombre de producto: Rebordes del titanio de WN

Estándar: ANSI/ASME B16.5

Material: Gr1 Gr2 Gr5 Gr7 Gr12

Precio unitario: $25usd/pc-$85usd/pc

Superficie de aislamiento: RF, FF, TG, RJ etc.

Tamaño: NPS EL 1/2 - NPS 24 (DN 10 - 2000)

Presión: 150#-2500#

Superficie: Pulido

Técnica: Forjado y el CNC trabajó a máquina

Inspección: EL UT% EL PT%

Certificado: ISO9001, TUV etc.

Diferencias entre el reborde del titanio del cuello de la soldadura y el resbalón en el reborde del titanio

1. Diversas formas de soldadura: La forma de soldadura de tubo del reborde del titanio del cuello y de reborde soldados con autógena planos del titanio es soldadura del prendedero, mientras que la forma de soldadura del reborde y del tubo soldados con autógena extremo del cuello es soldadura de la circunferencia;

2. Diversos materiales: el material del reborde de soldadura plano necked se hace de la placa ordinaria del titanio con un grueso que cumpla los requisitos, mientras que el material del reborde necked de la soldadura a tope se trabaja a máquina sobre todo de forjas del titanio;

3. la presión nominal es diferente: la presión nominal del reborde de soldadura plano necked es: 0,6---4.0MPa, y la presión nominal del reborde necked de la soldadura a tope es: 1--25MPa;

4. Otro punto es que la costura de soldadura entre el reborde extremo-soldado con autógena necked y el tubo de la conexión pertenece para mecanografiar la costura de B, y la costura de soldadura entre el reborde plano-soldado con autógena necked y el tubo de la conexión pertenece para mecanografiar la costura de C. Y la prueba no destructiva después de soldar con autógena es diferente;

5. El reborde de soldadura plano necked y el reborde necked de la soldadura a tope no se pueden substituir a voluntad. De una perspectiva de fabricación, el reborde de soldadura plano necked (está TAN la abreviatura del resbalón prendido) tiene un diámetro interno grande, así que lo significa que el peso es ligero y el coste es bajo. Los rebordes de la soldadura a tope del cuello (WN es la abreviatura del cuello de soldadura) con un diámetro nominal mayor de 250m m necesitan ser probados, y los rebordes no necesitan TAN ser probados, así que el coste es bajo.

La conexión del reborde del titanio del wn:

Hay agujeros en el reborde del titanio, y los pernos hacen los dos rebordes conectados firmemente. Los rebordes se sellan con las juntas. Las instalaciones de tuberías ensanchadas refieren a las instalaciones de tuberías con los rebordes.

Puede ser hecho echando, o puede ser formado por la conexión o la soldadura de tornillo. La conexión del reborde consiste en un par de rebordes, de una junta, de varios pernos y de nueces. La junta se coloca entre las superficies de aislamiento de los dos rebordes. Después de apretar la nuez, la presión específica sobre la superficie de la junta alcanza cierto valor y deforma y llena la desigualdad de la superficie de aislamiento de modo que la conexión sea apretada y hermética.
