Placa de brida en blanco DIN2501 Gr2 PN10 Placa de brida de titanio PL Flange Pipe Flange Placa para sistemas de tuberías

Placa de brida en blanco DIN2501 Gr2 PN10 Placa de brida de titanio PL Flange Pipe Flange Placa para sistemas de tuberías

Nombre De La Marca: LHTi
Número De Modelo: Freno de placa de Ti
Cuota De Producción: 1-5 piezas
Precio: Negociable
Condiciones De Pago: Los datos de las transacciones se pueden obtener mediante el formulario L/C, D/A, D/P, T/T, Western
Capacidad De Suministro: 5000 piezas al mes
Información detallada
Lugar de origen:
Baoji, China
Certificación:
ISO9001, TUV etc.
Norma de producto:
Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2.
Materiales:
metal del titanio
Calidad del material:
Ti Gr1, Gr2, Gr5, Gr7, Gr12
Características:
Entre 150 y 1500
Nivel de presión:
1/2' hasta 24'
Tamaños:
DN10-1000
Tipos de cara:
RF, FF, TG, RJ, etc.
Procesos:
Lanzamiento, el forjar, el trabajar a máquina, etc.
Tratamiento de la superficie:
Polvo, chorro de arena, anodizado, etc.
Aplicaciones:
oleoductos y gasoductos, plantas químicas, instalaciones de generación de energía, etc.
Detalles de empaquetado:
Casilla de madera contrachapada o paleta, etc.
Capacidad de la fuente:
5000 piezas al mes
Resaltar:

Flange de placa de titanio de grado 2

,

Sistemas de tuberías Flange de placa de titanio

,

Las condiciones de ensayo de las placas de titanio de la serie DIN2501

Descripción del producto

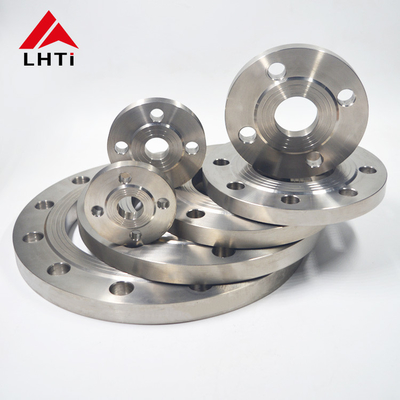

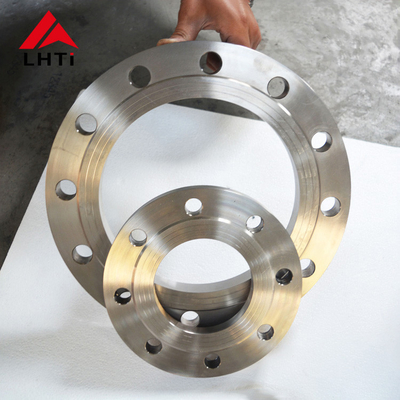

Placa de brida en blanco DIN2501 Gr2 PN10 Placa de brida de titanio PL Flange de tubería Flange de tubería para sistemas de tuberías



1.Producto Introducción de la brida de placa de titanio DIN

con una longitud de más de 30 mm,Estas bridas son conocidas por su excelente resistencia a la corrosión.alta relación fuerza/pesoSe destacan en ambientes hostiles donde la corrosión química es una preocupación, lo que los hace indispensables en industrias como el petróleo, el procesamiento químico,y otros que requieren un rendimiento robusto del material.



La clave de su utilidad es la resistencia innata del titanio a la corrosión, lo que garantiza su longevidad y fiabilidad en condiciones operativas difíciles.Las bridas de titanio también muestran una excelente resistencia a la fatiga y a la arrastreLa facilidad de mecanizado e instalación mejora aún más su atractivo.proporcionar soluciones prácticas para diversas aplicaciones industriales.



DIN2501 Flanges de placas de titaniose refiere a un tipo específico de brida de titanio que cumple las normas DIN (Deutsches Institut für Normung).Las normas DIN son normas técnicas alemanas utilizadas en varias industrias para garantizar la compatibilidad, intercambiabilidad y calidad de los productos.Las demás, de aceroson un tipo específico de brida utilizado en sistemas de tuberías para conectar tuberías a otras tuberías, equipos o válvulas.Se caracterizan por su diseño plano sin cara de sellado elevada y por una construcción típicamente más gruesa en comparación con otros tipos de bridas, proporcionando suficiente resistencia y rigidez para la fijación y sellado del perno.



Durante la instalación,con una longitud de más de 30 mm,están alineados con el conducto o el puerto del equipo y sujetos mediante pernos preinstalados a través de agujeros perforados en la brida.Se utiliza una junta de cara completa para cubrir toda la superficie de la brida para garantizar un sellado y evitar fugas durante el funcionamiento del sistema.



Estas bridas se utilizan típicamente en aplicaciones con presión baja a moderada debido a su diseño plano, lo que simplifica la alineación durante la instalación.son rentables en comparación con otros tipos de bridas debido a los menores costes de fabricación y mecanizado.Estas características hacen que las bridas de chapa de titanio sean populares en diversas aplicaciones industriales donde la resistencia a la corrosión, las propiedades ligeras, el rendimiento de lasy la resistencia mecánica del titanio son beneficiosas.





2. Grados de la brida de placa de titanio DIN 2501

Placa de brida en blanco DIN2501 Gr2 PN10 Placa de brida de titanio PL Flange Pipe Flange Placa para sistemas de tuberías 0



  1. Titanio de grado 1:Conocido por su alta ductilidad, el titanio de grado 1 es el más blando y formable de todos los grados de titanio puros comerciales.Se utiliza principalmente en aplicaciones que requieren una resistencia superior a la corrosión en entornos como la industria de procesamiento químico.

  2.

  3. Titanio de grado 2:Este es el grado de titanio más utilizado, ofrece un buen equilibrio entre resistencia y ductilidad, con una excelente resistencia a la corrosión, y se utiliza en una amplia gama de aplicaciones.incluidas las bridas para sistemas de tuberías.

  4.

  5. Titanio de grado 5 (Ti 6Al-4V):Se trata de una aleación de grado y la más comúnmente utilizada de todas las aleaciones de titanio. Aumenta significativamente la resistencia de las bridas en comparación con las clases de titanio puro.El titanio de grado 5 se utiliza en aplicaciones de alta resistencia donde se requiere resistencia al calor y a la corrosión.

  6.

  7. Titanio de grado 7:Con una excelente soldabilidad y fabricabilidad, este grado incluye paladio para una mayor resistencia a la corrosión, particularmente contra los ácidos reductores y el ataque localizado en halogenuros calientes.

  8.

  9. Titanio de grado 12:Este grado ofrece una mayor resistencia al calor y resistencia en comparación con otros grados puros comerciales.

  10.

  11. Titanio de grado 23 (Ti 6Al-4V ELI):Este grado es similar al grado 5, pero tiene intersticiales extra bajos (ELI), lo que lo hace preferible para una mayor dureza de fractura y una mejor ductilidad.Se utiliza a menudo en aplicaciones médicas y también es adecuado para bridas en situaciones críticas, aplicaciones de gama alta.

  12.

Composición química de la brida de placa de titanio:

Grado C. Las No ¿ Qué? H. Ti Fe
Titanio de grado 1 .08 máximo .03 máximo .18 máximo .015 máximo El balón .20 máximo
Titanio de grado 4 .08 máximo .05 máximo .40 máximo .015 máximo El balón .50 máximo
Titanio de grado 7 .08 máximo .03 máximo .25 máximo .015 máximo El balón .30 máximo
Grado 9 de titanio .08 máximo .03 máximo .15 máximo .015 máximo ¿Qué quieres decir? .25 máximo
Grado de titanio 12 .08 máximo .03 máximo .25 máximo 0.15 máximo ¿Qué quieres decir? .30 máximo



3.Especificaciones para la brida de placa de titanio DIN2501 PN10



Tamaño nominal del tubo

Diámetro de

El diafragma

Identificación de la brida

El tipo de bridas

Dia de la Circuncisión del Rayo

No. de

Diagrama de los agujeros de tornillo

Peso

Plata de acero

- ¿Qué es eso?

DN

El tubo

D

D5

B. El trabajo

- ¿ Qué?

agujeros

D2

En gramos

En gramos

15 21.30 95 22.00 14 65 4 14 0.67 0.71
20 26.90 105 27.60 16 75 4 14 0.93 1.01
25 33.70 115 34.40 16 85 4 14 1.11 1.23
32 42.40 140 43.10 16 100 4 18 1.62 1.81
40 48.30 150 49.00 16 110 4 18 1.85 2.09
50 60.30 165 61.10 18 125 4 18 2.46 2.88
65 76.10 185 77.10 18 145 4 18 2.99 3.65
80 88.90 200 90.30 20 160 8 18 3.61 4.61
100 114.30 220 115.90 20 180 8 18 3.99 5.65
125 139.70 250 141.60 22 210 8 18 5.41 8.13
150 168.30 285 170.50 22 240 8 22 6.55 10.44
175 193.70 315 196.10 24 270 8 22 8.42
200 219.10 340 221.80 24 295 12 22 8.97 16.48
250 273.00 405 276.20 26 355 12 26 12.76 23.99
300 323.90 460 327.60 28 410 12 26 16.60 30.73
350 355.60 520 359.70 30 470 16 26 24.08 42.56
400 406.40 580 411.00 32 525 16 30 30.20 60.68
450 457.00 640 462.30 38 585 20 30 41.67 71.74
500 508.00 715 513.60 38 650 20 33 52.87 96.4
600 610.00 840 616.50 42 770 20 36 77.58 145.6
700 711.00 910 716.00 44 840 24 36 77.13
800 813.00 1025 818.00 50 950 24 39 106.35
900 914.00 1125 920.00 54 1050 28 39 125.39
1000 1016.00 1255 1022.00 60 1170 28 42 177.99



4. Normas de la brida de placa de titanio

AFNOR NF E29-200-1: Norma francesa para las bridas, incluidas las bridas de titanio.

Las condiciones de ensayo se determinarán en función de las condiciones de ensayo.5: Norma de la Sociedad Americana de Ingenieros Mecánicos (ASME) para bridas de tubería y accesorios de bridas.

AWWA C207: Norma de la American Water Works Association (AWWA) para las bridas de tuberías de acero para el servicio de instalaciones hidráulicas, incluidas las bridas de titanio utilizadas en aplicaciones de tratamiento de agua.

BS1560, BS 4504, BS 10: Normas británicas para bridas y tornillos de tuberías, incluidos los materiales de titanio.

ISO7005-1: Norma de la Organización Internacional de Normalización (ISO) para las bridas metálicas, incluidas las bridas de titanio.

MSS SP 44: Sociedad de Normalización de Fabricantes (MSS) de la norma de la industria de válvulas y accesorios para bridas de tuberías de acero. Incluye bridas de titanio.

AS2129: Norma australiana para las bridas, incluidas las bridas de titanio.

CSA Z245. ¿Qué quiere decir?12: Norma canadiense para las bridas de tuberías de acero, incluidos los materiales de titanio.

DIN2573, DIN2576, DIN2501, DIN2502: Normas alemanas (DIN) para bridas, que cubren varios tipos y dimensiones de bridas de titanio.

EN 1092-1, EN 1759-1: Normas europeas (EN) para las bridas, incluidas las bridas de titanio.

JIS B2220: Normas industriales japonesas (JIS) para bridas de tuberías de acero, incluidas las bridas de titanio.

UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: Normas italianas (UNI) para las bridas de tubería, incluidos los materiales de titanio.

Nombre del producto Flancas de titanio
Rango de tamaño La longitud de la banda de la lámina de la máquina es igual a la longitud de la lámina de la máquina.
Clase / Nivel de presión 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 y demás
Normas y dimensiones Los requisitos de seguridad de los equipos de ensayo se aplican a los equipos de ensayo de los equipos de ensayo.5, B16.47 Serie A y B, B16.48Las medidas de control se aplicarán en el caso de los productos que no estén sujetos a restricciones de seguridad, incluidas las medidas de protección de los datos personales.1, API7S-15, API7S-43, API605 y otras especificaciones
Tipos de caras de brida / tipo de conexión Las partes de la banda de la cara plana (FF), la banda de la cara elevada (RF), la banda de la articulación del anillo (RTJ), la banda de la articulación del regazo, la banda de la lengua grande y pequeña (T&G)
Las dimensiones ANSI B16 y otras fuentes.5, ANSI B16.47 Serie A y B, ASA, API-605, MSS SP44, AWWA, dibujos personalizados
Diseño personalizado Según su dibujo. AS, BS, ANSI, DIN, JIS. Configuraciones iguales y reductoras.
Certificados de ensayo de materiales De acuerdo con la norma EN 10204 3.2 y la norma EN 10204 3.1, Certificados de ensayo que certifiquen la NACE MR0175, la NACE MR0103
Certificados de ensayo El informe del ensayo radiográfico al 100%, EN 10204/3.1B, certificado de materias primas, informe de inspección por parte de terceros, etc.
Pruebas Máquina de ensayo hidrostática, espectrógrafo de lectura directa, detector de fallas trasonicas UI, detector de rayos X, detector de partículas magnéticas
Equipo / Máquinas Máquina de prensa, máquina de empuje, máquina de flexión, máquina de chorro de arena, máquina eléctrica de agitación, etc.
Revestimiento Pintura antirruda, pintura negra al aceite, amarilla transparente, zincada, galvanizada a frío y a caliente
Origen India / Estados Unidos / Japón / Europa Occidental / Corea
Aplicaciones/Uso Proyectos en alta mar, yacimientos petrolíferos, construcción naval, sistemas de agua, gas natural, tuberías, energía eléctrica, etc.
Red de exportación más importante Estados Unidos, Reino Unido, Qatar, México, Nigeria, Arabia Saudita, Kuwait, Irán, Kazajstán, Bahréin, Vietnam, Indonesia, Noruega, Ghana, Colombia, Azerbaiyán y Libia.



5Aplicaciones de la brida de placa de titanio DIN2501

  • Construcción de tuberías:Se utiliza para unir secciones de tuberías, asegurando conexiones seguras y sin fugas durante el transporte de fluidos.
  • Refinerías y plantas petroquímicas:Instalado en unidades de procesamiento para conexión de recipientes, reactores e intercambiadores de calor, donde la resistencia a los productos químicos corrosivos es esencial.
  • Las plataformas offshore:Empleado en plataformas de perforación y producción en alta mar para soportar entornos marinos y condiciones climáticas adversas.
  • Instalaciones de procesamiento de gas:Utilizado en compresores, bombas y válvulas para mantener la integridad y seguridad operativas.



6Inspecciones de las bridas de cuello de soldadura de titanio

Pruebas visuales (VT):Esto implica inspeccionar visualmente la superficie de la soldadura y la brida para detectar cualquier defecto visible como grietas, porosidad o perfiles de soldadura inadecuados.



Pruebas ultrasónicas (UT):Esta técnica utiliza ondas de sonido de alta frecuencia para detectar defectos internos dentro del material, como huecos, inclusiones o grietas.



Pruebas radiográficas (RT):Este método utiliza rayos X o rayos gamma para producir imágenes de la estructura interna de la soldadura y la brida. Es eficaz para detectar defectos internos y evaluar la calidad de la soldadura.



Prueba de partículas magnéticas (MT):La MT se utiliza para detectar defectos superficiales y cercanos a la superficie en materiales ferromagnéticos.Este método puede no ser aplicable a menos que haya materiales magnéticos cerca o recubrimientos que puedan ser magnetizados..



Pruebas de penetración/penetración de colorantes (PT):El PT consiste en aplicar un tinte penetrante a la superficie de la soldadura y luego eliminar el exceso de tinte para revelar defectos que rompen la superficie.



Prueba de corriente de remolino (ET):El ET utiliza la inducción electromagnética para detectar defectos superficiales y cercanos a la superficie en materiales conductores como el titanio.



Emisión acústica (AE):El AE consiste en monitorear las emisiones acústicas de un material bajo tensión para detectar cambios indicativos de defectos como grietas o fugas.
