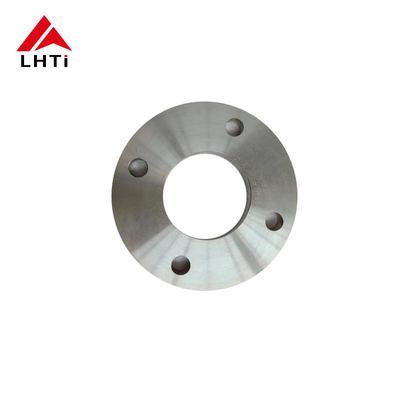

PN 10 DIN 2501 Flange de placa de titanio Gr2 Gr7 para tuberías de alta presión

Nombre De La Marca:	LHTi
Número De Modelo:	Placa del titanio
Cuota De Producción:	5 piezas
Precio:	Negociable
Condiciones De Pago:	Los datos de las transacciones se pueden obtener mediante el formulario L/C, D/A, D/P, T/T, Western
Capacidad De Suministro:	5000 piezas por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Baoji, Shaanxi, China

Certificación:

ISO9001,CE,etc

Norma de producto:

Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2.

Tecnología:

Formación en frío, trabajo en caliente y soldadura

Presión:

PN 10

Proceso:

Lanzamiento, el forjar, el trabajar a máquina, etc.

Tratamiento de la superficie:

Polvo, chorro de arena, anodizado, etc.

Superficie:

Las demás:

Tipos de cara:

RF, FF, TG, RJ, etc.

Materiales:

Gr1 Gr2 Gr5 Gr7 Gr12 Gr23 y demás

Superficie de sellado:

RF, FF, TG, RJ, etc.

Aplicación:

Procesamiento químico, Petróleo y gas, Aeroespacial

Detalles de empaquetado:

Cuadro de madera contrachapada o paleta, o según sus requisitos

Capacidad de la fuente:

5000 piezas por mes

Resaltar:

Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2.

PN 10 Flange de placa de titanio

Flanca de placa de titanio para tuberías de alta presión

Descripción del producto

Placa de brida de titanio DIN 2501 Gr2 Gr7 PN10 PLRF Placa de brida de tubería con cara elevada para sistemas de tuberías

1. Introducción del producto de brida de placa de titanio DIN2501

Bridas de placaSon un tipo de brida plana, circular y generalmente fabricada con materiales como acero al carbono, acero inoxidable o titanio. Se utilizan comúnmente para cerrar los extremos de los sistemas de tuberías, válvulas o aberturas de recipientes a presión. A continuación, se presentan algunas características y usos clave de las bridas de placa:

Bridas de placaTienen una forma circular plana sin una cara elevada ni protuberancias. Esto hace que sean fáciles de alinear y adecuadas para aplicaciones en las que el sellado se logra utilizando una junta de cara completa. Vienen en varios espesores según los requisitos de presión de la aplicación. Las bridas de placa más gruesas pueden soportar presiones más altas. Las bridas de placa se fabrican con dimensiones estándar, como diámetro exterior (OD), diámetro interior (ID), diámetro del círculo de pernos (BCD) y número de orificios para pernos. Estas dimensiones cumplen con los estándares de la industria, como ASME B16.5 o los estándares DIN.

Bridas de titanio,Fabricadas a partir de aleaciones de titanio, son muy valoradas en diversas industrias por sus propiedades excepcionales. Estas bridas son reconocidas por su excelente resistencia a la corrosión, su alta relación resistencia-peso y su naturaleza liviana. Se destacan en entornos hostiles donde la corrosión química es una preocupación, lo que las hace indispensables en industrias como la petrolera, la de procesamiento químico y otras que requieren un rendimiento sólido del material.

La clave de su utilidad es la resistencia innata del titanio a la corrosión, que garantiza su longevidad y fiabilidad en condiciones operativas difíciles. Las bridas de titanio también presentan una excelente resistencia a la fatiga y a la fluencia, algo fundamental para mantener un rendimiento estable durante períodos prolongados. Su facilidad de mecanizado e instalación aumenta aún más su atractivo, ya que ofrecen soluciones prácticas para diversas aplicaciones industriales.

Bridas de placa de titanio DIN2501Se refiere a un tipo específico de brida de titanio que cumple con las normas DIN (Deutsches Institut für Normung). Las normas DIN son estándares técnicos alemanes que se utilizan en diversas industrias para garantizar la compatibilidad, intercambiabilidad y calidad de los productos.Bridas de placa de titanioSon un tipo específico de brida que se utiliza en sistemas de tuberías para conectar tuberías a otras tuberías, equipos o válvulas. Se caracterizan por su diseño plano sin cara de sellado elevada y una construcción típicamente más gruesa en comparación con otros tipos de bridas, lo que proporciona suficiente resistencia y rigidez para la fijación y el sellado de pernos.

2. Grados de brida de placa de titanio DIN 2501

PN 10 DIN 2501 Flange de placa de titanio Gr2 Gr7 para tuberías de alta presión 0

Titanio comercialmente puro:
- Grado 2 (UNS R50400): Este es el grado de titanio más utilizado debido a su excelente resistencia a la corrosión, conformabilidad y soldabilidad. Es adecuado para una amplia gama de aplicaciones industriales donde se requiere una resistencia moderada y una buena resistencia a la corrosión.
Aleaciones de titanio:
- Grado 5 (Ti-6Al-4V, UNS R56400): es la aleación de titanio más utilizada, conocida por su alta resistencia, propiedades de ligereza y excelente resistencia a la corrosión. Se utiliza en las industrias aeroespacial, marina y de procesamiento químico.
- Grado 7 (UNS R52400): conocido por su excelente soldabilidad y resistencia a la corrosión en entornos reductores y ligeramente oxidantes, el titanio de grado 7 se utiliza a menudo en equipos de procesamiento químico.
- Grado 12 (UNS R53400): Esta aleación de titanio ofrece una excelente resistencia a la corrosión en entornos altamente oxidantes y es adecuada para el procesamiento químico y aplicaciones marinas.
- Grado 23 (Ti-6Al-4V ELI, UNS R56401): similar al Grado 5, pero con un contenido intersticial (ELI) extra bajo, la aleación de titanio de Grado 23 se utiliza en aplicaciones médicas y aeroespaciales donde se requieren biocompatibilidad y alta resistencia.

3.Especificaciones para brida de placa de titanio DIN2501 PN10

Diámetro nominal	Diametro de	Diámetro de la brida	Identificación de brida	Pensamiento de bridas	Diámetro del círculo del perno	No. de	Diámetro de los agujeros de los pernos	Peso
Diámetro nominal	Diametro de	Diámetro de la brida	Identificación de brida	Pensamiento de bridas	Diámetro del círculo del perno	No. de	Diámetro de los agujeros de los pernos	LÁMINA	CIEGO
No.	Tubo	D	D5	B	K	agujeros	D2	KG	KG
15	21.30	95	22.00	14	sesenta y cinco	4	14	0,67	0,71
20	26,90	105	27,60	dieciséis	75	4	14	0,93	1.01
25	33,70	115	34,40	dieciséis	85	4	14	1.11	1.23
32	42,40	140	43.10	dieciséis	100	4	18	1.62	1.81
40	48.30	150	49,00	dieciséis	110	4	18	1,85	2.09
50	60.30	165	61.10	18	125	4	18	2.46	2.88
sesenta y cinco	76.10	185	77.10	18	145	4	18	2,99	3.65
80	88,90	200	90.30	20	160	8	18	3.61	4.61
100	114.30	220	115,90	20	180	8	18	3,99	5.65
125	139,70	250	141,60	22	210	8	18	5.41	8.13
150	168.30	285	170,50	22	240	8	22	6.55	10.44
175	193,70	315	196.10	24	270	8	22	8.42
200	219.10	340	221,80	24	295	12	22	8,97	16.48
250	273,00	405	276,20	26	355	12	26	12,76	23,99
300	323,90	460	327,60	28	410	12	26	16.60	30,73
350	355,60	520	359,70	30	470	dieciséis	26	24.08	42,56
400	406,40	580	411,00	32	525	dieciséis	30	30.20	60,68
450	457,00	640	462.30	38	585	20	30	41,67	71,74
500	508.00	715	513,60	38	650	20	33	52,87	96.4
600	610.00	840	616,50	42	770	20	36	77,58	145,6
700	711.00	910	716,00	44	840	24	36	77,13
800	813.00	1025	818.00	50	950	24	39	106.35
900	914.00	1125	920.00	54	1050	28	39	125,39
1000	1016.00	1255	1022.00	60	1170	28	42	177,99

4. ¿Por qué elegimos bridas de placa de titanio en las aplicaciones?

Bridas de placa de titanioSe eligen en diversas industrias principalmente debido a sus propiedades y ventajas únicas que los hacen adecuados para aplicaciones específicas donde otros materiales pueden no funcionar con tanta eficacia.

El titanio presenta una resistencia excepcional a la corrosión, especialmente en entornos agresivos como el agua de mar, el procesamiento químico y las aplicaciones marinas. Esta resistencia a la corrosión ayuda a prolongar la vida útil de los equipos y reduce los costos de mantenimiento.

El titanio tiene una alta relación resistencia-peso, lo que lo hace significativamente más resistente que muchos otros metales, como el acero inoxidable o las aleaciones de aluminio, y al mismo tiempo mucho más liviano. Esta propiedad es crucial en las industrias aeroespacial, marina y automotriz, donde el ahorro de peso es fundamental.

El titanio es biocompatible y no tóxico, lo que lo hace ideal para implantes médicos, como implantes ortopédicos e instrumentos quirúrgicos. Se integra bien con el cuerpo humano y minimiza el riesgo de reacciones adversas.

El titanio conserva sus propiedades mecánicas a temperaturas elevadas, lo que lo hace adecuado para aplicaciones en las que se requiere estabilidad térmica, como componentes aeroespaciales y procesos industriales que implican altas temperaturas.

El titanio tiene un coeficiente de expansión térmica bajo, similar al del acero inoxidable. Esta propiedad ayuda a mantener la estabilidad dimensional en diversas condiciones de temperatura, lo que garantiza la confiabilidad en aplicaciones críticas.

El titanio es conocido por su durabilidad y larga vida útil, incluso en condiciones de funcionamiento adversas. Esto lo convierte en una opción rentable a largo plazo, a pesar de su mayor costo inicial en comparación con otros materiales.

Las bridas de placa de titanio se prefieren en industrias donde su combinación única de propiedades es esencial, como la industria aeroespacial, el procesamiento químico, las plantas de desalinización y las plataformas petrolíferas en alta mar.

5.El proceso de producción de bridas de placa de titanio.

Selección de materiales:

Aleación de titanio: el proceso comienza con la selección de la aleación de titanio adecuada en función de los requisitos de la aplicación. Las aleaciones más comunes incluyen el grado 2 (Ti-CP), el grado 5 (Ti-6Al-4V) y el grado 7 (Ti-0,15Pd), elegidas por sus propiedades mecánicas específicas, resistencia a la corrosión y otras características relevantes.

Corte y conformado:

Preparación de la materia prima: Las barras o tochos de titanio se cortan en longitudes adecuadas según las dimensiones de la brida requeridas.

Forjado o laminado: el material de titanio se calienta a una temperatura óptima y se le da forma mediante técnicas de forjado o laminado para formar las piezas iniciales de la brida. En el caso de las bridas con cuello de soldadura, esto incluye el conformado del cuello y de la cara de la brida.

Mecanizado:

Torneado y fresado: Las piezas de titanio forjadas o laminadas se someten a operaciones de mecanizado de precisión. Esto incluye el torneado para lograr el diámetro exterior (OD) deseado y el fresado para crear la cara de la brida (cara elevada, cara plana o junta tipo anillo según las especificaciones ASME B16.5).

Perforación: Se perforan agujeros en la brida para acomodar los pernos y garantizar una alineación adecuada con las tuberías de conexión.

Preparación de la soldadura:

Biselado: Los extremos de la brida de cuello de soldadura, especialmente el área donde se conecta a la tubería, están biselados para facilitar la soldadura. Un biselado adecuado garantiza uniones de soldadura resistentes y una fusión eficaz.

Soldadura:

Proceso de soldadura: Las bridas de titanio con cuello de soldadura se sueldan normalmente mediante soldadura TIG (gas inerte de tungsteno) o métodos similares adecuados para aleaciones de titanio. La soldadura se realiza con cuidado para mantener una atmósfera protegida (argón o helio) para evitar la contaminación y la oxidación, que pueden comprometer la resistencia a la corrosión del titanio.

Inspección de soldadura: La inspección posterior a la soldadura incluye métodos de pruebas no destructivas (NDT), como pruebas con líquidos penetrantes o pruebas ultrasónicas para verificar la integridad de las soldaduras.

Tratamiento térmico (si es necesario):

Recocido: Dependiendo de la aleación de titanio y los requisitos específicos, se puede aplicar un tratamiento térmico de recocido o de alivio de tensiones para optimizar las propiedades del material y reducir las tensiones residuales.

Inspección y prueba final:

Inspección dimensional: Cada brida con cuello de soldadura se somete a rigurosos controles dimensionales para garantizar que cumple con tolerancias y especificaciones precisas, incluidas aquellas establecidas por ASME B16.5.

Inspección visual y de superficie: Las inspecciones visuales garantizan que no haya defectos ni imperfecciones en la superficie que puedan afectar el rendimiento o la integridad.

Prueba de presión: Se pueden realizar pruebas de presión hidrostática o neumática para verificar la integridad de la presión de la brida y la resistencia a fugas en condiciones específicas.

Tratamiento y acabado de superficies:

Recubrimiento de superficie: Dependiendo de la aplicación, se pueden aplicar tratamientos de superficie como pasivación o anodizado para mejorar aún más la resistencia a la corrosión o mejorar el acabado de la superficie.

Marcado e identificación: Cada brida está marcada con información esencial como el grado del material, el tamaño, la clase de presión y la identificación del fabricante para su trazabilidad.

Embalaje y envío:

Una vez que las inspecciones y pruebas se completan satisfactoriamente, las bridas de titanio con cuello soldado se embalan cuidadosamente para evitar daños durante el transporte y el almacenamiento. Luego se envían a los clientes o a los centros de distribución.

6. Normas comunes para bridas de titanio

nombre del producto	Bridas de titanio
Rango de tamaño	1/2″ (15 NB) a 48″ (1200 NB)
Clasificación de clase/presión	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, etc.
Normas / Dimensiones	ANSI/ASME B16.5, B16.47 Serie A y B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605
Tipos de caras de brida / Tipo de conexión	Brida de cara plana (FF), brida de cara elevada (RF), brida de junta anular (RTJ), brida de junta traslapada, brida macho y hembra (M&F), brida machihembrada grande y pequeña (T&G)
Dimensiones	ANSI B16.5, ANSI B16.47 Serie A y B, ASA, API-605, MSS SP44, AWWA, Dibujos personalizados
Diseño personalizado	Según su dibujo \| AS, BS, ANSI, DIN, JIS \| Configuraciones iguales y reductoras
Certificados de prueba de materiales (MTC)	Según EN 10204 3.2 y EN 10204 3.1, Certificados de prueba que certifican NACE MR0175, NACE MR0103
Certificados de prueba	Informe de prueba de radiografía al 100 %, EN 10204/3.1B, certificado de materias primas, informe de inspección de terceros, etc.
Pruebas	Máquina de prueba hidrostática, Espectrógrafo de lectura directa, Detector de fallas trasónicas UI, Detector de rayos X, Detector de partículas magnéticas
Equipos / Maquinas	Máquina de prensado, máquina de empuje, máquina dobladora, máquina de chorro de arena, máquina biseladora eléctrica, etc.
Revestimiento	Pintura antioxidante, pintura negra al aceite, amarilla transparente, galvanizada en frío y en caliente
Origen	India / Estados Unidos / Japón / Europa occidental / Corea
Aplicaciones/Usos	Offshore, campos petrolíferos, construcción naval, sistemas de agua, gas natural, proyectos de tuberías, energía eléctrica, etc.
Red de Exportación Superior	EE.UU., Reino Unido, Qatar, México, Nigeria, Arabia Saudita, Kuwait, Irán, Kazajstán, Bahréin, Vietnam, Indonesia, Noruega, Ghana, Colombia, Azerbaiyán, Libia.

7. Aplicaciones de la brida de placa de titanio DIN2501

Construcción de tuberías:Se utiliza para unir secciones de tuberías, garantizando conexiones seguras y sin fugas durante el transporte de fluidos.
Refinerías y Plantas Petroquímicas:Se instala en unidades de procesamiento para conectar recipientes, reactores e intercambiadores de calor, donde la resistencia a productos químicos corrosivos es esencial.
Plataformas offshore:Se utiliza en plataformas de perforación y producción en alta mar para soportar entornos marinos y condiciones climáticas adversas.
Instalaciones de procesamiento de gas:Se utiliza en compresores, bombas y válvulas para mantener la integridad y seguridad operativa.
