EN1092-01 Gr2 Gr7 PN6 para el mecanizado de la industria del petróleo y el gas

Nombre De La Marca:	LHTi,China
Número De Modelo:	Placa de titanio Sip en el brillo
Cuota De Producción:	5 piezas
Precio:	Negociable
Condiciones De Pago:	Los datos de las transacciones se pueden obtener mediante el formulario L/C, D/A, D/P, T/T, Western
Capacidad De Suministro:	5000 piezas por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Baoji, Shaanxi, China

Certificación:

ISO9001,CE,etc

Norma de producto:

EN1092-01 Placa de titanio deslizante en la brida

Tecnología:

Formación en frío, trabajo en caliente y soldadura

Presión:

PN 6

Tamaños:

DN10-DN2000, según sus necesidades

Proceso:

Lanzamiento, el forjar, el trabajar a máquina, etc.

Tratamiento de la superficie:

Polvo, chorro de arena, anodizado, etc.

Tipos de cara:

RF, FF, TG, RJ, etc.

Materiales:

Gr1 Gr2 Gr5 Gr7 Gr12 Gr23 y demás

Superficie de sellado:

RF, FF, TG, RJ, etc.

Aplicación:

Procesamiento químico, Petróleo y gas, Aeroespacial

Detalles de empaquetado:

Cuadro de madera contrachapada o paleta, o según sus requisitos

Capacidad de la fuente:

5000 piezas por mes

Resaltar:

Gr7 Titanio de deslizamiento en la brida

EN1092-01 Titanio de deslizamiento en la brida

Descripción del producto

EN1092-01 Placa de brida de titanio deslizante en brida Gr2 Gr7 PN6 Brida de tubería Brida de brida para la industria del petróleo y el gas

1.Producto Introducción de la brida de placa de titanio En1092-01

con una longitud de más de 30 mm,Estas bridas son conocidas por su excelente resistencia a la corrosión.alta relación fuerza/pesoSe destacan en ambientes hostiles donde la corrosión química es una preocupación, lo que los hace indispensables en industrias como el petróleo, el procesamiento químico,y otros que requieren un rendimiento robusto del material.

La clave de su utilidad es la resistencia innata del titanio a la corrosión, lo que garantiza su longevidad y fiabilidad en condiciones operativas difíciles.Las bridas de titanio también muestran una excelente resistencia a la fatiga y a la arrastreLa facilidad de mecanizado e instalación mejora aún más su atractivo.proporcionar soluciones prácticas para diversas aplicaciones industriales.

La norma EN1092-01 abarca varios tipos de bridas, incluidas las bridas de placa de titanio, que son componentes críticos en los sistemas de tuberías industriales.Materiales, y requisitos técnicos para las bridas de los sistemas de tuberías europeos. Las bridas de placas de titanio son planos, discos circulares con cara elevada (RF) o cara plana (FF),elegido en función de las necesidades de la superficie de selladoSirven para conectar tuberías, válvulas, bombas y otros equipos para formar sistemas de tuberías integrados.La excepcional resistencia al corrosión del titanio hace que estas bridas sean ideales para aplicaciones en entornos corrosivos como las industrias marinas y químicasSe valoran por su relación resistencia/peso y su idoneidad tanto para aplicaciones de alta temperatura como criogénicas.estas bridas se adhieren a los valores de presión como PN 6, PN 10, PN 16, PN 25, PN 40 y PN 63, que satisfacen diversos requisitos operativos en todas las industrias.

2. Grados de la EN1092-01 Flange de placa de titanio

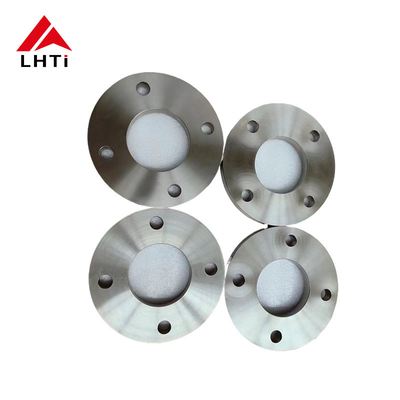

EN1092-01 Gr2 Gr7 PN6 para el mecanizado de la industria del petróleo y el gas 0

Titanio comercialmente puro:
- Grado 2 (UNS R50400): Este es el grado de titanio más utilizado debido a su excelente resistencia a la corrosión, formabilidad y soldabilidad.Es adecuado para una amplia gama de aplicaciones industriales donde se requiere una resistencia moderada y una buena resistencia a la corrosión.
Las aleaciones de titanio
- Grado 5 (Ti-6Al-4V, UNS R56400): Es la aleación de titanio más comúnmente utilizada, conocida por su alta resistencia, propiedades ligeras y excelente resistencia a la corrosión.marino, y las industrias de transformación química.
- Grado 7 (UNS R52400): Conocido por su excelente soldabilidad y resistencia a la corrosión en entornos reductores y ligeramente oxidantes, el titanio de grado 7 se utiliza a menudo en equipos de procesamiento químico.
- Grado 12 (UNS R53400): Esta aleación de titanio ofrece una excelente resistencia a la corrosión en ambientes altamente oxidantes y es adecuada para el procesamiento químico y aplicaciones marinas.
- Grado 23 (Ti-6Al-4V ELI, UNS R56401): similar al grado 5, pero con un contenido extra bajo de intersticio (ELI),La aleación de titanio de grado 23 se utiliza en aplicaciones médicas y aeroespaciales donde se requiere biocompatibilidad y alta resistencia.

3.Especificaciones para la brida de placa de titanio DIN2501 PN6

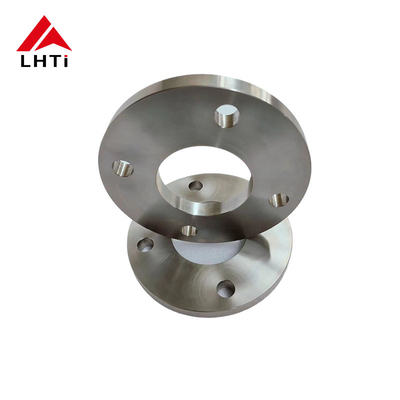

EN1092-01 Gr2 Gr7 PN6 para el mecanizado de la industria del petróleo y el gas 1

DN	OD del tubo, A		Diámetro exterior, D	Diámetro del círculo del perno, K	Dia del agujero del perno, L	Número de pernos	Tamaño del perno	espesor de la brida, C	Diámetro de la cara levantada, d	Altura de la cara levantada, f1	Diámetro del taladro, B
DN	Serie I	Serie II	Diámetro exterior, D	Diámetro del círculo del perno, K	Dia del agujero del perno, L	Número de pernos	Tamaño del perno	espesor de la brida, C	Diámetro de la cara levantada, d	Altura de la cara levantada, f1	Serie I	Serie II
10	17.2	14	75	50	11	4	M10	12	35	2	18	15
15	21.3	18	80	55	11	4	M10	12	40	2	22	19
20	26.9	25	90	65	11	4	M10	14	50	2	27.5	26
25	33.7	32	100	75	11	4	M10	14	60	2	34.5	33
32	42.4	38	120	90	14	4	M12 y M12	16	70	2	43.5	39
40	48.3	45	130	100	14	4	M12 y M12	16	80	3	49.5	46
50	60.3	57	140	110	14	4	M12 y M12	16	90	3	61.5	59
65	76.1	79	160	130	14	4	M12 y M12	16	110	3	77.5	78
80	88.9	89	190	150	18	4	El M16	18	128	3	90.5	91
100	114.3	108	210	170	18	4	El M16	18	148	3	116	110
125	139.7	133	240	200	18	8	El M16	20	178	3	141.5	135
150	168.3	159	265	225	18	8	El M16	20	202	3	170.5	161
200	219.1	219	320	280	18	8	El M16	22	258	3	221.5	222
250	273	273	375	335	18	12	El M16	24	312	3	276.5	276
300	323.9	325	440	395	22	12	M20	24	365	4	327.5	328
350	355.6	377	490	445	22	12	M20	26	415	4	359.5	380
400	406.4	426	540	495	22	16	M20	28	455	4	411	430
450	457	480	595	550	22	16	M20	30	520	4	462	484
500	508	530	645	600	22	20	M20	30	570	4	513.5	534
600	610	630	755	705	26	20	M24	32	670	5	616.5	634
700	711	720	860	810	26	24	M24	40	775	5	715	724
800	813	820	975	920	30	24	M27	44	880	5	817	824
900	914	920	1075	1020	30	24	M27	48	980	5	918	924
1000	1016	1020	1175	1120	30	28	M27	52	1080	5	1020	1024
1200	1219	1220	1405	1340	33	32	M30	60	1295	5	1223	1224
1400	1422	1420	1630	1560	36	36	M33	72	1510	5	1426	1424
1600	1626	1620	1830	1760	36	40	M33	80	1710	5	1630	1624
1800	1829	1820	2045	1970	39	44	M36	88	1920	5	1833	1824
2000	2032	2020	2265	2180	42	48	M39	96	2125	5	2036	20

4¿Por qué elegimos las bridas de placa de titanio en las aplicaciones?

Las demás máquinas y aparatos para la fabricación de piezas metálicasEstas bridas son ideales para entornos donde la resistencia a ácidos, álcalis,agua de mar, y otras sustancias corrosivas es crucial.La alta resistencia del titanio en relación con su peso lo hace adecuado para aplicaciones donde es esencial minimizar el peso sin comprometer la integridad estructuralEsta característica es particularmente ventajosa en industrias como la aeroespacial, la marina, la transformación química y la medicina.donde tanto la durabilidad como el rendimiento en condiciones exigentes son primordialesAdemás, las bridas de deslizamiento de placas de titanio cumplen con las normas EN1092-01, lo que garantiza la compatibilidad y fiabilidad en los sistemas de tuberías europeos.

El deslizamiento de las placas de titanio en las bridasSe eligen en varias industrias principalmente debido a sus propiedades y ventajas únicas que los hacen adecuados para aplicaciones específicas donde otros materiales pueden no funcionar tan eficazmente.

El titanio exhibe una resistencia excepcional a la corrosión, especialmente en ambientes agresivos como el agua de mar, el procesamiento químico y las aplicaciones marinas.Esta resistencia a la corrosión ayuda a prolongar la vida útil de los equipos y reduce los costos de mantenimiento.

El titanio tiene una alta relación resistencia-peso, lo que lo hace significativamente más fuerte que muchos otros metales como el acero inoxidable o las aleaciones de aluminio, mientras que es mucho más ligero.Esta propiedad es crucial en la industria aeroespacial.Las industrias de la construcción naval y de la automoción, en las que el ahorro de peso es fundamental.

El titanio es biocompatible y no tóxico, por lo que es ideal para implantes médicos como implantes ortopédicos e instrumentos quirúrgicos.Se integra bien con el cuerpo humano y minimiza el riesgo de reacciones adversas.

El titanio conserva sus propiedades mecánicas a temperaturas elevadas, por lo que es adecuado para aplicaciones donde se requiere estabilidad térmica.Esto incluye componentes aeroespaciales y procesos industriales que implican un alto calor..

El titanio tiene un bajo coeficiente de expansión térmica, similar al acero inoxidable.garantizar la fiabilidad en aplicaciones críticas.

El titanio es conocido por su durabilidad y su larga vida útil, incluso en condiciones operativas adversas, lo que lo convierte en una opción rentable a largo plazo.a pesar de su mayor costo inicial en comparación con algunos otros materiales.

Las bridas de placas de titanio son preferidas en industrias donde su combinación única de propiedades es esencial, como la industria aeroespacial, el procesamiento químico, las plantas de desalinización y las plataformas petroleras en alta mar.

5Normas comunes de las bridas de titanio

Nombre del producto	Flancas de titanio
Rango de tamaño	La longitud de la banda de la lámina de la máquina es igual a la longitud de la lámina de la máquina.
Clase / Nivel de presión	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 y demás
Normas y dimensiones	Los requisitos de seguridad de los equipos de ensayo se aplican a todos los equipos de ensayo de los que se trate.5, B16.47 Serie A y B, B16.48Las medidas de control se aplicarán en el caso de los productos que no estén sujetos a la presente Directiva, y en el caso de los productos que no estén sujetos a dicha Directiva.1, API7S-15, API7S-43, API605 y otras especificaciones
Tipos de caras de brida / tipo de conexión	Las partes de la banda de la cara plana (FF), la banda de la cara elevada (RF), la banda de la articulación del anillo (RTJ), la banda de la articulación del regazo, la banda de la lengua grande y pequeña (T&G)
Las dimensiones	ANSI B16 y otras fuentes.5, ANSI B16.47 Serie A y B, ASA, API-605, MSS SP44, AWWA, dibujos personalizados
Diseño personalizado	Según su dibujo. AS, BS, ANSI, DIN, JIS. Configuraciones iguales y reductoras.
Certificados de ensayo de materiales	De acuerdo con la norma EN 10204 3.2 y la norma EN 10204 3.1, Certificados de ensayo que certifiquen la NACE MR0175, la NACE MR0103
Certificados de ensayo	El informe del ensayo radiográfico al 100%, EN 10204/3.1B, certificado de materias primas, informe de inspección por parte de terceros, etc.
Pruebas	Máquina de ensayo hidrostática, espectrógrafo de lectura directa, detector de fallas trasonicas UI, detector de rayos X, detector de partículas magnéticas
Equipo / Máquinas	Máquina de presionar, máquina de empujar, máquina de doblar, máquina de sablaje, máquina eléctrica de abollar, etc.
Revestimiento	Pintura antirruda, pintura negra al aceite, amarilla transparente, zincada, galvanizada a frío y a caliente
Origen	India / Estados Unidos / Japón / Europa Occidental / Corea
Aplicaciones/Uso	Proyectos en alta mar, yacimientos petrolíferos, construcción naval, sistemas de agua, gas natural, tuberías, energía eléctrica, etc.
Red de exportación más importante	Estados Unidos, Reino Unido, Qatar, México, Nigeria, Arabia Saudita, Kuwait, Irán, Kazajstán, Bahréin, Vietnam, Indonesia, Noruega, Ghana, Colombia, Azerbaiyán y Libia.

6. Aplicaciones de las bridas de placas de titanio:

Las demás, de aceroencontrar diversas aplicaciones en varias industrias, aprovechando sus propiedades únicas para funciones críticas en los sistemas de tuberías:

Procesamiento químico:La excepcional resistencia a la corrosión del titanio hace que las bridas de placa sean ideales para manejar productos químicos y ácidos corrosivos en plantas químicas.

Industria marítima:Debido a su resistencia a la corrosión del agua de mar, las bridas de placa de titanio se utilizan en la construcción naval y en plataformas marinas.

Aeroespacial:La alta relación resistencia-peso del titanio es ventajosa en aplicaciones aeroespaciales, donde es crucial reducir el peso manteniendo la integridad estructural.

Equipo médico:La biocompatibilidad del titanio y su resistencia a los fluidos corporales lo hacen adecuado para dispositivos médicos e implantes.

Petróleo y gas:Se utiliza en tuberías y refinerías donde se requiere resistencia a la corrosión y altas temperaturas.

Alimentos y bebidas:La inertad del titanio lo hace adecuado para el manejo de materiales y bebidas de grado alimenticio.

Generación de energía:Aplicaciones en centrales eléctricas donde la resistencia a altas temperaturas y entornos corrosivos es esencial.
