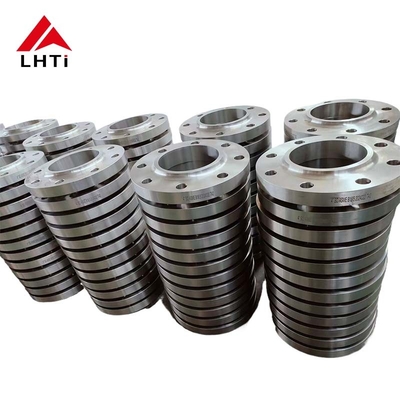

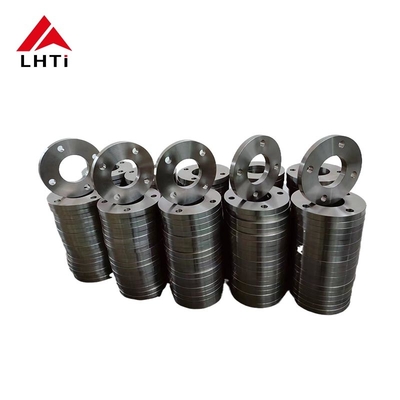

Gr1 Gr2 Gr5 Placa de brida de titanio deslizante en brida EN1092-01 PN 10 Para la industria del petróleo y el gas

Nombre De La Marca:	LHTi,China
Número De Modelo:	Plato Sipe en el brillo
Cuota De Producción:	5 piezas
Precio:	Negociable
Condiciones De Pago:	Los datos de las transacciones se pueden obtener mediante el formulario L/C, D/A, D/P, T/T, Western
Capacidad De Suministro:	5000 piezas por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Baoji, Shaanxi, China

Certificación:

ISO9001,CE,etc

Norma de producto:

EN1092-01 Placa de titanio deslizante en la brida

Presión:

PN 10

Tamaños:

DN10-DN2000, según sus necesidades

Proceso:

Lanzamiento, el forjar, el trabajar a máquina, etc.

Tratamiento de la superficie:

Polvo, chorro de arena, anodizado, etc.

Tipos de cara:

RF, FF, TG, RJ, etc.

Materiales:

Gr1 Gr2 Gr5 Gr7 Gr12 Gr23 y demás

Aplicación:

Procesamiento químico, Petróleo y gas, Aeroespacial

Detalles de empaquetado:

Cuadro de madera contrachapada o paleta, o según sus requisitos

Capacidad de la fuente:

5000 piezas por mes

Resaltar:

Grado 1 Grado 2 Grado 5 Flange de titanio

En el caso de los equipos de ensayo

se utilizará el método de ensayo siguiente:

Descripción del producto

Placa de brida de titanio deslizante en brida Gr1 Gr2 Gr5 Brida de tubería de brida EN1092-01 PN 10 para la industria del petróleo y el gas

1.Producto Introducción de la brida de placa de titanio En1092-01

con una longitud de más de 30 mm,Estas bridas son conocidas por su excelente resistencia a la corrosión.alta relación fuerza/pesoSe destacan en ambientes hostiles donde la corrosión química es una preocupación, lo que los hace indispensables en industrias como el petróleo, el procesamiento químico,y otros que requieren un rendimiento robusto del material.

La clave de su utilidad es la resistencia innata del titanio a la corrosión, lo que garantiza su longevidad y fiabilidad en condiciones operativas difíciles.Las bridas de titanio también muestran una excelente resistencia a la fatiga y a la arrastreLa facilidad de mecanizado e instalación mejora aún más su atractivo.proporcionar soluciones prácticas para diversas aplicaciones industriales.

La norma EN1092-01 abarca varios tipos de bridas, incluidas las bridas de placa de titanio, que son componentes críticos en los sistemas de tuberías industriales.Materiales, y requisitos técnicos para las bridas de los sistemas de tuberías europeos. Las bridas de placas de titanio son planos, discos circulares con cara elevada (RF) o cara plana (FF),elegido en función de las necesidades de la superficie de selladoSirven para conectar tuberías, válvulas, bombas y otros equipos para formar sistemas de tuberías integrados.La excepcional resistencia al corrosión del titanio hace que estas bridas sean ideales para aplicaciones en entornos corrosivos como las industrias marinas y químicasSe valoran por su relación resistencia/peso y su idoneidad tanto para aplicaciones de alta temperatura como criogénicas.estas bridas se adhieren a los valores de presión como PN 6, PN 10, PN 16, PN 25, PN 40 y PN 63, que satisfacen diversos requisitos operativos en todas las industrias.

La brida de la placa de titanio EN1092-01es un componente crítico de los sistemas de tuberías industriales, diseñado para cumplir con las normas europeas de dimensiones, materiales y especificaciones técnicas.Discos circulares con opciones de cara elevada (RF) o cara plana (FF)Se utilizan para conectar tuberías, válvulas, bombas y otros equipos, formando redes integradas de tuberías.

Las características principales de las bridas de placa de titanio EN1092-01 incluyen:

Resistencia a la corrosión: La excepcional resistencia del titanio a la corrosión asegura su durabilidad en ambientes corrosivos, incluidos los marinos, el procesamiento químico y otras condiciones adversas.
Relación resistencia-peso: El titanio ofrece una alta resistencia en relación con su peso ligero, lo que contribuye a reducir el peso total del sistema sin comprometer la integridad estructural.
Tolerancia a la temperatura: Estas bridas pueden soportar temperaturas altas y bajas, por lo que son adecuadas para una amplia gama de aplicaciones industriales.

EN1092-01 Flansas de placas de titanioestán disponibles en varios tamaños para adaptarse a diferentes diámetros de tuberías y están diseñados para diferentes niveles de presión (PN 6, PN 10, PN 16, PN 25, PN 40, PN 63),garantizar la compatibilidad con diversos requisitos operativosSe utilizan ampliamente en la industria aeroespacial, marina, química, médica y otras industrias donde la fiabilidad y el rendimiento en condiciones difíciles son críticos.

2. Grados de la EN1092-01 Flange de placa de titanio

Gr1 Gr2 Gr5 Placa de brida de titanio deslizante en brida EN1092-01 PN 10 Para la industria del petróleo y el gas 0

Titanio de grado 1:Conocido por su alta ductilidad, el titanio de grado 1 es el más blando y formable de todos los grados de titanio puros comerciales.Se utiliza principalmente en aplicaciones que requieren una resistencia superior a la corrosión en entornos como la industria de procesamiento químico.
Titanio de grado 2:Este es el grado de titanio más utilizado, ofrece un buen equilibrio entre resistencia y ductilidad, con una excelente resistencia a la corrosión, y se utiliza en una amplia gama de aplicaciones.incluidas las bridas para sistemas de tuberías.
Titanio de grado 5 (Ti 6Al-4V):Se trata de una aleación de grado y la más comúnmente utilizada de todas las aleaciones de titanio, que aumenta significativamente la resistencia de las bridas en comparación con las de titanio puro.El titanio de grado 5 se utiliza en aplicaciones de alta resistencia donde se requiere resistencia al calor y a la corrosión.
Titanio de grado 7:Con una excelente soldabilidad y fabricabilidad, este grado incluye paladio para una mayor resistencia a la corrosión, particularmente contra los ácidos reductores y el ataque localizado en halogenuros calientes.
Titanio de grado 12:Este grado ofrece una mayor resistencia al calor y resistencia en comparación con otros grados puros comerciales.
Titanio de grado 23 (Ti 6Al-4V ELI):Este grado es similar al grado 5, pero tiene intersticiales extra bajos (ELI), lo que lo hace preferible para una mayor dureza de fractura y una mejor ductilidad.Se utiliza a menudo en aplicaciones médicas y también es adecuado para bridas en situaciones críticas, aplicaciones de gama alta.
- Titanio: El titanio tiene una resistencia excepcional a la corrosión, especialmente en ambientes agresivos como el agua de mar, cloruros y ácidos oxidantes.Forma una capa protectora de óxido que mejora su resistencia a la corrosión.
- Acero inoxidable: El acero inoxidable también ofrece una buena resistencia a la corrosión, pero no en la medida del titanio.Puede requerir recubrimientos o tratamientos adicionales para una mayor protección en entornos corrosivos.
- Acero de carbono: el acero de carbono es susceptible a la corrosión, particularmente en condiciones húmedas o ácidas, y requiere recubrimientos o aleaciones para su protección.
- Inconel: Las aleaciones de inconel proporcionan una excelente resistencia a la oxidación y la corrosión en ambientes extremos, incluidas condiciones de alta temperatura y presión.

3.Especificaciones para la brida de placa de titanio DIN2501 PN10

Gr1 Gr2 Gr5 Placa de brida de titanio deslizante en brida EN1092-01 PN 10 Para la industria del petróleo y el gas 1

DN	OD del tubo, A		Diámetro exterior, D	Diámetro del círculo del perno, K	Dia del agujero del perno, L	Número de pernos	Tamaño del perno	espesor de la brida, C	Diámetro de la cara levantada, d	Altura de la cara levantada, f1	Diámetro del taladro, B
DN	Serie I	Serie II	Diámetro exterior, D	Diámetro del círculo del perno, K	Dia del agujero del perno, L	Número de pernos	Tamaño del perno	espesor de la brida, C	Diámetro de la cara levantada, d	Altura de la cara levantada, f1	Serie I	Serie II
10	17.2	14	90	60	14	4	M12 y M12	14	40	2	18	15
15	21.3	18	95	65	14	4	M12 y M12	14	45	2	22	19
20	26.9	25	105	75	14	4	M12 y M12	16	58	2	27.5	26
25	33.7	32	115	85	14	4	M12 y M12	16	68	2	34.5	33
32	42.4	38	140	100	18	4	El M16	18	78	2	43.5	39
40	48.3	45	150	110	18	4	El M16	18	88	3	49.5	46
50	60.3	57	165	125	18	4	El M16	20	102	3	61.5	59
65	76.1	79	185	145	18	8	El M16	20	122	3	77.5	78
80	88.9	89	200	160	18	8	El M16	20	138	3	90.5	91
100	114.3	108	220	180	18	8	El M16	22	158	3	116	110
125	139.7	133	250	210	18	8	El M16	22	188	3	141.5	135
150	168.3	159	285	240	22	8	M20	24	212	3	170.5	161
200	219.1	219	340	295	22	8	M20	24	268	3	221.5	222
250	273	273	395	350	22	12	M20	26	320	3	276.5	276
300	323.9	325	445	400	22	12	M20	26	370	4	327.5	328
350	355.6	377	505	460	22	16	M20	30	430	4	359.5	380
400	406.4	426	565	515	26	16	M24	32	482	4	411	430
450	457	480	615	565	26	20	M24	36	532	4	462	484
500	508	530	670	620	26	20	M24	38	585	4	513.5	534
600	610	630	780	725	30	20	M27	42	685	5	616.5	634
700	711	720	895	840	30	24	M27	50	800	5	715	724
800	813	820	1015	950	33	24	M30	56	905	5	817	824
900	914	920	1115	1050	33	28	M30	62	1005	5	918	924
1000	1016	1020	1230	1160	36	28	M33	70	1110	5	1020	1024
1200	1219	1220	1455	1380	39	32	M36	83	1330	5	1223	1224
1400	1422	1420	1675	1590	42	36	M39	90	1535	5	1426	1424
1600	1626	1620	1915	1820	48	40	M45 y M45	100	1760	5	1630	1624
1800	1829	1820	2115	2020	48	44	M45 y M45	110	1960	5	1833	1824
2000	2032	2020	2325	2230	48	48	M45 y M45	120	2170	5	2036	2024

4. Diferentes tipos de caras de las bridas de placa de titanio:

Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el anexo I.

Diseño:
- Superficie elevada: Una brida de cara elevada tiene una pequeña porción alrededor del orificio perforado ligeramente más grande que el diámetro de la tubería. Esto crea una cresta (o cara elevada) sobre la superficie de la brida.
- Superficie de sellado: la cara elevada sirve como la superficie de sellado principal donde se apoya la junta.
Ventajas:
- Mejora del sellado: el diseño de la cara elevada concentra la compresión de la junta en un área más pequeña, mejorando la efectividad del sellado.
- Protección: La cara elevada ayuda a proteger la superficie de la brida de daños durante el manejo y la instalación.
Aplicaciones:
- Común: Las bridas de cara elevada son más comunes en aplicaciones industriales estándar donde es esencial un sellado confiable y libre de fugas.
- Nombres de presión: adecuado para aplicaciones de mayor presión, ya que la cara elevada permite una mejor compresión de la junta.

La superficie plana (FF) de la brida:

Diseño:
- Superficie lisa: Las bridas de cara plana tienen una superficie plana o lisa sin protuberancias o áreas elevadas alrededor del orificio.
- Superficie de sellado: el sellado se logra colocando la junta directamente en la superficie plana de la brida.
Ventajas:
- Facilidad de alineación: Las bridas de cara plana son más fáciles de alinear durante el montaje porque no hay superficies elevadas con las que lidiar.
- Ahorro de espacio: requieren menos espacio en comparación con las bridas de cara elevada, lo que puede ser ventajoso en instalaciones estrechas.
Aplicaciones:
- Especializado: Las bridas de cara plana se utilizan típicamente en aplicaciones de baja presión y no críticas donde los requisitos de sellado son menos estrictos.
- Envases especiales: pueden requerir juntas especiales (como juntas de cara completa) que cubran toda la cara de la brida para garantizar un sellado adecuado.

Elegir entre la cara levantada y la cara plana:

Requisitos de presión y sellado: Las bridas de cara elevada son preferidas para aplicaciones de mayor presión donde es crítico un sellado confiable.Las bridas de cara plana son adecuadas para aplicaciones de baja presión o donde las limitaciones de espacio son una preocupación.
Selección de la junta: la elección de la junta (como el tipo de anillo o la cara completa) depende del tipo de brida (RF o FF) y de los requisitos de aplicación para la integridad del sellado.

5¿Por qué elegimos las bridas de placa de titanio en las aplicaciones?

Las demás máquinas y aparatos para la fabricación de piezas metálicasEstas bridas son ideales para entornos donde la resistencia a ácidos, álcalis,agua de mar, y otras sustancias corrosivas es crucial.La alta resistencia del titanio en relación con su peso lo hace adecuado para aplicaciones donde es esencial minimizar el peso sin comprometer la integridad estructuralEsta característica es particularmente ventajosa en industrias como la aeroespacial, la marina, la transformación química y la medicina.donde tanto la durabilidad como el rendimiento en condiciones exigentes son primordialesAdemás, las bridas de deslizamiento de placa de titanio cumplen con las normas EN1092-01, lo que garantiza la compatibilidad y fiabilidad en los sistemas de tuberías europeos.

El deslizamiento de las placas de titanio en las bridasSe eligen en varias industrias principalmente debido a sus propiedades y ventajas únicas que los hacen adecuados para aplicaciones específicas donde otros materiales pueden no funcionar tan eficazmente.

El titanio exhibe una resistencia excepcional a la corrosión, especialmente en ambientes agresivos como el agua de mar, el procesamiento químico y las aplicaciones marinas.Esta resistencia a la corrosión ayuda a prolongar la vida útil de los equipos y reduce los costos de mantenimiento.

El titanio tiene una alta relación resistencia-peso, lo que lo hace significativamente más fuerte que muchos otros metales como el acero inoxidable o las aleaciones de aluminio, mientras que es mucho más ligero.Esta propiedad es crucial en la industria aeroespacial.Las industrias de la construcción naval y de la automoción, en las que el ahorro de peso es fundamental.

El titanio es biocompatible y no tóxico, por lo que es ideal para implantes médicos como implantes ortopédicos e instrumentos quirúrgicos.Se integra bien con el cuerpo humano y minimiza el riesgo de reacciones adversas.

El titanio conserva sus propiedades mecánicas a temperaturas elevadas, por lo que es adecuado para aplicaciones donde se requiere estabilidad térmica.Esto incluye componentes aeroespaciales y procesos industriales que implican un alto calor..

El titanio tiene un bajo coeficiente de expansión térmica, similar al acero inoxidable.garantizar la fiabilidad en aplicaciones críticas.

El titanio es conocido por su durabilidad y su larga vida útil, incluso en condiciones operativas adversas, lo que lo convierte en una opción rentable a largo plazo.a pesar de su mayor costo inicial en comparación con algunos otros materiales.

Las bridas de placas de titanio son preferidas en industrias donde su combinación única de propiedades es esencial, como la industria aeroespacial, el procesamiento químico, las plantas de desalinización y las plataformas petroleras en alta mar.

6Normas comunes de las bridas de titanio

Nombre del producto	Flancas de titanio
Rango de tamaño	La longitud de la banda de la lámina de la máquina es igual a la longitud de la lámina de la máquina.
Clase / Nivel de presión	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 y demás
Normas y dimensiones	Los requisitos de seguridad de los equipos de ensayo se aplican a todos los equipos de ensayo de los que se trate.5, B16.47 Serie A y B, B16.48Las medidas de control se aplicarán en el caso de los productos que no estén sujetos a la presente Directiva, y en el caso de los productos que no estén sujetos a dicha Directiva.1, API7S-15, API7S-43, API605 y otras especificaciones
Tipos de caras de brida / tipo de conexión	Las partes de la banda de la cara plana (FF), la banda de la cara elevada (RF), la banda de la articulación del anillo (RTJ), la banda de la articulación del regazo, la banda de la lengua grande y pequeña (T&G)
Las dimensiones	ANSI B16 y otras fuentes.5, ANSI B16.47 Serie A y B, ASA, API-605, MSS SP44, AWWA, dibujos personalizados
Diseño personalizado	Según su dibujo. AS, BS, ANSI, DIN, JIS. Configuraciones iguales y reductoras.
Certificados de ensayo de materiales	De acuerdo con la norma EN 10204 3.2 y la norma EN 10204 3.1, Certificados de ensayo que certifiquen la NACE MR0175, la NACE MR0103
Certificados de ensayo	El informe del ensayo radiográfico al 100%, EN 10204/3.1B, certificado de materias primas, informe de inspección por parte de terceros, etc.
Pruebas	Máquina de ensayo hidrostática, espectrógrafo de lectura directa, detector de fallas trasonicas UI, detector de rayos X, detector de partículas magnéticas
Equipo / Máquinas	Máquina de presionar, máquina de empujar, máquina de doblar, máquina de sablaje, máquina eléctrica de abollar, etc.
Revestimiento	Pintura antirruda, pintura negra al aceite, amarilla transparente, zincada, galvanizada a frío y a caliente
Origen	India / Estados Unidos / Japón / Europa Occidental / Corea
Aplicaciones/Uso	Proyectos en alta mar, yacimientos petrolíferos, construcción naval, sistemas de agua, gas natural, tuberías, energía eléctrica, etc.
Red de exportación más importante	Estados Unidos, Reino Unido, Qatar, México, Nigeria, Arabia Saudita, Kuwait, Irán, Kazajstán, Bahréin, Vietnam, Indonesia, Noruega, Ghana, Colombia, Azerbaiyán y Libia.
