PN 40 Titanio deslizante en la brida EN1092-01 Gr1 Gr5 Gr7 SORF cara elevada para tuberías

Nombre De La Marca:	LHTi
Número De Modelo:	Placa del titanio
Cuota De Producción:	5 piezas
Precio:	Negociable
Condiciones De Pago:	Los datos de las transacciones se pueden obtener mediante el formulario L/C, D/A, D/P, T/T, Western
Capacidad De Suministro:	5000 piezas por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Baoji, Shaanxi, China

Certificación:

ISO9001,CE,etc

Norma de producto:

EN1092-01 Flange de placas de titanio

Tamaño:

DN 10 a DN 800

Presión:

PN 40

Características:

Resistencia de alta resistencia, a la corrosión, etc.

Proceso:

Lanzamiento, el forjar, el trabajar a máquina, etc.

Tratamiento de la superficie:

Encurtido, arenisca, laminado, galvanizado, desaparecido.

Materiales:

Gr1 Gr5 Gr7 y demás.

Tecnología:

Formación en frío, trabajo en caliente y soldadura

Superficie de sellado:

RF, FF, TG, RJ, etcétera

Aplicación:

Procesamiento químico, Petróleo y gas, Aeroespacial

Detalles de empaquetado:

Cuadro de madera contrachapada o paleta, o según sus requisitos

Capacidad de la fuente:

5000 piezas por mes

Resaltar:

El titanio se desliza en la brida de la tubería

EN1092-01 Accesorio de deslizamiento en brida de titanio

PN 40 Titanio Deslizamiento en la brida

Descripción del producto

EN1092-01 Gr1 Gr5 Gr7 SORF Slip on Flange Facial levantado para sistemas de tuberías

1.Producto Introducción de la EN1092-01 Flange de placa de titanio

Las demásson un tipo de brida que es plana, circular y generalmente hecha de materiales como acero al carbono, acero inoxidable o titanio.o las aberturas de los recipientes a presiónA continuación se presentan algunas características y usos clave de las bridas de placa:

Las demásTienen una forma plana y circular sin cara elevada ni protuberancias, lo que las hace fáciles de alinear y adecuadas para aplicaciones en las que se logra el sellado mediante una junta de cara completa.Tienen diferentes espesores en función de los requisitos de presión de la aplicaciónLas bridas de placa más gruesas pueden soportar presiones más altas. Las bridas de placa se fabrican con dimensiones estándar como diámetro exterior (OD), diámetro interno (ID), diámetro del círculo del perno (BCD),y número de orificios del pernoEstas dimensiones se ajustan a las normas de la industria, como las normas ASME B16.5 o DIN.

con una longitud de más de 30 mm,Estas bridas son conocidas por su excelente resistencia a la corrosión.alta relación fuerza/pesoSe destacan en ambientes hostiles donde la corrosión química es una preocupación, lo que los hace indispensables en industrias como el petróleo, el procesamiento químico,y otros que requieren un rendimiento robusto del material.

La clave de su utilidad es la resistencia innata del titanio a la corrosión, lo que garantiza su longevidad y fiabilidad en condiciones operativas difíciles.Las bridas de titanio también muestran una excelente resistencia a la fatiga y a la arrastreLa facilidad de mecanizado e instalación mejora aún más su atractivo.proporcionar soluciones prácticas para diversas aplicaciones industriales.

Se aplican las siguientes condiciones:Esta norma abarca varios tipos de bridas, incluidas las bridas de placa de titanio, que son componentes críticos en los sistemas de tuberías industriales.y requisitos técnicos para las bridas de los sistemas europeos de tuberíasLas bridas de placa de titanio son discos planos y circulares con una cara elevada (RF) o una cara plana (FF), elegidos en función de las necesidades de la superficie de sellado.y otros equipos para formar sistemas integrados de tuberíasLa excepcional resistencia al corrosión del titanio hace que estas bridas sean ideales para aplicaciones en entornos corrosivos como las industrias marinas y químicas.Se valoran por su relación resistencia/peso y su idoneidad tanto para aplicaciones de alta temperatura como criogénicasDisponibles en varios tamaños para adaptarse a diferentes diámetros de tuberías, estas bridas cumplen con los valores de presión como PN 6, PN 10, PN 16, PN 25, PN 40 y PN 63,satisfacer los diversos requisitos operativos en todas las industrias.

La brida de la placa de titanio EN1092-01es un componente crítico de los sistemas de tuberías industriales, diseñado para cumplir con las normas europeas de dimensiones, materiales y especificaciones técnicas.Discos circulares con opciones de cara elevada (RF) o cara plana (FF)Se utilizan para conectar tuberías, válvulas, bombas y otros equipos, formando redes integradas de tuberías.

2. Grados de la norma EN1092-01 Flange de placa de titanio Gr1 Gr5 Gr7

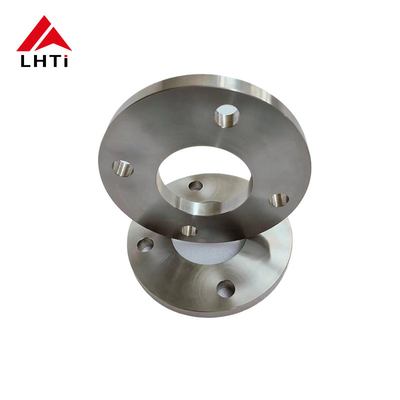

PN 40 Titanio deslizante en la brida EN1092-01 Gr1 Gr5 Gr7 SORF cara elevada para tuberías 0

Grado 1 (titanio comercialmente puro, CP Ti):
- Propiedades: El titanio de grado 1 es la aleación de titanio más dúctil y suave..
- Aplicaciones: Se utiliza comúnmente en las industrias de procesamiento químico, marítimo y aeroespacial, donde la resistencia a la corrosión y la facilidad de fabricación son esenciales.
Grado 5 (Ti-6Al-4V):
- Propiedades: La aleación de titanio de grado 5 se caracteriza por su alta resistencia, baja densidad y excelente resistencia a la corrosión.
- Aplicaciones: ampliamente utilizado en las industrias aeroespacial, marítima y de procesamiento químico para componentes que requieren una alta relación resistencia-peso, como palas de turbina, estructuras de aeronaves,y equipos de petróleo y gas en alta mar.
Grado 7 (Ti-0,2Pd):
- Propiedades: El titanio de grado 7 ofrece una resistencia superior a la corrosión, especialmente en entornos reductores y ligeramente oxidantes, en comparación con otros grados de titanio.También tiene buena soldabilidad y formabilidad.
- Aplicaciones: Se utiliza en el procesamiento químico, la desalinización y las aplicaciones marinas donde la resistencia a los cloruros y otros medios corrosivos es crítica.

Cada grado de titanio ofrece ventajas específicas basadas en sus propiedades mecánicas, resistencia a la corrosión y idoneidad para diferentes condiciones ambientales.Cuando se seleccione un grado de brida de placa de titanio (como Gr1, Gr5 o Gr7), es esencial considerar factores como el entorno de operación, la resistencia requerida,y compatibilidad con otros materiales del sistema para garantizar un rendimiento y una longevidad óptimos.

3.Especificaciones para la EN1092-01 PN40 Flange de placa de titanio

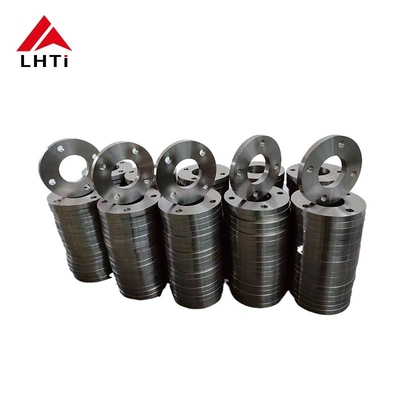

PN 40 Titanio deslizante en la brida EN1092-01 Gr1 Gr5 Gr7 SORF cara elevada para tuberías 1

DN	OD del tubo, A		Diámetro exterior, D	Diámetro del círculo del perno, K	Dia del agujero del perno, L	Número de pernos	Tamaño del perno	espesor de la brida, C	Diámetro de la cara levantada, d	Altura de la cara levantada, f1	Diámetro del taladro, B
DN	Serie I	Serie II	Diámetro exterior, D	Diámetro del círculo del perno, K	Dia del agujero del perno, L	Número de pernos	Tamaño del perno	espesor de la brida, C	Diámetro de la cara levantada, d	Altura de la cara levantada, f1	Serie I	Serie II
10	17.2	14	90	60	14	4	M12 y M12	14	40	2	18	15
15	21.3	18	95	65	14	4	M12 y M12	14	45	2	22	19
20	26.9	25	105	75	14	4	M12 y M12	16	58	2	27.5	26
25	33.7	32	115	85	14	4	M12 y M12	16	68	2	34.5	33
32	42.4	38	140	100	18	4	El M16	18	78	2	43.5	39
40	48.3	45	150	110	18	4	El M16	18	88	3	49.5	46
50	60.3	57	165	125	18	4	El M16	20	102	3	61.5	59
65	76.1	79	185	145	18	8	El M16	22	122	3	77.5	78
80	88.9	89	200	160	18	8	El M16	24	138	3	90.5	91
100	114.3	108	235	190	22	8	M20	26	162	3	116	110
125	139.7	133	270	220	26	8	M24	28	188	3	141.5	135
150	168.3	159	300	250	26	8	M24	30	218	3	170.5	161
200	219.1	219	375	320	30	12	M27	36	285	3	221.5	222
250	273	273	450	385	33	12	M30	42	345	3	276.5	276
300	323.9	325	515	450	33	16	M30	52	410	4	327.5	328
350	355.6	377	580	510	36	16	M33	58	465	4	359.5	380
400	406.4	426	660	585	39	16	M36	65	535	4	411	430
450	457	480	685	610	39	20	M36	66	560	4	462	484
500	508	530	755	670	42	20	M39	72	615	4	513.5	534
600	610	630	890	795	48	20	M45 y M45	84	735	5	616.5	634

4¿Por qué elegimos las bridas de placa de titanio en las aplicaciones?

Las demás, de aceroofrecen una serie de ventajas que los hacen muy buscados en diversas aplicaciones industriales donde el rendimiento y la durabilidad son cruciales.

Resistencia a la corrosión: Las demás, de aceroson altamente resistentes a la corrosión, incluso en ambientes agresivos como el agua de mar, ácidos y cloruros.y petróleo y gas en alta mar donde la resistencia a la corrosión es crítica.

Relación fuerza-peso:El titanio tiene una alta relación resistencia-peso, lo que hace que las bridas de cuello de soldadura de titanio sean fuertes y duraderas mientras permanecen ligeras.Esto es ventajoso en aplicaciones donde se desea reducir el peso sin comprometer la resistencia y el rendimiento.

Resistencia a altas temperaturas: bridas de placas de titaniopueden soportar altas temperaturas sin perder sus propiedades mecánicas, mantienen su resistencia y resistencia a la corrosión a temperaturas elevadas,que los hace adecuados para aplicaciones que implican ciclos térmicos y térmicos.

Biocompatibilidad:El titanio es biocompatible y no tóxico, lo que hace que las bridas de cuello de soldadura de titanio sean adecuadas para su uso en equipos médicos, fabricación farmacéutica,y industrias de transformación de alimentos donde la pureza del producto es esencial.

Longevidad y durabilidad:El titanio es conocido por su durabilidad y larga vida útil.contribuyendo a reducir los costes de mantenimiento y sustitución a lo largo del tiempo.

Excelentes propiedades de sellado:El acabado superficial liso de las bridas de cuello de soldadura de titanio, obtenido a través de procesos de decapado o mecanizado, permite un sellado superior con juntas u otros componentes de conexión.Esto ayuda a prevenir fugas y asegura un rendimiento fiable en aplicaciones críticas.

Compatibilidad con otros metales: bridas de placas de titanioSe puede soldar o combinar fácilmente con otros metales como el acero inoxidable o el acero al carbono, lo que permite la versatilidad en el diseño y la compatibilidad con los sistemas existentes.

5. Diferentes tipos de caras de las bridas de placa de titanio:

Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el anexo I.

Diseño:
- Superficie elevada: Una brida de cara elevada tiene una pequeña porción alrededor del orificio perforado ligeramente más grande que el diámetro de la tubería. Esto crea una cresta (o cara elevada) sobre la superficie de la brida.
- Superficie de sellado: la cara elevada sirve como la superficie de sellado principal donde se apoya la junta.
Ventajas:
- Mejora del sellado: el diseño de la cara elevada concentra la compresión de la junta en un área más pequeña, mejorando la efectividad del sellado.
- Protección: La cara elevada ayuda a proteger la superficie de la brida de daños durante el manejo y la instalación.
Aplicaciones:
- Común: Las bridas de cara elevada son más comunes en aplicaciones industriales estándar donde es esencial un sellado confiable y libre de fugas.
- Nombres de presión: adecuado para aplicaciones de mayor presión, ya que la cara elevada permite una mejor compresión de la junta.

La superficie plana (FF) de la brida:

Diseño:
- Superficie lisa: Las bridas de cara plana tienen una superficie plana o lisa sin protuberancias o áreas elevadas alrededor del orificio.
- Superficie de sellado: el sellado se logra colocando la junta directamente en la superficie plana de la brida.
Ventajas:
- Facilidad de alineación: Las bridas de cara plana son más fáciles de alinear durante el montaje porque no hay superficies elevadas con las que lidiar.
- Ahorro de espacio: requieren menos espacio en comparación con las bridas de cara elevada, lo que puede ser ventajoso en instalaciones estrechas.
Aplicaciones:
- Especializado: Las bridas de cara plana se utilizan típicamente en aplicaciones de baja presión y no críticas donde los requisitos de sellado son menos estrictos.
- Envases especiales: pueden requerir juntas especiales (como juntas de cara completa) que cubran toda la cara de la brida para garantizar un sellado adecuado.

Elegir entre la cara levantada y la cara plana:

Requisitos de presión y sellado: Las bridas de cara elevada son preferidas para aplicaciones de mayor presión donde es crítico un sellado confiable.Las bridas de cara plana son adecuadas para aplicaciones de baja presión o donde las limitaciones de espacio son una preocupación.
Selección de la junta: la elección de la junta (como el tipo de anillo o la cara completa) depende del tipo de brida (RF o FF) y de los requisitos de aplicación para la integridad del sellado.

6Normas comunes de las bridas de titanio

Nombre del producto	Flancas de titanio
Rango de tamaño	La longitud de la banda de la lámina de la máquina es igual a la longitud de la lámina de la máquina.
Clase / Nivel de presión	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 y demás
Normas y dimensiones	Los requisitos de seguridad de los equipos de ensayo se aplican a todos los equipos de ensayo de los que se trate.5, B16.47 Serie A y B, B16.48Las medidas de control se aplicarán en el caso de los productos que no estén sujetos a la presente Directiva, y en el caso de los productos que no estén sujetos a dicha Directiva.1, API7S-15, API7S-43, API605 y otras especificaciones
Tipos de caras de brida / tipo de conexión	Las partes de la banda de la cara plana (FF), la banda de la cara elevada (RF), la banda de la articulación del anillo (RTJ), la banda de la articulación del regazo, la banda de la lengua grande y pequeña (T&G)
Las dimensiones	ANSI B16 y otras fuentes.5, ANSI B16.47 Serie A y B, ASA, API-605, MSS SP44, AWWA, dibujos personalizados
Diseño personalizado	Según su dibujo. AS, BS, ANSI, DIN, JIS. Configuraciones iguales y reductoras.
Certificados de ensayo de materiales	De acuerdo con la norma EN 10204 3.2 y la norma EN 10204 3.1, Certificados de ensayo que certifiquen la NACE MR0175, la NACE MR0103
Certificados de ensayo	El informe del ensayo radiográfico al 100%, EN 10204/3.1B, certificado de materias primas, informe de inspección por parte de terceros, etc.
Pruebas	Máquina de ensayo hidrostática, espectrógrafo de lectura directa, detector de fallas trasonicas UI, detector de rayos X, detector de partículas magnéticas
Equipo / Máquinas	Máquina de presionar, máquina de empujar, máquina de doblar, máquina de sablaje, máquina eléctrica de abollar, etc.
Revestimiento	Pintura antirruda, pintura negra al aceite, amarilla transparente, zincada, galvanizada a frío y a caliente
Origen	India / Estados Unidos / Japón / Europa Occidental / Corea
Aplicaciones/Uso	Proyectos en alta mar, yacimientos petrolíferos, construcción naval, sistemas de agua, gas natural, tuberías, energía eléctrica, etc.
Red de exportación más importante	Estados Unidos, Reino Unido, Qatar, México, Nigeria, Arabia Saudita, Kuwait, Irán, Kazajstán, Bahréin, Vietnam, Indonesia, Noruega, Ghana, Colombia, Azerbaiyán y Libia.
