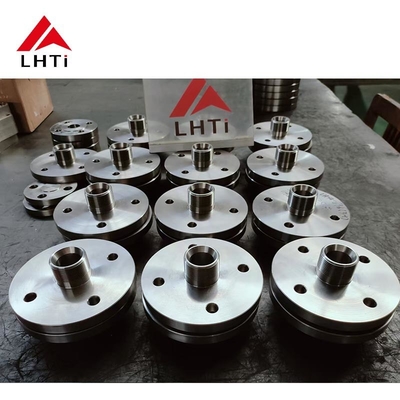

EN1092-01 Gr2 Gr5 Gr7 Flange de placa de titanio Flange plano PN 5-PN 25 para tuberías industriales en entornos corrosivos

EN1092-01 Gr2 Gr5 Gr7 Flange de placa de titanio Flange plano PN 5-PN 25 para tuberías industriales en entornos corrosivos

Introducción al producto de la EN1092-01 Flange de placa de titanio

Las bridas de titanio, fabricadas con aleaciones de titanio, son muy valoradas en diversas industrias por sus propiedades excepcionales.alta relación fuerza/pesoSe destacan en ambientes hostiles donde la corrosión química es un problema, lo que los hace indispensables en industrias como el petróleo, el procesamiento químico,y otros que requieren un rendimiento robusto del material.

La clave de su utilidad es la resistencia innata del titanio a la corrosión, lo que garantiza su longevidad y fiabilidad en condiciones operativas difíciles.Las bridas de titanio también muestran una excelente resistencia a la fatiga y a la arrastreLa facilidad de mecanizado e instalación mejora aún más su atractivo.proporcionar soluciones prácticas para diversas aplicaciones industriales.

La norma EN1092-01 abarca varios tipos de bridas, incluidas las bridas de placas de titanio, que son componentes críticos en los sistemas de tuberías industriales.Materiales, y los requisitos técnicos para las bridas de los sistemas de tuberías europeos. Las bridas de placas de titanio son planos, discos circulares con cara elevada (RF) o cara plana (FF),elegido en función de las necesidades de la superficie de selladoSirven para conectar tuberías, válvulas, bombas y otros equipos para formar sistemas de tuberías integrados.La excepcional resistencia al corrosión del titanio hace que estas bridas sean ideales para aplicaciones en entornos corrosivos como las industrias marinas y químicasSe valoran por su relación resistencia/peso y su idoneidad tanto para aplicaciones a altas temperaturas como criogénicas.estas bridas se adhieren a los valores de presión como PN 6, PN 10, PN 16, PN 25, PN 40 y PN 63, que satisfacen diversos requisitos operativos en todas las industrias.

Las bridas de titanio, fabricadas con aleaciones de titanio, son muy valoradas en diversas industrias por sus propiedades excepcionales.alta relación fuerza/pesoSe destacan en ambientes hostiles donde la corrosión química es un problema, lo que los hace indispensables en industrias como el petróleo, el procesamiento químico,y otros que requieren un rendimiento robusto del material

Los diferentes tipos de caras de las bridas de placas de titanio:

Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el anexo I.

1. Diseño:

   • Superficie elevada: Una brida de cara elevada tiene una pequeña porción alrededor del orificio perforado ligeramente mayor que el diámetro de la tubería. Esto crea una cresta (o cara elevada) sobre la superficie de la brida.
   • Superficie de sellado: la cara elevada sirve como la superficie de sellado principal donde descansa la junta.

2. Ventajas:

   • Mejora del sellado: el diseño de la cara elevada concentra la compresión de la junta en un área más pequeña, mejorando la efectividad del sellado.
   • Protección: La cara elevada ayuda a proteger la superficie de la brida de daños durante el manejo y la instalación.

3. Aplicaciones:

   • Común: Las bridas de cara elevada son más comunes en aplicaciones industriales estándar donde es esencial un sello confiable y libre de fugas.
   • Nivel de presión: adecuado para aplicaciones de mayor presión, ya que la cara elevada permite una mejor compresión de la junta.

La superficie plana (FF) de la brida:

1. Diseño:

   • Superficie lisa: Las bridas de cara plana tienen una superficie plana o lisa sin protuberancias o áreas elevadas alrededor del orificio.
   • Superficie de sellado: el sellado se logra colocando la junta directamente en la superficie plana de la brida.

2. Ventajas:

   • Facilidad de alineación: Las bridas de cara plana son más fáciles de alinear durante el montaje porque no hay superficies elevadas con las que lidiar.
   • Ahorro de espacio: requieren menos espacio en comparación con las bridas de cara elevada, lo que puede ser ventajoso en instalaciones estrechas.

3. Aplicaciones:

   • Especializado: Las bridas de cara plana se utilizan típicamente en aplicaciones de baja presión y no críticas donde los requisitos de sellado son menos estrictos.
   • Envases especiales: pueden requerir juntas especiales (como juntas de cara completa) que cubran toda la cara de la brida para garantizar un sellado adecuado.

Elegir entre la cara levantada y la cara plana:

• Requisitos de presión y sellado: Las bridas de cara elevada se prefieren para aplicaciones de mayor presión donde un sellado confiable es crítico.Las bridas de cara plana son adecuadas para aplicaciones de baja presión o donde las limitaciones de espacio son una preocupación.

• Selección de la junta: la elección de la junta (como el tipo de anillo o la cara completa) depende del tipo de brida (RF o FF) y de los requisitos de aplicación para la integridad del sellado.

Características clave de la brida de deslizamiento de titanio de la norma EN1092-01

La brida deslizante de titanio EN1092-01 es un tipo de brida utilizada para conectar tuberías en diversas aplicaciones industriales.que define los requisitos para las bridas utilizadas en EuropaEl material de titanio añade beneficios específicos como alta resistencia, excelente resistencia a la corrosión y propiedades ligeras, lo que lo hace ideal para ambientes exigentes.Aquí están las características clave de este tipo de brida:

1Composición del material

• Grado de titanio: generalmente hecho de titanio de grado 2 (CP-Ti) o titanio de grado 5 (Ti-6Al-4V), que ofrecen una alta resistencia y resistencia a la corrosión.
• Resistencia a la corrosión: El titanio es altamente resistente a los entornos corrosivos, incluido el agua de mar, los ácidos y los álcalis, lo que lo hace ideal para industrias como el procesamiento químico, el marino y el aeroespacial.

2Diseño

• Diseño deslizante: la brida deslizante permite insertar la tubería en la brida antes de la soldadura.y elimina la necesidad de una preparación especial de los extremos del tubo.
• Conexiones soldadas: tanto el interior como el exterior de la tubería están soldados a la brida, lo que garantiza una conexión segura y ayuda a resistir la presión y la tensión mecánica en el sistema.
• Dimensiones estándar: La brida está diseñada de acuerdo con la norma EN1092-1, garantizando la compatibilidad con otros componentes europeos del sistema de tuberías y el cumplimiento de clases de presión específicas (.g., PN10, PN16, PN40, PN100).

3. Nombres de presión y temperatura

• La presión nominal de las bridas deslizantes de titanio se encuentra generalmente dentro de las clases de presión estándar definidas por la norma EN1092-1. Estas bridas están disponibles en diferentes niveles de presión,que los hace adecuados para una amplia gama de aplicaciones, desde los sistemas de baja a media presión.
• Resistencia a la temperatura: El titanio mantiene su resistencia y rendimiento tanto en condiciones de alta como baja temperatura, por lo que es adecuado para sistemas expuestos a temperaturas extremas (por ejemplo,plantas químicas, centrales eléctricas, entornos marinos).

4- Es muy ligero.

• El titanio es significativamente más ligero que el acero y otros materiales tradicionales, lo que facilita su manejo, instalación y transporte, especialmente en proyectos a gran escala.Esto es especialmente beneficioso en el sector aeroespacial., marinas y de transformación química, donde la reducción de peso es crítica.

5Durabilidad y longevidad

• La resistencia natural del titanio a la corrosión asegura que la brida de deslizamiento permanezca duradera y confiable con el tiempo, incluso en ambientes hostiles.Reducción de la necesidad de mantenimiento o sustitución frecuentes.
• La resistencia del titanio a la erosión, las fendas y la corrosión por grietas es particularmente importante en aplicaciones de agua de mar y plantas químicas, donde los materiales tradicionales pueden fallar prematuramente.

6Fabricación de precisión y cumplimiento de normas

• La brida está fabricada de acuerdo con las estrictas tolerancias definidas por la norma EN1092-1,que garantiza que cumple con las dimensiones y las calificaciones de presión requeridas para un funcionamiento seguro y fiable en los sistemas de tuberías.
• Agujeros de perforación: los agujeros de perforación pre-perforados cumplen la norma EN 1092, asegurando una correcta alineación con la brida o el componente de acoplamiento.

7. versatilidad

• Las bridas deslizantes de titanio son adecuadas para una amplia variedad de industrias y aplicaciones, incluyendo:
  • Procesamiento químico: para tuberías que transportan sustancias químicas agresivas.
  • Marina: La resistencia a la corrosión del agua de mar hace que estas bridas sean ideales para su uso en sistemas de tuberías marinas y marinas.
  • Aeroespacial: Las propiedades ligeras y de alta resistencia los hacen útiles en los sistemas de combustible y refrigeración de aviones.
  • Generación de energía: Se utiliza en sistemas de alta presión y alta temperatura, como circuitos de enfriamiento e intercambiadores de calor.

8. Seguridad

• La resistencia del titanio a la tensión y la grieta mejora la seguridad general de los sistemas de tuberías, especialmente en aplicaciones críticas donde la falla de la brida puede resultar en graves consecuencias.Esto hace que sea particularmente importante en industrias como la energía nuclear., química y petroquímica.

Ventajas de la brida de deslizamiento de titanio EN1092-01

• Resistencia a la corrosión: Resistencia excelente a una amplia gama de productos químicos corrosivos, incluidos los ácidos, el agua de mar y el agua salada.
• Ligero: Las bridas de titanio son mucho más ligeras que las alternativas de acero inoxidable o acero al carbono, lo que las hace más fáciles de transportar e instalar.
• Instalación rentable: el diseño deslizante reduce la complejidad y el tiempo de instalación, reduciendo los costos generales del proyecto.
• Durabilidad: La capacidad del titanio para resistir grietas, agujeros y erosión significa que estas bridas duran más tiempo en entornos corrosivos, reduciendo el tiempo de inactividad y los costos de mantenimiento.
• Versatilidad: Estas bridas se pueden utilizar en una variedad de industrias, desde la química y la petroquímica hasta la aeroespacial y marina, proporcionando una amplia gama de soluciones para sistemas de tuberías.
• Alto rendimiento: Las bridas pueden soportar altas presiones y temperaturas, por lo que son adecuadas para sistemas de baja y alta presión.

Ventajas de las bridas de titanio:

Las bridas deslizantes de placa de titanio ofrecen varias ventajas que las hacen adecuadas para diversas aplicaciones industriales donde las propiedades del titanio son ventajosas.

Resistencia a la corrosión: El titanio es altamente resistente a la corrosión en una amplia gama de ambientes agresivos, incluido el agua de mar, los ácidos y los cloruros.Esta propiedad hace que las bridas deslizantes de titanio sean ideales para aplicaciones donde la corrosión es una preocupación, como los ambientes marinos, el procesamiento químico y las plataformas petroleras en alta mar.

Alta relación resistencia-peso: El titanio es conocido por su excelente relación resistencia-peso, que es superior a la mayoría de los otros metales.Esta característica permite que las bridas de titanio de deslizamiento para proporcionar fuerteEs particularmente beneficioso en aplicaciones aeroespaciales e industrias donde la reducción de peso es crítica.

Biocompatibilidad: El titanio es biocompatible y no tóxico, por lo que es adecuado para aplicaciones en dispositivos médicos, producción farmacéutica,y procesamiento de alimentos donde la pureza y seguridad del producto son esenciales.

Resistencia a altas temperaturas: El titanio mantiene su resistencia y resistencia a la corrosión a temperaturas elevadas, hasta alrededor de 600 ° C (1112 ° F), dependiendo del grado.Esta propiedad hace que las bridas deslizantes de titanio sean adecuadas para aplicaciones de alta temperatura como intercambiadores de calor y reactores químicos.

Facilidad de fabricación: El titanio se puede mecanizar, soldar y formar fácilmente, lo que permite formas y configuraciones complejas en bridas deslizantes.Esta flexibilidad en la fabricación facilita la personalización y adaptación a los requisitos específicos del proyecto.

Durabilidad y durabilidad: El titanio es conocido por su durabilidad a largo plazo y su resistencia a la degradación con el tiempo.garantizar un rendimiento fiable y una vida útil prolongada de las bridas deslizantes en entornos industriales exigentes.
