Válvula de bola de titanio ASME Grado 1 Gr1 Grado 2 Gr2 Válvula de bola SS Válvula de bola de tres piezas para innovaciones tecnológicas

Las válvulas de bola de titanio han sido reconocidas durante mucho tiempo por sus propiedades superiores, incluida la resistencia a la corrosión, la construcción liviana y la resistencia excepcional. A medida que las industrias priorizan cada vez más la sostenibilidad y la eficiencia, la demanda de tecnologías avanzadas de válvulas aumentará. Este artículo explora las tendencias futuras en la tecnología de válvulas de bola de titanio, centrándose en las innovaciones, las perspectivas del mercado y el papel cambiante que desempeñan estos componentes en diversas aplicaciones.

UnVálvula de bola de titanio eléctrica ASMEEs un tipo de válvula de bola que se utiliza para controlar el flujo de fluidos o gases dentro de un sistema de tuberías. Estas válvulas están diseñadas para ser accionadas eléctricamente, lo que significa que pueden funcionar automáticamente mediante un motor o actuador eléctrico. Aquí hay un desglose de los componentes clave y las consideraciones para dicha válvula.

Características clave:

1. Material: Titanio (Grado 1 o Grado 2)

   • Titanio grado 1Es titanio comercialmente puro con excelente resistencia a la corrosión pero menor resistencia en comparación con el Grado 2.
   • Titanio Grado 2tiene una mayor resistencia y al mismo tiempo mantiene una buena resistencia a la corrosión, lo que lo hace adecuado para aplicaciones más exigentes.
   • El titanio es altamente resistente a la corrosión, especialmente en ambientes agresivos (por ejemplo, agua de mar, procesos químicos, etc.).

2. Diseño de válvula de bola

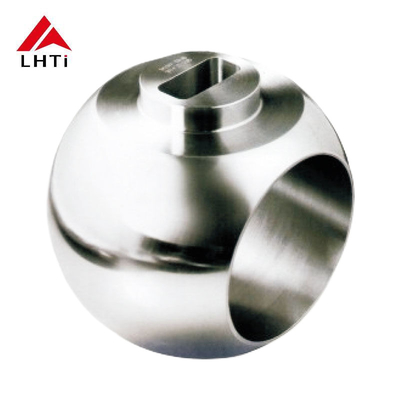

   • Una válvula de bola consta de una bola esférica con un orificio en el medio que gira para controlar el flujo. Cuando el orificio se alinea con la tubería, la válvula está abierta; cuando es perpendicular, la válvula está cerrada.
   • Las válvulas de bola ofrecen un cierre rápido y confiable y se utilizan en sistemas de alta presión.

3. Tamaño: 6 pulgadas

   • Esto se refiere al diámetro nominal de la válvula, que es de 6 pulgadas. Se utiliza comúnmente en sistemas de tuberías industriales de tamaño mediano a grande.

4. Actuación eléctrica

   • La válvula es operada por un actuador eléctrico, que puede ser un dispositivo motorizado que proporciona un control preciso sobre la apertura y el cierre de la válvula. La actuación eléctrica es común para los sistemas de control remotos o automatizados, y ofrece ajustes precisos, mano de obra reducida y mayor seguridad.

5. Estándares ASME (Sociedad Estadounidense de Ingenieros Mecánicos)

   • Los estándares ASME garantizan que la válvula cumpla con ciertos índices de presión, especificaciones de materiales y estándares de rendimiento. La marca ASME indica que la válvula cumple con estándares industriales reconocidos en cuanto a rendimiento mecánico y de seguridad.

Ventajas de las válvulas de bola de titanio:

Las válvulas de bola de titanio son muy valoradas en diversas industrias debido a las propiedades únicas de sus materiales. Algunas de las ventajas clave de las válvulas de bola de titanio incluyen:

1.Resistencia a la corrosión

• Resistencia superior a la corrosión: El titanio es conocido por su excelente resistencia a la corrosión, particularmente en ambientes agresivos como agua de mar, productos químicos y ácidos. Esto hace que las válvulas de bola de titanio sean ideales para industrias como procesamiento químico, desalinización y aplicaciones marinas.
• No reactivo: El titanio no reacciona fácilmente con otras sustancias, lo que garantiza un rendimiento a largo plazo sin degradación en condiciones adversas.

2.Ligero

• Peso más bajo: En comparación con el acero u otros metales, el titanio es relativamente liviano, lo que reduce los desafíos de manipulación e instalación. Esto es particularmente útil en industrias donde el peso es una preocupación, como la aeroespacial o las aplicaciones de alto rendimiento.

3.Alta relación resistencia-peso

• Fortaleza: El titanio tiene una alta resistencia a la tracción, lo que significa que las válvulas de bola de titanio pueden soportar altas presiones y temperaturas sin comprometer su integridad estructural.
• Durabilidad: Incluso en condiciones extremas, el titanio mantiene su resistencia y confiabilidad, lo que contribuye a una vida útil más larga de válvulas y sistemas.

4.Biocompatibilidad

• Aplicaciones médicas y alimentarias: El titanio es biocompatible, lo que significa que no presenta riesgos de reacciones adversas cuando se usa en aplicaciones médicas o relacionadas con alimentos. Su uso en válvulas para las industrias farmacéutica y de procesamiento de alimentos garantiza que no se produzca contaminación por el propio material de la válvula.

5.Estabilidad térmica

• Resistencia al calor: El titanio puede soportar altas temperaturas sin perder sus propiedades mecánicas. Esto lo hace adecuado para aplicaciones en industrias como la del petróleo y el gas, donde las válvulas están expuestas a fluctuaciones extremas de temperatura.

6.Bajo mantenimiento

• Necesidades mínimas de mantenimiento: Debido a su durabilidad y resistencia a la corrosión, las válvulas de bola de titanio requieren menos mantenimiento que las válvulas fabricadas con materiales menos resistentes, lo que reduce los costos operativos y el tiempo de inactividad.

7.Rendimiento mejorado en fluidos agresivos

• Procesamiento químico: El titanio es altamente resistente a muchos ácidos, álcalis y otras sustancias corrosivas, lo que hace que las válvulas de bola de titanio sean ideales para su uso en sistemas de procesamiento químico donde otros materiales pueden degradarse rápidamente.

8.Larga vida útil

• Vida útil extendida: La combinación de resistencia a la corrosión, solidez y durabilidad garantiza que las válvulas de bola de titanio tengan una vida útil más larga que las válvulas fabricadas con materiales como el acero, que pueden oxidarse o degradarse con el tiempo.

9.Respetuoso con el medio ambiente

• Sostenibilidad: El titanio es un material altamente reciclable y, debido a que tiene una vida útil tan larga, las válvulas de bola de titanio contribuyen a prácticas industriales más sustentables al reducir la necesidad de reemplazos frecuentes.

10.Apariencia estética

• Acabado atractivo: El titanio tiene naturalmente un acabado metálico elegante que lo hace estéticamente agradable, lo que puede ser una ventaja en aplicaciones donde la apariencia importa, como en componentes visibles o de alta gama de un sistema.

Impulsores clave del crecimiento del mercado:

a.Resistencia a la corrosión

La resistencia a la corrosión del titanio, especialmente en ambientes agresivos como agua de mar, productos químicos y sustancias ácidas, lo convierte en el material preferido para la fabricación de válvulas. Esta propiedad es especialmente crucial en industrias como el procesamiento químico, las plantas desalinizadoras y la exploración de petróleo y gas.

b.Demanda creciente en la industria del petróleo y el gas

La industria del petróleo y el gas es uno de los mayores consumidores de válvulas de titanio, incluidas las válvulas de bola. La capacidad del titanio para resistir altas presiones y fluidos corrosivos, como petróleo, gas y fluidos de perforación, lo hace indispensable para plataformas marinas, refinerías y oleoductos.

do.Avances en el sector aeroespacial y la aviación

El titanio es un material fundamental en la industria aeroespacial debido a su alta resistencia y baja densidad. Los fabricantes aeroespaciales requieren válvulas que puedan funcionar de manera eficiente a temperaturas y presiones extremas. Las válvulas de bola de titanio se utilizan en diversos sistemas, incluidos los sistemas hidráulicos y neumáticos de las aeronaves.

d.Industrias de procesamiento químico y petroquímica

La necesidad de materiales resistentes a la corrosión de la industria química ha impulsado la adopción de válvulas de bola de titanio. Las válvulas se utilizan en diversas etapas de la fabricación y el procesamiento de productos químicos, incluidos reactores, mezcladores y tuberías, donde es común la manipulación de productos químicos corrosivos y peligrosos.

mi.Aumento de la infraestructura en los mercados emergentes

La rápida industrialización y el desarrollo de infraestructura en regiones como Asia-Pacífico y América Latina han llevado a una mayor demanda de válvulas de alto rendimiento. A medida que estas regiones invierten en energía, productos químicos e instalaciones de tratamiento de agua, crece la necesidad de válvulas duraderas y confiables, incluidas válvulas de bola de titanio.

El titanio es un metal muy versátil y resistente a la corrosión, comúnmente utilizado en aplicaciones aeroespaciales, médicas e industriales. Los distintos grados de titanio se definen principalmente por sus elementos de aleación y propiedades mecánicas. Estos grados se pueden dividir en dos categorías amplias:titanio comercialmente puro (CP)yaleaciones de titanio.

Diferentes grados de titanio:

1.Grados de titanio comercialmente puro (CP)

El titanio CP es esencialmente titanio puro, con cantidades muy bajas de elementos de aleación (como hierro, oxígeno, carbono y nitrógeno). Los grados están numerados del 1 al 4 y cada grado tiene diferentes propiedades mecánicas, como resistencia, ductilidad y dureza.

• Grado 1(CP Ti Grado 1):

  • Composición: 99,5% titanio puro.
  • Propiedades: Muy alta resistencia a la corrosión, excelente conformabilidad y buena soldabilidad. Es el más dúctil y tiene la menor resistencia.
  • Aplicaciones: Dispositivos marinos, de procesamiento químico y médicos (implantes, prótesis).

• Grado 2(CP Ti Grado 2):

  • Composición: 99,2% titanio puro.
  • Propiedades: Buena combinación de resistencia, conformabilidad y resistencia a la corrosión. Tiene mayor resistencia que el Grado 1 pero aún mantiene una buena ductilidad.
  • Aplicaciones: Aplicaciones aeronáuticas, marinas e industriales, donde se necesita alta resistencia sin sacrificar la resistencia a la corrosión.

• Grado 3(CP Ti Grado 3):

  • Composición: 98,8% titanio puro.
  • Propiedades: Mayor resistencia que el Grado 2, pero aún conserva una ductilidad relativamente alta. Buena resistencia a la corrosión.
  • Aplicaciones: Procesamiento aeroespacial y químico.

• Grado 4(CP Ti Grado 4):

  • Composición: 98,0% titanio puro.
  • Propiedades: La resistencia más alta entre los grados comercialmente puros, con una resistencia a la corrosión ligeramente reducida en comparación con los grados 1 a 3.
  • Aplicaciones: Aplicaciones de servicio pesado en las industrias aeroespacial, marina y química.

2.Aleaciones de titanio

Las aleaciones de titanio se crean añadiendo elementos de aleación como aluminio, vanadio, molibdeno, hierro y otros. Estas aleaciones tienen una resistencia superior y pueden tratarse térmicamente para mejorar aún más sus propiedades mecánicas.

• Grado 5(Ti-6Al-4V):

  • Composición: 90% titanio, 6% aluminio, 4% vanadio.
  • Propiedades: La aleación de titanio más utilizada, ofrece un buen equilibrio entre resistencia, peso y resistencia a la corrosión. Tiene una excelente soldabilidad y es tratable térmicamente.
  • Aplicaciones: Aeroespacial, implantes médicos, componentes automotrices de alto rendimiento y aplicaciones marinas.

• Grado 7(Ti-0,15Pd):

  • Composición: 90% titanio, 0,15% paladio.
  • Propiedades: Similar al Grado 2 pero con paladio agregado para mejorar la resistencia a la corrosión, particularmente en ambientes ácidos.
  • Aplicaciones: Procesamiento químico, plantas desaladoras e intercambiadores de calor.

• Grado 9(Ti-3Al-2.5V):

  • Composición: 90% titanio, 3% aluminio, 2,5% vanadio.
  • Propiedades: Buena relación resistencia-peso, excelente resistencia a la corrosión y mejor conformabilidad que el Grado 5. Resistencia ligeramente menor que el Grado 5.
  • Aplicaciones: Aplicaciones aeroespaciales, de dispositivos médicos y marinas.

• Grado 23(Ti-6Al-4V ELI):

  • Composición: 90% titanio, 6% aluminio, 4% vanadio (con intersticiales extra bajos).
  • Propiedades: Una versión de Grado 5 con menores impurezas intersticiales, que proporciona mayor resistencia a la fractura y mejor soldabilidad, especialmente en aplicaciones críticas como implantes médicos.
  • Aplicaciones: Implantes médicos, particularmente en aplicaciones ortopédicas y dentales.

3.Otras aleaciones de titanio

Además de los grados estándar comercialmente puros y de aleación, el titanio a menudo se alea con otros elementos para lograr características específicas:

• Aleación Ti-6Al-4V (Grado 5): Se utiliza más comúnmente en aplicaciones aeroespaciales, médicas e industriales por su alta resistencia y peso ligero.
• Ti-6Al-2Sn-4Zr-6Mo (aleación de grado 7): Aplicaciones aeroespaciales y militares, especialmente donde la fuerza y ​​la resistencia a temperaturas extremas son críticas.
• Ti-15Mo-3Al-2.5Nb: Aplicaciones aeroespaciales y médicas donde son esenciales una alta resistencia y resistencia a la corrosión.

Resumen de grados de titanio:

Demanda regional y perspectivas del mercado

• América del norte: La demanda de válvulas de bola de titanio es fuerte en América del Norte, impulsada particularmente por la industria del petróleo y el gas, las aplicaciones aeroespaciales y la fabricación de productos químicos. Estados Unidos y Canadá son mercados clave, y muchos fabricantes producen válvulas de titanio tanto para uso interno como para exportación.

• Europa: Países como Alemania, Reino Unido y Francia tienen una demanda significativa de válvulas de bola de titanio, particularmente en los sectores químico y aeroespacial. Se espera que el mercado europeo crezca debido al enfoque en las energías renovables, el tratamiento de agua y la industria petroquímica.

• Asia-Pacífico: Esta región está siendo testigo de una rápida industrialización y desarrollo de infraestructura, lo que está impulsando la demanda de válvulas de bola de titanio. China y la India, en particular, tienen grandes sectores industriales, que incluyen productos químicos, petróleo y gas y tratamiento de agua, lo que contribuye a un crecimiento significativo del mercado.

• Medio Oriente y África: La industria del petróleo y el gas en Medio Oriente, particularmente en países como Arabia Saudita y los Emiratos Árabes Unidos, es un importante impulsor de la demanda de válvulas de titanio. Las duras condiciones ambientales de la región requieren el uso de materiales duraderos como el titanio.

• América Latina: Se espera que las economías emergentes de América Latina, como Brasil y México, impulsen la demanda de válvulas de titanio a medida que estos países invierten en infraestructura energética, plantas químicas e instalaciones de tratamiento de agua.

Especificaciones técnicas del producto:

Aplicaciones de la válvula de bola de titanio:

1.Procesamiento químico

• Productos químicos corrosivos: Las válvulas de bola de titanio se utilizan con frecuencia en la industria química para controlar el flujo de sustancias altamente corrosivas, como ácidos, álcalis y otros químicos reactivos.
• Manejo de fluidos: Son ideales para sistemas de manipulación de fluidos donde metales como el acero inoxidable se corroen o degradan con el tiempo. La resistencia del titanio a la mayoría de los ácidos (como el ácido sulfúrico) y los cloruros lo convierte en un material preferido.
• Seguridad: También se utilizan en aplicaciones críticas para la seguridad donde las fugas o fallas pueden provocar accidentes graves, lo que garantiza un rendimiento confiable incluso en condiciones extremas.

2.Tratamiento de Agua y Desalinización

• Sistemas de agua de mar y salmuera: El titanio es resistente al agua salada y a la salmuera, lo que lo hace ideal para aplicaciones en plantas de desalinización y tratamiento de agua de mar. Las válvulas de bola hechas de titanio pueden soportar las difíciles condiciones de las tuberías y bombas de agua de mar.
• Sistemas de ósmosis inversa: Las válvulas de titanio se utilizan en sistemas de ósmosis inversa para filtrar y purificar agua, especialmente en zonas costeras o instalaciones marinas.

3.Industria del petróleo y el gas

• Plataformas costa afuera: Las válvulas de bola de titanio se utilizan en plataformas petrolíferas y oleoductos marinos donde la exposición al agua de mar y otros elementos agresivos puede acelerar la corrosión. La alta resistencia y resistencia al agua salina hacen del titanio un material valioso.
• Servicios de gas ácido: En el refinado de petróleo y el procesamiento de gas, las válvulas de titanio se pueden utilizar en sistemas que manejan gases ácidos (como el sulfuro de hidrógeno) que normalmente corroerían el acero inoxidable u otros materiales.
• Sistemas Hidráulicos y Químicos: Estas válvulas también se utilizan en sistemas hidráulicos o sistemas de inyección de productos químicos dentro de la industria del petróleo y el gas debido a su capacidad para soportar ambientes agresivos.

4.Industrias farmacéutica y biotecnológica

• Materiales puros: En las industrias farmacéutica y biotecnológica, el titanio se valora por su no reactividad e inercia cuando entra en contacto con medicamentos, fármacos o compuestos biológicamente activos.
• Aplicaciones de sala limpia: Las válvulas de bola de titanio se utilizan a menudo en salas blancas y entornos esterilizados, donde la higiene y la prevención de la contaminación son clave. Ayudan a garantizar que no se produzca contaminación, ya que el titanio es resistente al crecimiento bacteriano.
• Sistemas Sanitarios: Estas válvulas también se utilizan en sistemas sanitarios para la producción de medicamentos, asegurando que mantengan su integridad y eviten cualquier contaminación.

5.Industria de alimentos y bebidas

• Equipo de procesamiento: Las válvulas de bola de titanio se utilizan en instalaciones de fabricación de alimentos y bebidas, especialmente para productos que requieren procesamiento estéril o alta pureza. El titanio es resistente a sustancias ácidas y corrosivas que se encuentran a menudo en el procesamiento de alimentos.
• Control de sabores y bebidas: En algunas plantas de fabricación de bebidas, especialmente en aplicaciones que involucran jugos, vino y lácteos, las válvulas de titanio pueden proporcionar un rendimiento confiable y duradero al tiempo que minimizan el riesgo de contaminación.

6.Aeroespacial y Defensa

• Ligero y de alta resistencia: En el sector aeroespacial, la alta relación resistencia-peso del titanio es crucial. Las válvulas de bola fabricadas con titanio se utilizan en sistemas de alta presión, controles hidráulicos y sistemas de combustible donde tanto el peso como la resistencia a la corrosión son cruciales.
• Aplicaciones militares: Las válvulas de titanio se utilizan en aplicaciones militares, como buques de guerra y submarinos, debido a su excepcional resistencia al agua de mar y a entornos extremos.

7.Generación de energía

• Sistemas de refrigeración y vapor: En las centrales eléctricas, las válvulas de bola de titanio se pueden utilizar en sistemas de refrigeración y transferencia de calor, especialmente en centrales nucleares y térmicas donde se utilizan agentes refrigerantes altamente corrosivos (por ejemplo, agua de mar).
• Sistemas geotérmicos: Los sistemas de energía geotérmica, que involucran agua caliente rica en minerales, a menudo requieren válvulas de titanio para soportar altas temperaturas y contenido de minerales corrosivos.

8.Fabricación de semiconductores y electrónica

• Sistemas ultrapuros: En las industrias de fabricación de semiconductores y electrónica, las válvulas de bola de titanio se utilizan en el transporte de gases y productos químicos ultrapuros, donde es necesario minimizar la contaminación.
• Compatibilidad con salas limpias: La alta resistencia del titanio a la corrosión y la no reactividad lo hacen adecuado para su uso en entornos de salas blancas, evitando reacciones no deseadas que puedan comprometer la calidad del producto.

9.Industria de pulpa y papel

• Procesos de Pulpa Química: La industria de la pulpa y el papel utiliza válvulas de bola de titanio en procesos de fabricación de pulpa química altamente corrosivos (por ejemplo, en sistemas de dióxido de cloro) y etapas de blanqueo debido a la capacidad del titanio para resistir tanto la alta presión como los químicos agresivos.

10.Aplicaciones marinas y offshore

• Agua salada y ambientes corrosivos: Las válvulas de bola de titanio se usan comúnmente en aplicaciones marinas, como sistemas de lastre, sistemas de enfriamiento para barcos y otros equipos marinos donde la exposición al agua salada es inevitable. Su capacidad para resistir la corrosión en tales condiciones los hace ideales para su uso en construcción naval y tuberías marinas.

11.Sistemas ambientales

• Sistemas de control de la contaminación: Las válvulas de bola de titanio se emplean en equipos de control de la contaminación, como depuradores o sistemas de tratamiento de gases de escape, donde la exposición a gases y productos químicos altamente ácidos es común.
• Tratamiento de aguas residuales: La resistencia del titanio a sustancias corrosivas y ambientes de alta presión lo convierte en una buena opción para manipular y controlar desechos, especialmente en condiciones ambientales adversas.

12.Laboratorios e instalaciones de investigación.

• Inerte y resistente a la corrosión: En los laboratorios científicos, las válvulas de titanio se utilizan a menudo en experimentos o sistemas que involucran productos químicos agresivos o donde la contaminación de materiales experimentales es una preocupación. También se utilizan en sistemas que necesitan soportar altas presiones y temperaturas.
