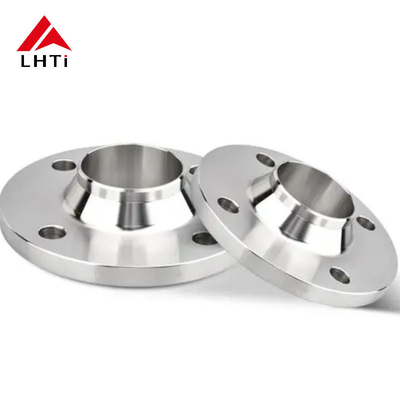

ASME B16.5 Clase 1 Clase 2 Clase 5 Cara elevada WNRF Flánxelas de cuello de soldadura Clase 300 para sistemas de tuberías

ASME B16.5 Clase 1 Clase 2 Clase 5 Cara elevada WNRF Flánxelas de cuello de soldadura Clase 300 para sistemas de tuberías

1. Introducción de las bridas ASME B16.5 WNRF:

ASME B16.5 es una norma que establece los requisitos para las bridas de tubería y los accesorios con bridas utilizados en sistemas de tuberías, típicamente en industrias tales como química, petroquímica, generación de energía,y petróleo y gas. Las clasificaciones de grado 1, grado 2 y grado 5, junto con el diseño de cara elevada (RF), son pertinentes para diferentes tipos de bridas de cuello de soldadura (WNRF),específicamente en la clasificación de presión de la clase 300 para sistemas de tuberíasAquí hay una descripción general de estos componentes:

2Los términos clave:

Flange de cuello de soldadura (WNRF): Una brida con un cuello largo y cónico que está soldado a la tubería.

Cara elevada (RF): diseño de brida en el que la superficie de sellado se eleva por encima del cuerpo de la brida para mejorar el sellado cuando se coloca una juntura entre las bridas.

Clase 300: se refiere a la presión nominal de la brida. Para las bridas de la Clase 300, la presión máxima que pueden soportar es de 300 libras por pulgada cuadrada (psi) a una temperatura específica.

Grado 1, Grado 2 y Grado 5: Estos son grados de materiales definidos por la norma ASME que especifican la resistencia, dureza y características de rendimiento del material utilizado para fabricar las bridas.Estos materiales son típicamente aleaciones de acero diseñadas para funcionar bien bajo alta presión y alta temperatura.

3Desglose de las calificaciones:

Grado 1:

• Generalmente se refiere al acero al carbono (A105) utilizado en las bridas.
• Es adecuado para aplicaciones de temperatura y presión moderadas.
• Proporciona una buena maquinabilidad y resistencia, que se utiliza típicamente para sistemas de tuberías estándar.

Grado 2:

• Esto se asocia a menudo con las bridas de acero de baja aleación (por ejemplo, A350 LF2).
• Se utiliza en entornos donde se necesita una mayor resistencia en comparación con el grado 1.
• Las bridas de grado 2 pueden ofrecer una mejor resistencia a los impactos y condiciones de alta presión, a menudo aplicadas en entornos industriales más exigentes.

Grado 5:

• Este grado de material se utiliza a menudo para aceros de aleación de alta resistencia, como el A182 F5.
• Las bridas de grado 5 se utilizan en ambientes de alta temperatura y presión.
• Estas bridas se encuentran a menudo en aplicaciones donde existen condiciones severas como alto calor y tensiones térmicas (por ejemplo, centrales eléctricas, refinerías).

Diseño de cara elevada (RF):

• La cara elevada es un diseño de brida común donde la cara de la brida se eleva para mejorar el sello hermético a la presión.
• La altura de la cara levantada puede variar, pero generalmente es de entre 1/16" y 1/4" dependiendo del tamaño de la brida.
• Las bridas de cara elevada se utilizan generalmente para aplicaciones de clase 150, clase 300 y clase 600, siendo la clase 300 la más común para requisitos de presión de rango medio.

Las bridas de la clase 300:

• Las bridas de clase 300 están calificadas para manejar 300 psi a una temperatura especificada, que generalmente oscila entre 150 ° F y 1000 ° F dependiendo del material utilizado.
• Estas bridas se utilizan ampliamente en aplicaciones de presión moderada y están diseñadas para proporcionar conexiones confiables y fuertes para sistemas de tuberías industriales.

Aplicaciones:

• Sistemas de tuberías: se utilizan típicamente para tuberías de líquido o gas en industrias como el petróleo y el gas, la petroquímica y el procesamiento químico.
• Envases a presión: donde se requiere un alto nivel de resistencia y sellado.
• Intercambiadores de calor: En plantas de generación de energía y refinerías, donde la transferencia de calor y la resistencia a la presión son cruciales.

Las especificaciones de material de las bridas:

1. Las especificaciones de la norma ASTM A105 (grado 1):

   • Especificación estándar para las bridas forjadas de acero al carbono.
   • Se utiliza para sistemas de tuberías con temperaturas que oscilan entre -20°F y 800°F.

2. Las especificaciones de la norma ASTM A350 LF2 (grado 2):

   • Se utiliza para aplicaciones de servicio de baja temperatura con un amplio rango de temperaturas de -50°F a 1000°F.
   • Apto para sistemas de tuberías que funcionan en condiciones criogénicas o bajo cero.

3. Las especificaciones de la norma ASTM A182 F5 (grado 5):

   • Un acero de aleación de alta temperatura y alta resistencia, adecuado para temperaturas de hasta 1000 °F o más.
   • A menudo se utiliza en la industria de generación de energía, refinerías y sistemas de tuberías de alta temperatura.

Las dimensiones de las bridas de la ASME B16.5:

• Las dimensiones de las bridas de cuello de soldadura (WNRF) según la norma ASME B16.5 varían según el tamaño de la brida y la clase de presión.
• Las dimensiones típicas incluyen el diámetro exterior (OD), el diámetro del círculo del perno (BCD) y el tamaño del orificio del perno, que cambian según la clase de presión y el tamaño nominal del tubo (NPS).

El grado 1, el grado 2 de la norma ASME B16.5Las bridas de cuello de soldadura de grado 5 con cara elevada de clase 300 son componentes críticos para garantizar el transporte seguro y eficiente de fluidos o gases a presión en muchos sectores industriales diferentes..

4. Grados de titanio:

5. Especificación de la brida de cuello de soldadura de titanio de la clase 300 ANSI B16.5:

Las características principales de la brida de cuello de soldadura de titanio de la clase 300 ANSI B16.5:

Las condiciones de los vehículos de la categoría M1 y M2

• La norma ANSI B16.5 define las dimensiones, las clasificaciones de presión, las tolerancias, los materiales y el marcado de las bridas de tubería y los accesorios con bridas.
• El estándar es ampliamente reconocido y utilizado en todas las industrias para especificaciones de bridas.

Clasificación de presión de la clase 300:

• Una brida de clase 300 está diseñada para manejar presiones de hasta 300 psi a una temperatura específica.
• La tolerancia a la presión varía con la temperatura, pero las bridas de clase 300 se utilizan en sistemas que requieren resistencia a presión media.

Material de titanio:

• El titanio es un material altamente resistente a la corrosión, lo que lo hace ideal para aplicaciones en industrias como procesamiento químico, desalinización de agua de mar, aeroespacial y entornos marinos.
• Las bridas de titanio proporcionan una relación superior de resistencia y peso y un excelente rendimiento a altas y bajas temperaturas.
• Los grados de titanio más utilizados para las bridas son el grado 2 (titanio puro comercialmente) y el grado 5 (una aleación de titanio con aluminio y vanadio),dependiendo de los requisitos específicos de la solicitud.

Diseño del cuello de soldadura:

• La brida de cuello de soldadura tiene un cuello largo y cónico, que proporciona una conexión fuerte y sin costuras cuando se soldan a una tubería.
• El cuello cónico ayuda a distribuir la tensión de manera más uniforme a lo largo de la tubería, lo que reduce el riesgo de grietas y fallas.
• Este diseño también hace que la brida sea más resistente a la presión y a las tensiones térmicas, por lo que es una opción común para sistemas de alta presión.

Cara levantada (RF):

• El diseño de cara elevada (RF) es común para las bridas que necesitan un sello apretado.
• El área elevada asegura una mejor compresión de la junta y un sellado más eficaz entre las bridas cuando están atornilladas juntas.
• Las bridas de cara elevada se utilizan a menudo en sistemas donde la brida se emparejará con juntas para sellar bajo presión.

Las dimensiones de las bridas:

• Las dimensiones de las bridas de cuello de soldadura de titanio de la clase 300 variarán en función del tamaño nominal del tubo (NPS) y la clase de presión.
• Las dimensiones comunes incluyen el diámetro exterior (OD), el diámetro del círculo del perno (BCD), el diámetro del orificio del perno y la altura de la cara elevada.
• Estas dimensiones están estandarizadas de acuerdo con la especificación ANSI B16.5 para garantizar la compatibilidad con otros componentes del sistema de tuberías.

Resistencia a la corrosión:

• El titanio es altamente resistente a una variedad de entornos corrosivos, incluidos ácidos, agua salada y condiciones de alta temperatura.
• El titanio de grado 2 (titanio comercialmente puro) se utiliza ampliamente en muchas aplicaciones debido a su excelente resistencia a la corrosión y su bajo costo en comparación con aleaciones como el grado 5,que tiene una mejor resistencia y resistencia al calor pero una resistencia ligeramente reducida a la corrosión.

Aplicaciones:

• Procesamiento químico: para sistemas que manejan productos químicos agresivos, donde la resistencia a la corrosión es crítica.
• Desalinización de agua de mar: La resistencia del titanio a la corrosión del agua salada lo hace ideal para aplicaciones marinas y de desalinización.
• Aeroespacial: ligero y resistente, el titanio se utiliza en entornos de alto rendimiento y alta temperatura.
• Marina: Las bridas hechas de titanio son comunes en la industria marina debido a su capacidad para resistir la corrosión en el agua de mar.
• Generación de energía: Algunas centrales eléctricas utilizan componentes de titanio en intercambiadores de calor y otros sistemas que están expuestos a altas presiones y temperaturas.

6Las ventajas de las bridas de cuello de soldadura de titanio:

Alta relación resistencia-peso: El titanio es ligero y resistente, por lo que es útil para reducir el peso total de los sistemas de tuberías manteniendo la resistencia.

Resistencia a la corrosión superior: El titanio es especialmente eficaz en ambientes agresivos y de alta temperatura, como los que se encuentran en aplicaciones químicas, marinas y aeroespaciales.

Durabilidad y longevidad: Las bridas de titanio tienen una larga vida útil debido a su capacidad para resistir la corrosión, el desgaste y el desgaste, lo que resulta en un mantenimiento y reemplazo menos frecuentes.

Resistencia a altas temperaturas: el titanio puede funcionar en una amplia gama de temperaturas, incluidas las condiciones criogénicas y de alta temperatura,que lo hace adecuado para una variedad de aplicaciones industriales.

Soldaduras sin costuras y fuertes: el diseño del cuello de soldadura asegura que la conexión entre la brida y la tubería sea fuerte y proporciona una transición suave para evitar la concentración de tensión.
