Detalles del producto
Lugar de origen: Baoji, Shaanxi, China
Nombre de la marca: LHTi
Certificación: ISO9001, CE, API,etc
Número de modelo: Freno de titanio
Pago y términos de envío
Cantidad de orden mínima: 100 piezas
Precio: Negociable
Detalles de empaquetado: todas las mercancías están envasadas con materiales de envío marítimo o requeridos por el comprador
Tiempo de entrega: aproximadamente 15-25 días para la entrega
Condiciones de pago: LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 5000 piezas por mes
Temporada de trabajo: |
-60℃~250℃ |
Pago: |
TT y aypal |
Control de calidad: |
Inspección Profesional |
País de origen: |
Estados Unidos |
Clase de presión: |
CL150 |
Comodidad: |
Flanca de soldadura plana/flanca de placa de soldadura |
Tratamiento de la superficie: |
Polvo, chorro de arena, anodizado, etc. |
Artesanía: |
El casting |
Conexión: |
Saldado |
Fabricante: |
ABC Corporation |
plazo de pago: |
T/T, L/C, etc. |
Superficie: |
RF |
Tipo de junta: |
En el caso de las heridas en espiral/sin amianto/PTFE |
Utilización: |
Cristales de acoplamiento |
Prueba: |
Prueba ultrasónica |
Temporada de trabajo: |
-60℃~250℃ |
Pago: |
TT y aypal |
Control de calidad: |
Inspección Profesional |
País de origen: |
Estados Unidos |
Clase de presión: |
CL150 |
Comodidad: |
Flanca de soldadura plana/flanca de placa de soldadura |
Tratamiento de la superficie: |
Polvo, chorro de arena, anodizado, etc. |
Artesanía: |
El casting |
Conexión: |
Saldado |
Fabricante: |
ABC Corporation |
plazo de pago: |
T/T, L/C, etc. |
Superficie: |
RF |
Tipo de junta: |
En el caso de las heridas en espiral/sin amianto/PTFE |
Utilización: |
Cristales de acoplamiento |
Prueba: |
Prueba ultrasónica |

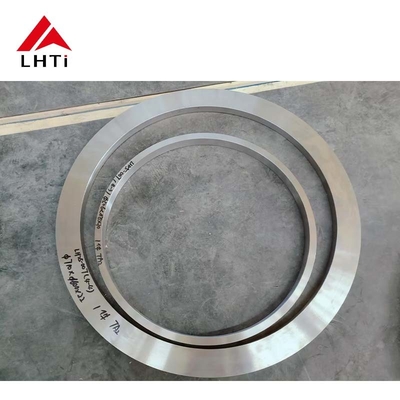

ASME B16.5 SO Deslizamiento de las bridas en las bridas Clase 150 SORF Caras elevadas para sistemas de suministro de agua
La brida ASME B16.5 SO (Slip-On Flanges) Clase 150 SORF (Slip-On Raised Face) es un tipo de brida ampliamente utilizado en sistemas de suministro de agua debido a su fiabilidad, facilidad de instalación,y propiedades de sellado eficacesEste tipo de brida está clasificado para la clase 150, que es adecuada para sistemas con presiones de hasta 150 psi, por lo que es ideal para tuberías de suministro de agua de baja a media presión.El diseño Slip-On permite que la brida se deslice fácilmente sobre el extremo de la tubería y se soldó tanto por dentro como por fuera para garantizar una seguridadEl diseño de cara elevada (RF) proporciona una superficie de sellado elevada, mejorando el contacto con la junta y el rendimiento de sellado.prevención de fugas en los sistemas de suministro de aguaEstas bridas se fabrican típicamente con materiales como acero al carbono, acero inoxidable u otros materiales resistentes a la corrosión, lo que garantiza la durabilidad en los sistemas de transporte de agua.
La cara elevada ASME B16.5 SO Flange Class 150 SORF se utiliza principalmente en sistemas de suministro de agua, sistemas de riego y sistemas de gestión de aguas residuales.Su simple proceso de instalación y su fuerte capacidad de sellado lo hacen ideal para tuberías municipales e industriales de transporte de aguaEn comparación con las bridas tradicionales, este diseño ofrece una mayor rentabilidad, reduciendo el tiempo de instalación y los costes, al tiempo que garantiza una conexión segura y una resistencia a la corrosión a largo plazo.la norma ASME B16.5 SO Flange Clase 150 SORF Raised Face es una solución ideal para sistemas de suministro de agua, que ofrece rentabilidad, facilidad de instalación y un buen funcionamiento de sellado,lo que lo hace perfecto para aplicaciones que requieren un transporte acuático confiable.
2.Las especificaciones para las bridas de revestimiento y los brides de cuello de soldadura de titanio de la norma ASME B16.5:
| Diámetro del taladro | Duración a través del eje | ||||||||||||||||||
| Tamaño nominal del tubo | Diámetro exterior de la brida | El grosor de la brida | Hub Dia, en la base. | El rostro levantado Dia. | En el punto de soldadura. | Cuello de soldadura | Slip on. ¿ Qué haces? | Cuello de soldadura | Slip on. ¿ Qué haces? | ||||||||||
| En el | En el caso de los | En el | En el caso de los | En el | En el caso de los | En el | En el caso de los | En el | En el caso de los | En el | En el caso de los | En el | En el caso de los | En el | En el caso de los | En el | En el caso de los | En el | En el caso de los |
| 1/2" de largo | 15 | 3.50 | 88.90 | 0.44 | 11.11 | 1.19 | 30.16 | 1.38 | 34.93 | 0.84 | 21.34 | 0.62 | 15.75 | 0.88 | 22.35 | 1.88 | 47.63 | 0.63 | 15.88 |
| 3/4 de pulgada | 20 | 3.88 | 98.43 | 0.50 | 12.70 | 1.50 | 38.10 | 1.69 | 42.86 | 1.05 | 26.67 | 0.82 | 20.83 | 1.09 | 27.69 | 2.06 | 52.39 | 0.63 | 15.88 |
| 1 " | 25 | 4.25 | 107.95 | 0.56 | 14.29 | 1.94 | 49.21 | 2.00 | 50.80 | 1.32 | 33.53 | 1.05 | 26.67 | 1.36 | 34.54 | 2.19 | 55.56 | 0.69 | 17.46 |
| 1-1/4 " | 32 | 4.63 | 117.48 | 0.63 | 15.88 | 2.31 | 58.74 | 2.50 | 63.50 | 1.66 | 42.16 | 1.38 | 35.05 | 1.70 | 43.18 | 2.25 | 57.15 | 0.81 | 20.64 |
| 1 y media". | 40 | 5.00 | 127.00 | 0.69 | 17.46 | 2.56 | 65.09 | 2.88 | 73.03 | 1.90 | 48.26 | 1.61 | 40.89 | 1.95 | 49.53 | 2.44 | 61.91 | 0.88 | 22.23 |
| 2′′ | 50 | 6.00 | 152.40 | 0.75 | 19.05 | 3.06 | 77.79 | 3.63 | 92.08 | 2.38 | 60.45 | 2.07 | 52.58 | 2.44 | 61.98 | 2.50 | 63.50 | 1.00 | 25.40 |
| 2 y media. | 65 | 7.00 | 177.80 | 0.88 | 22.23 | 3.56 | 90.49 | 4.13 | 104.78 | 2.88 | 73.15 | 2.47 | 62.74 | 2.94 | 74.68 | 2.75 | 69.85 | 1.13 | 28.58 |
| 3 pulgadas | 80 | 7.50 | 190.50 | 0.94 | 23.81 | 4.25 | 107.95 | 5.00 | 127.00 | 3.50 | 88.90 | 3.07 | 77.98 | 3.57 | 90.68 | 2.75 | 69.85 | 1.19 | 30.16 |
| 3-1/2 " | 90 | 8.50 | 215.90 | 0.94 | 23.81 | 4.81 | 122.24 | 5.50 | 139.70 | 4.00 | 101.60 | 3.55 | 90.17 | 4.07 | 103.38 | 2.81 | 71.44 | 1.25 | 31.75 |
| 4 " | 100 | 9.00 | 228.60 | 0.94 | 23.81 | 5.31 | 134.94 | 6.19 | 157.16 | 4.50 | 114.30 | 4.03 | 102.36 | 4.57 | 116.08 | 3.00 | 76.20 | 1.31 | 33.34 |
| 5 pulgadas | 125 | 10.00 | 254.00 | 0.94 | 23.81 | 6.44 | 163.51 | 7.31 | 185.74 | 5.56 | 141.22 | 5.05 | 128.27 | 5.66 | 143.76 | 3.50 | 88.90 | 1.44 | 36.51 |
| 6 pulgadas | 150 | 11.00 | 279.40 | 1.00 | 25.40 | 7.56 | 192.09 | 8.50 | 215.90 | 6.63 | 168.40 | 6.07 | 154.18 | 6.72 | 170.69 | 3.50 | 88.90 | 1.56 | 39.69 |
| 8′′ | 200 | 13.50 | 342.90 | 1.13 | 28.58 | 9.69 | 246.06 | 10.63 | 269.88 | 8.63 | 219.20 | 7.98 | 202.69 | 8.72 | 221.49 | 4.00 | 101.60 | 1.75 | 44.45 |
| 10 pulgadas | 250 | 16.00 | 406.40 | 1.19 | 30.16 | 12.00 | 304.80 | 12.75 | 323.85 | 10.75 | 273.05 | 10.02 | 254.51 | 10.88 | 276.35 | 4.00 | 101.60 | 1.94 | 49.21 |
| 12 pulgadas | 300 | 19.00 | 482.60 | 1.25 | 31.75 | 14.38 | 365.13 | 15.00 | 381.00 | 12.75 | 323.85 | 12.00 | 304.80 | 12.88 | 327.15 | 4.50 | 114.30 | 2.19 | 55.56 |
| 14 pulgadas | 350 | 21.00 | 533.40 | 1.38 | 34.93 | 15.75 | 400.05 | 16.25 | 412.75 | 14.00 | 355.60 | 13.25 | 336.55 | 14.14 | 359.16 | 5.00 | 127.00 | 2.25 | 57.15 |
| 16 pulgadas | 400 | 23.50 | 596.90 | 1.44 | 36.51 | 18.00 | 457.20 | 18.50 | 469.90 | 16.00 | 406.40 | 15.25 | 387.35 | 16.16 | 410.46 | 5.00 | 127.00 | 2.50 | 63.50 |
| 18 pulgadas | 450 | 25.00 | 635.00 | 1.56 | 39.69 | 19.88 | 504.83 | 21.00 | 533.40 | 18.00 | 457.20 | 17.25 | 438.15 | 18.18 | 461.77 | 5.50 | 139.70 | 2.69 | 68.26 |
| 20 pulgadas | 500 | 27.50 | 698.50 | 1.69 | 42.86 | 22.00 | 558.80 | 23.00 | 584.20 | 20.00 | 508.00 | 19.25 | 488.95 | 20.20 | 513.08 | 5.69 | 144.46 | 2.88 | 73.03 |
| 24" de largo | 600 | 32.00 | 812.80 | 1.88 | 47.63 | 26.13 | 663.58 | 27.25 | 692.15 | 24.00 | 609.60 | 23.25 | 590.55 | 24.25 | 615.95 | 6.00 | 152.40 | 3.25 | 82.55 |
3Ventajas de las bridas de titanio de grado 2:
El titanio de grado 2 es el material más solicitado en la industria de tuberías, válvulas y accesorios debido a su excepcional resistencia y resistencia a la corrosión.La mayoría de nuestros productos están hechos de titanio ASTM B381 grado 2, que es fácilmente disponible y altamente resistente a la oxidación, similar a las propiedades de resistencia a la corrosión del acero inoxidable 316 utilizado en equipos marinos.,Conocido por su resistencia superior a altas temperaturas, así como por su excelente maleabilidad y soldabilidad.
El titanio se utiliza comúnmente en aplicaciones que requieren resistencia a altas temperaturas y presión, al tiempo que ofrece un peso reducido.como los marcos de los avionesGracias a su excepcional resistencia a la corrosión en ambientes marinos y clorados,Las bridas de titanio también son muy buscadas para operaciones de perforación en alta mar y conjuntos de intercambiadores de calor.
El titanio es un metal con una excelente formabilidad y funcionalidad, que puede ser formado tanto en caliente como en frío, manteniendo sus notables propiedades mecánicas.El titanio es mucho más ligero que el acero estándar (aproximadamente un 40-45% más ligero)Aunque no son tan ligeras como el aluminio, las bridas y accesorios de titanio proporcionan un equilibrio práctico de resistencia y peso.haciéndolos más convenientes para trabajar con en varias aplicaciones.
4. Envases de titanio de deslizamiento en la brida:
Las bridas deslizantes de titanio se envasan normalmente para garantizar la protección durante el transporte y el almacenamiento.con material de acolchado o amortiguación de espuma para evitar cualquier dañoA menudo se envuelven en plástico para proteger la superficie de arañazos, humedad y corrosión, y pueden ser recubiertos con materiales anticorrosivos como aceite.Se puede utilizar envoltura de burbujas o espuma alrededor de las bridasEl embalaje está claramente etiquetado con instrucciones de manejo y detalles del producto, y se puede aplicar una correa para asegurar el paquete firmemente.Se utilizan inserciones de espuma personalizadas o bandejas moldeadas cuando es necesario para tamaños especializados o protección adicionalEl embalaje garantiza que las bridas de titanio permanezcan seguras e intactas durante el transporte.
5Características clave de las bridas de deslizamiento de titanio de la norma ASME B16.5:
La brida deslizante de titanio ANSI B16.5 es un tipo de brida de tubería fabricada de acuerdo con la norma ANSI/ASME B16.5,ampliamente utilizado en entornos industriales donde la resistencia a la corrosión y la resistencia son esencialesEstá hecho de aleación de titanio (como Gr1, Gr2 o Gr5), que ofrece una excelente resistencia a la corrosión, especialmente en entornos con productos químicos, agua de mar o altas temperaturas.Gr1 y Gr2 son titanio comercialmente puro, adecuado para aplicaciones que requieren una alta resistencia a la corrosión, mientras que Gr5 es una aleación de titanio que proporciona una mayor resistencia para aplicaciones donde se necesita más resistencia.
Esta brida está diseñada como un tipo Slip-On, lo que significa que se desliza sobre la tubería y está conectada por soldadura en los lados interno y externo, por lo que es fácil de instalar,especialmente en sistemas de baja y media presiónEl diseño de cara elevada aumenta la superficie de sellado, lo que ayuda a mejorar el rendimiento de sellado de las juntas y reduce el riesgo de fugas,especialmente en sistemas de alta presión o aplicaciones que requieren un sellado estrecho.
La brida de titanio de deslizamiento ANSI B16.5 suele estar disponible en varias clasificaciones de presión, como la clase 150, 300, 600, para cumplir con los requisitos de diferentes condiciones de presión.Una brida de clase 300 puede soportar hasta 300 psi de presiónAdemás, las propiedades ligeras y de alta resistencia del titanio lo hacen ampliamente utilizado en campos con requisitos de peso estrictos, como las plataformas aeroespaciales o marinas.
La resistencia a la corrosión de la brida la hace muy duradera en ambientes duros, como el tratamiento de agua de mar, las industrias petroquímica y farmacéutica,Prolongación efectiva de la vida útil de los equiposLa excelente resistencia al desgaste y a las altas temperaturas de la aleación de titanio le permiten resistir las fluctuaciones de temperatura, reduciendo los costes de mantenimiento y la frecuencia de sustitución.aumentando así su fiabilidad durante el funcionamiento a largo plazo.
La facilidad de instalación es una de las principales ventajas de esta brida: su diseño deslizante simplifica el proceso de instalación en comparación con otros tipos de bridas.especialmente en espacios reducidos o situaciones en las que se requiere una instalación rápidaEn general, la brida de titanio deslizante ANSI B16.5 se utiliza ampliamente en varias industrias, particularmente en sistemas que requieren resistencia a la corrosión y alta resistencia.debido a su excelente resistencia a la corrosión, alta resistencia, buen funcionamiento de sellado y facilidad de instalación.
