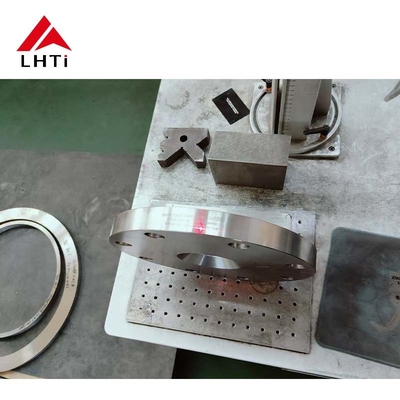

Gr5 Gr7 Clase 150 ASME B16.5 Flansas de titanio deslizante en la brida cara elevada SORF para sistemas de tuberías

Gr5 Gr7 Clase 150 ASME B16.5 Flansas de titanio deslizante en la brida cara elevada SORF para sistemas de tuberías

Introducción:

En industrias que requieren una resistencia excepcional, resistencia a la corrosión y materiales ligeros, las aleaciones de titanio son una opción ideal.incluida la industria aeroespacialCuando se combinan con las especificaciones ASME B16.5, estas aleaciones se convierten en parte de un sistema confiable para componentes de tuberías como bridas deslizantes,que son cruciales para conectar las tuberías de forma seguraEste artículo explora las características, ventajas, aplicaciones y métodos de instalación de las bridas de deslizamiento Ti Gr 2, Ti Gr 7 y Ti Gr 12, específicamente en la norma ASME B16.5 Configuración de tubería sin costura de clase 150# 1/2".

1Características y propiedades del material:

Ti Gr 2 (titanio de grado 2)

• Composición: 99,2% de titanio (titanio puro).
• Resistencia a la corrosión: Excelente, especialmente en ácidos no oxidantes, agua salada y cloruros.
• Resistencia: Mediana, ideal para aplicaciones que requieren una resistencia moderada pero una alta resistencia a la corrosión.
• Saldurabilidad: Excelente, lo que permite una fácil unión con otros materiales o grados de titanio.
• Características clave: Su alta ductilidad y formabilidad lo hacen adecuado para la fabricación de componentes complejos.

Ti Gr 7 (titanio con aleación de paladio)

• Composición: Titanio (99%) y 0,12-0,25% de paladio.
• Resistencia a la corrosión: excepcional, especialmente en el ácido sulfúrico y los cloruros.
• Resistencia: Media, ligeramente superior al grado 2 debido a la presencia de paladio.
• Saldurabilidad: Excelente, con una mejor soldurabilidad en comparación con otras aleaciones de titanio.
• Características clave: Conocido por su resistencia superior a los ambientes ácidos y su uso en industrias químicas agresivas.

Ti Gr 12 (titanio con aleación de molibdeno)

• Composición: Titanio (98,8%) con 0,3% de molibdeno y 0,25% de niobio.
• Resistencia a la corrosión: Excelente en la reducción de ácidos y agua de mar.
• Resistencia: media, con mayor resistencia que el titanio puro.
• Soldadura: muy buena, con una fabricabilidad superior.
• Características clave: Su alta resistencia y excelente resistencia a la corrosión lo hacen ideal para industrias que implican aplicaciones a altas temperaturas.

Información sobre el producto

2- Ventajas de las bridas deslizantes Ti Gr 2, Gr 7 y Gr 12:

Resistencia a la corrosión: Las aleaciones de titanio, especialmente las de grado 2, grado 7 y grado 12, ofrecen una resistencia a la corrosión sin igual.Procesamiento químico, y aplicaciones marinas, donde prevalecen ambientes corrosivos.

Ligero: Las aleaciones de titanio son significativamente más ligeras que el acero inoxidable, lo que las convierte en una excelente opción en industrias donde la reducción de peso es importante, como la aeroespacial y la automotriz.

Relación resistencia/peso: A pesar de sus propiedades ligeras, las aleaciones de titanio proporcionan una resistencia impresionante, lo que las hace ideales para aplicaciones que requieren una gran resistencia y un peso mínimo.como componentes militares y aeroespaciales.

Durabilidad y longevidad: la resistencia del titanio al desgaste, la fatiga y la grieta asegura que los componentes hechos de estos materiales tendrán una vida útil más larga,reducción de los costes de inactividad y mantenimiento.

Saldurabilidad: Los tres grados (Ti Gr 2, Gr 7 y Gr 12) son fáciles de soldar, lo que simplifica los procesos de instalación y mantenimiento.

3Aplicaciones de las bridas deslizantes de los grados 2, 7 y 12:

Industria marina: el titanio es resistente a la corrosión del agua salada, por lo que es un material ideal para tuberías marinas y componentes como bridas deslizantes.mientras que el Ti Gr 7 puede utilizarse para una exposición química más agresiva en el medio marino..

Industria química y petroquímica: Ti Gr 7, con su resistencia superior a los ácidos y cloruros, se utiliza ampliamente en plantas de procesamiento químico para conexiones de tuberías en ambientes hostiles.

Aeroespacial y Automotriz: La alta relación resistencia/peso de Ti Gr 2 y Gr 12 los hace ideales para componentes en los sectores aeroespacial y automotriz, especialmente para aplicaciones de alto rendimiento.

Equipo médico: el titanio puro (Ti Gr 2) se utiliza en aplicaciones médicas como los implantes, donde la biocompatibilidad y la resistencia a la corrosión son clave.

Energía y generación de energía: Las aleaciones de titanio se utilizan en intercambiadores de calor, condensadores y sistemas de tuberías por su resistencia a altas temperaturas y fluidos corrosivos.

4- Cómo instalar y conectar las bridas deslizantes Ti Gr 2, Gr 7 y Gr 12:

Las bridas deslizantes son uno de los métodos más populares para conectar tuberías en una variedad de industrias.5 1/2" de clase 150# 1/2" de tubo sin costura

Preparación:

• Asegúrese de que tanto la brida como los extremos de la tubería estén limpios, libres de suciedad, óleo y óxido, ya que los contaminantes pueden afectar el sello y la conexión.
• Compruebe la alineación de la tubería y la brida para asegurar el ajuste adecuado.

El conjunto:

• Deslice la brida de deslizamiento sobre la tubería hasta que se sitúe contra el extremo de la tubería.
• Asegúrese de que la brida se ajuste bien contra la tubería y se alinee con los orificios del perno.

- ¿ Qué es eso?

• Insertar los tornillos a través de los orificios de los tornillos de la brida y apretarlos uniformemente en un patrón cruzado para evitar la distorsión.
• Utilice una llave inglesa de par para aplicar el par adecuado, asegurándose de que la brida esté bien sujetada sin apretar demasiado, lo que podría dañar el material de titanio.

Las condiciones de ensayo de las máquinas de ensayo de los equipos de ensayo de las máquinas de ensayo de las máquinas de ensayo de los equipos de ensayo de los equipos de ensayo de las máquinas de ensayo de los equipos de ensayo de las máquinas de ensayo de los equipos de ensayo de las máquinas de ensayo de los equipos de ensayo de las máquinas de ensayo de los equipos de ensayo de los equipos de ensayo de las máquinas de ensayo de los equipos de ensayo.

• Para mayor resistencia, la brida deslizante se puede soldar a la tubería.

Prueba de fugas:

• Después de la instalación, es esencial realizar un ensayo de presión para comprobar si hay fugas en la conexión de la brida.

5Conclusión:

Ti Gr 2, Gr 7 y Gr 12 Slip-On Flanges son componentes esenciales para crear conexiones de tuberías duraderas, resistentes a la corrosión y fuertes en industrias que van desde la marina hasta la aeroespacial.Estas aleaciones de titanio, cuando se utiliza con las normas ASME B16.5, ofrece la combinación perfecta de peso ligero, resistencia y resistencia excepcional a ambientes hostiles.alineación Las industrias de la construcción, de los tornillos y de la soldadura pueden asegurarse de que sus sistemas de tuberías sean seguros, eficientes y duraderos.

Si usted está trabajando con ambientes químicamente agresivos, aplicaciones de alta temperatura, o necesita una solución ligera,Las bridas de titanio de deslizamiento proporcionan una excelente opción que garantiza la fiabilidad y la longevidad en los sistemas de tuberías.
