ASME B16.5 Clase 150 Carazón levantada BLRF Ti Gr2 Ti Gr5 Ti Gr7 para aplicaciones profesionales en tuberías

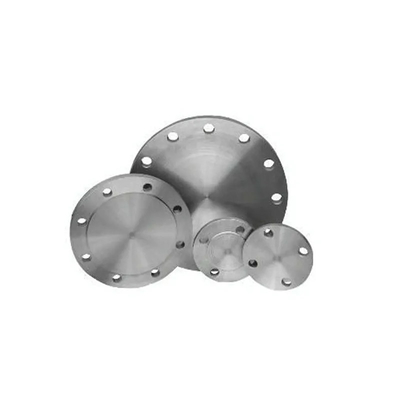

Flange ciego de titanio (Ti Gr2, Ti Gr5, Ti Gr7) ASME B16.5 Clase 150 BLRF con cara elevada para aplicaciones en tuberías

Resumen del producto: Flange ciega de titanio ASME B16.5

La brida ciega de titanio ASME B16.5 Clase 150 es un tipo de brida fabricada de acuerdo con la norma ASME B16.5, diseñada específicamente para aplicaciones de baja presión.Está disponible en varios grados de titanio, como el titanio de grado 2 (Ti Gr2), Titanio de grado 5 (Ti Gr5) y Titanio de grado 7 (Ti Gr7). A continuación se presenta una descripción detallada de la brida ciega de titanio ASME B16.5 clase 150:

La norma ASME B16.5 establece que:

• Ámbito de aplicación:ASME B16.5 describe las especificaciones para las dimensiones, tolerancias, materiales, marcas y procedimientos de ensayo de las bridas de tubería y los accesorios relacionados.
• Clase 150:La designación de clase 150 indica que la brida está calificada para una presión de hasta 150 psi en condiciones de temperatura ambiente estándar.Esta clasificación de presión lo hace adecuado para aplicaciones de baja presión.

Grados de titanio:

• Titanio de grado 2 (Ti Gr2):Este grado es titanio comercialmente puro (titanio CP), conocido por su excelente resistencia a la corrosión, formabilidad y soldabilidad.Se utiliza ampliamente en varios sectores industriales debido a estas propiedades.

• Titanio de grado 5 (Ti Gr5):También conocida como Ti-6Al-4V, esta aleación de titanio contiene 90% de titanio, 6% de aluminio y 4% de vanadio.y las industrias de procesamiento químico por su alta resistencia, dureza y resistencia al calor.

• Titanio de grado 7 (Ti Gr7):El titanio de grado 7 contiene una pequeña cantidad de paladio (0,15%), lo que mejora su resistencia a la corrosión, especialmente en entornos reductores y ligeramente oxidantes.Esto lo convierte en un material ideal para entornos altamente corrosivos como el procesamiento químico y las aplicaciones marinas.

Características del diseño:

• Tipo de cara:La brida ciega puede venir con diferentes tipos de cara, incluida la cara elevada (RF), la cara plana (FF) o la articulación de tipo anillo (RTJ), dependiendo de las necesidades de sellado de la aplicación.

• Las dimensiones:La norma ASME B16.5 proporciona especificaciones precisas para dimensiones como el diámetro exterior (OD), el diámetro del círculo del perno (BC), el diámetro del orificio del perno (BH) y el grosor general (T).Estas dimensiones aseguran que las bridas sean compatibles con otras normas ASME B16.5 flanges, que permiten una fácil intercambiabilidad.

Grados de titanio para la brida ciega de titanio ASME B16.5

El grado de titanio 2 (Ti-CP):

• Composición:990,2% de titanio, 0,25% de hierro, 0,3% de oxígeno y oligoelementos.

• Propiedades:

  • Fuerza:Bajo en comparación con las aleaciones de titanio, pero aún más alto que muchos aceros.
  • Resistencia a la corrosión:Excelente, especialmente contra los cloruros.
  • Las características de las máquinas de soldadura:Buena soldabilidad y fabricabilidad.

• Aplicaciones:Se utiliza en el procesamiento químico, los entornos marinos, los implantes médicos (sin carga) y las aplicaciones arquitectónicas.

Unidad de control de las emisiones de CO2

• Composición:90% de titanio, 6% de aluminio, 4% de vanadio.

• Propiedades:

  • Fuerza:Excepcional relación fuerza-peso, superior al titanio de grado 2.
  • Resistencia a la corrosión:Bueno, aunque no tan alto como el grado 2. Adecuado para muchos ambientes.
  • Resistencia a la temperatura:Mantiene resistencia a temperaturas más altas, ideal para aplicaciones aeroespaciales y de alto rendimiento.

• Aplicaciones:Comúnmente utilizado en la industria aeroespacial (marinas, motores a reacción), equipos marinos, implantes médicos, componentes de automóviles y equipos deportivos.

El grado de titanio 7 (Ti-0,15Pd):

• Composición:Aleación de titanio con 0,15% de paladio.

• Propiedades:

  • Resistencia a la corrosión:Resistencia excepcional a la corrosión, especialmente en entornos de reducción.
  • Las características de las máquinas de soldadura:Buena soldabilidad, adecuada para soldadura y fabricación.
  • Fuerza:Resistencia inferior a la del grado 5, pero todavía suficiente para muchas aplicaciones.

• Aplicaciones:Se utiliza principalmente en el procesamiento químico, plantas de desalinización, entornos marinos y aplicaciones que requieren una resistencia superior a la corrosión.

Las ventajas de usar bridas de titanio

1. Resistencia a la corrosión superior: El titanio es inmune a la oxidación y la corrosión en ambientes como el agua de mar, soluciones ácidas y otros medios químicamente agresivos.Esto prolonga la vida útil de la brida y reduce los costos de mantenimiento.
2. Peso ligero: Las aleaciones de titanio, en particular Ti Gr2 y Ti Gr5, son conocidas por sus propiedades ligeras y resistentes.Esto es particularmente ventajoso en aplicaciones aeroespaciales y de ingeniería de alto rendimiento donde el peso es un factor crítico.
3. Resistencia a altas temperaturas: El titanio tiene un buen rendimiento tanto en condiciones de baja como de alta temperatura.
4. Excelente resistencia a la fatiga: El titanio es altamente resistente a la fatiga, lo que garantiza que la brida funcione de manera fiable durante un período prolongado, incluso en condiciones de presión cíclica o fluctuante.
5. Mejora de la durabilidad: Las aleaciones de titanio presentan una durabilidad excepcional, lo que significa que los componentes fabricados con estos materiales tienen menos probabilidades de sufrir daños con el tiempo, lo que reduce la necesidad de reemplazos.

Aplicaciones de las bridas de titanio

• Procesamiento químico: Las bridas de titanio, en particular Ti Gr2, son ideales para aplicaciones donde las tuberías transportan productos químicos, ácidos u otros fluidos agresivos.Su resistencia a la corrosión garantiza la seguridad y reduce la probabilidad de fugas.
• Marítimo y en alta mar: En los ambientes marinos, donde el agua de mar puede degradar rápidamente los materiales estándar, las bridas de titanio se utilizan para sellar de alto rendimiento y larga duración.
• Aeronautica y aeroespacial: En la industria aeroespacial, la necesidad de materiales ligeros pero fuertes es primordial.La excelente relación resistencia-peso del titanio y su resistencia a la corrosión lo convierten en una opción ideal para las bridas utilizadas en aviones o sistemas de cohetes.
• Instalaciones de desalinización: Las bridas de titanio se utilizan ampliamente en las instalaciones de desalinización, donde ayudan a transformar el agua de mar en agua dulce, soportando condiciones de alta presión y corrosión del agua de mar.
• Generación de energía: Utilizado en centrales eléctricas, especialmente aquellas que tratan con fluidos y productos químicos de alta temperatura, el titanio proporciona una larga vida útil.

Características y ventajas clave de las bridas ciegas de titanio ASME B16.5

• Normas de alta calidad: Conforme a las disposiciones delSe aplican las siguientes condiciones:5La norma, que garantiza las dimensiones adecuadas, las calificaciones de presión y la compatibilidad de las bridas.
• Capacidades de sellado robustas: El diseño de la cara elevada mejora la capacidad de la brida para formar sellos apretados cuando se usa con juntas, mejorando la integridad general del sistema de tuberías.
• Fácil de instalar: El patrón estándar del orificio del perno y las dimensiones del círculo del perno hacen que sea fácil de instalar y reemplazar cuando sea necesario.
• Con el tiempo, es más rentable: A pesar del mayor coste inicial del material, los requisitos de mantenimiento reducidos y la mayor duración de vida hacen de las bridas de titanio una opción rentable a largo plazo.

Especificaciones técnicas

Inspección de las bridas ciegas de titanio

Certificado EN 10204/3.1B:

El certificado EN 10204/3.1B es un documento estándar que verifica que la aleación de titanio utilizada en el proceso de fabricación de las bridas cumple las especificaciones requeridas.Incluye información detallada sobre la composición química y las propiedades mecánicas del materialEste certificado es expedido por el fabricante y garantiza que el material cumple los criterios necesarios.

Certificado de materias primas:

El certificado de materias primas proporciona una visión general completa de los materiales utilizados para fabricar las bridas de titanio, y describe detalles esenciales como la fuente de las materias primas,su composición químicaEste documento garantiza la trazabilidad y el control de calidad completos desde la fase de adquisición de la materia prima.

100% detección de fallas por ultrasonido:

La prueba ultrasónica (UT) es un método no destructivo empleado para identificar cualquier imperfección interna o superficial dentro de las bridas de titanio.Una cobertura UT del 100% significa que cada una de las bridas se somete a una inspección completa y exhaustiva para detectar posibles defectos., asegurando que las bridas estén libres de defectos que puedan afectar a su funcionamiento o integridad estructural.

Prueba hidrostática:

Durante el ensayo hidrostático,la brida de titanio se somete a un proceso de presurización de líquido (generalmente agua) para evaluar su capacidad para soportar la presión especificada sin fugas o deformacionesEste ensayo garantiza que la brida puede manejar con seguridad los valores de presión requeridos y cumplir con las normas de seguridad necesarias.

Informe de inspección de terceros:

Un organismo de inspección independiente realiza un informe de inspección de terceros, que proporciona una evaluación imparcial de la calidad de las bridas de titanio.Este informe verifica que las bridas cumplen las normas pertinentes, especificaciones y requisitos del cliente, añadiendo una capa adicional de seguridad y credibilidad a los procedimientos de control de calidad del fabricante.

Conclusión

ElLas partes de las cargas de los equipos de ensayo deberán estar equipadas con un dispositivo de ensayo de la clase B1 de la norma ASME.Ofrece una combinación de resistencia a la corrosión superior, alta resistencia y durabilidad a largo plazo.Esta brida ofrece un sellado confiable e integridad estructuralEl uso de titanio en estas bridas ofrece tanto rendimiento como rentabilidad, lo que las convierte en una opción inteligente para sistemas donde la fiabilidad a largo plazo es crítica.

The unique benefits of titanium alloys (Ti Gr2 and Ti Gr5) make this product an indispensable solution for industries that demand the highest quality components for sealing and securing pipeline systems under harsh environmental conditions.
