Codo de titanio Gr2 de 90 grados, accesorio ASME B16.9

Nombre De La Marca:	LHTi
Número De Modelo:	LH-Ti10
Cuota De Producción:	5 PCS
Condiciones De Pago:	LC, D/P, T/T, etc.

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

CHINA

Certificación:

ISO 9001:2015

Nombre del producto:

Codo de titanio gr2 90 grados

Material:

TA0,TA1,TA2,TA9,TA10,BT1-00,BT1-0,Gr1,Gr2

Estándar:

ASTM 337 338,

sobredosis:

1/8" A 48"

Espesor de la pared:

Sch5s a Sch160

Tratamiento:

Empujar

Aplicaciones:

Conexión de instalación de tuberías

PRUEBA de los terceros:

Disponible

Servicio de procesamiento:

Las demás operaciones de fabricación

Detalles de empaquetado:

Embalaje estándar de la exportación, caja de la madera contrachapada afuera

Resaltar:

Titanio Gr7 codo de 90 grados

Codo del titanio Sch160

Codo del tubo del titanio de la conexión que cabe

Descripción del producto

Grado 2 Titanio 90 grados Codo ASME B16.9

Un codo de 90 grados cambia la dirección de una tubería en un ángulo recto y es uno de los accesorios de soldadura de fondo más comunes.El codo de titanio tiene una pared interna lisa y una pequeña resistencia al flujo para el medio caliente, resiste ácidos y álcali, tiene una larga vida útil y es conveniente de instalar, por lo que se utiliza ampliamente en el procesamiento químico, petróleo, industria ligera y pesada, energía eléctrica, aeroespacial,construcción naval y otra ingeniería básicaEste accesorio se empuja y extrude en Gr2, Gr7 y Gr12 para su conexión a una tubería de titanio sin costura o soldada.

Especificaciones técnicas

Nombre del producto	Codo de titanio, 90 grados
El material	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Estándar	Se aplican las siguientes condiciones:9, ASME B363, ASTM B337 / B338
Diámetro exterior	1/8 de pulgada a 48 pulgadas
espesor de la pared	Sch5s hasta Sch160
Tipo de producto	Sin costura o soldados
Técnica	Con un contenido de aluminio superior a 0,25% en peso
Aplicación	Conexión de instalación de tuberías
Pruebas	Dimensión, resistencia a la tracción, UT, PT, composición química, hidrostática, corriente de remolino, radiográfica, espesor, PMI
Prueba de terceros	Disponible

Propiedades mecánicas mínimas por grado

Grado	Resistencia a la tracción (MPa)	Fuerza de rendimiento (MPa)	Elongado (%)
Grado 1	240	138	24
Grado dos.	345	275	20
Grado 7	345	275	20
Grado 12	483	345	18

Las dimensiones del codo de titanio de 90 grados (tamaños seleccionados)

PNN	Diámetro exterior (mm)	Centro a la cara (mm)	Pared Sch10S (mm)	Pared Sch40S (mm)
1/2" de largo	21.34	38.10	2.11	2.77
1 "	33.40	38.10	2.77	3.38
2 " por segundo	60.33	76.20	2.77	3.91
3" de largo	88.90	114.30	3.05	5.49
4" de largo.	114.30	152.40	3.05	6.02
6" de largo	168.28	228.60	3.40	7.11
8" de largo	219.08	304.80	3.76	8.18

Inspección de calidad

Cada codo de titanio se comprueba mediante inspección de dimensiones, prueba de tracción, prueba ultrasónica (UT), prueba de penetración (PT), inspección de composición química, prueba hidrostática, inspección de corriente de remolino,inspección radiográfica, inspección del espesor y inspección del PMI antes del envío.

Imágenes del producto

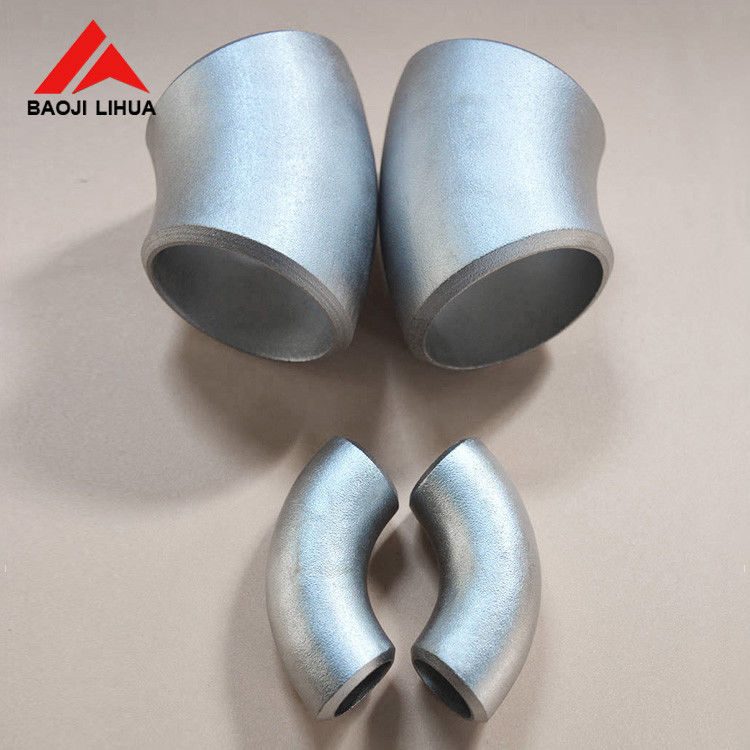

Gr2 titanium 90 degree elbow

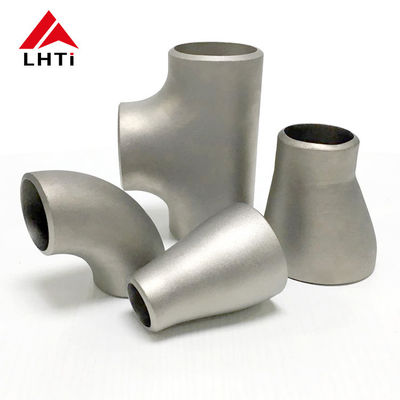

Titanium elbow 90 degree pipe fitting

ASME B16.9 titanium elbow Gr7 Gr12

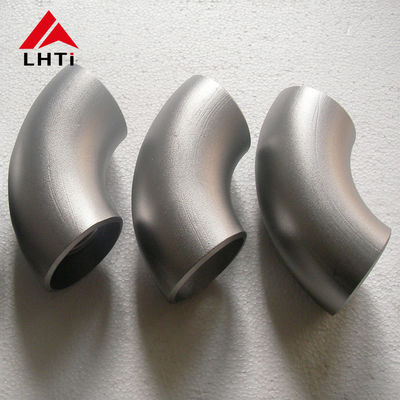

Seamless titanium 90 degree elbow

Titanium elbow for pipe fitting connection

Aplicaciones

Las tuberías químicas y de petróleo, las centrales eléctricas, los sistemas aeroespaciales y de construcción naval y las conexiones generales de tuberías industriales donde una luz,se requiere un cambio de dirección de 90 grados resistente a la corrosiónLos tamaños, los planos de pared y los grados de material pueden producirse según el dibujo o la especificación estándar.
