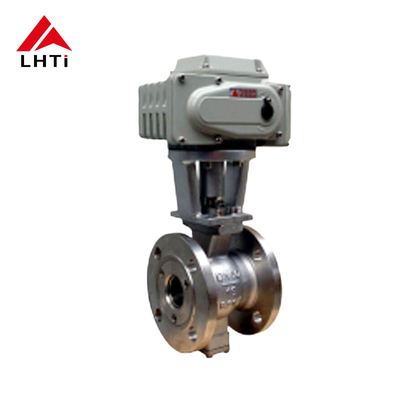

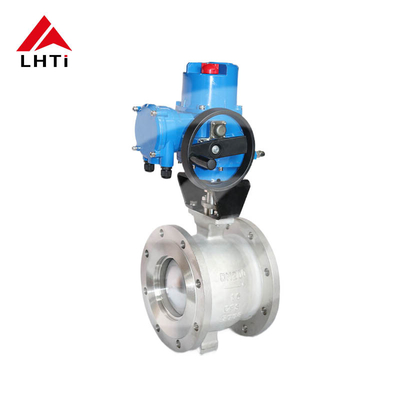

Válvulas eléctricas de titanio Gr1 Gr2 8 pulgadas Clase 150 DN 15-250

Nombre De La Marca:	LHTi
Número De Modelo:	Válvula de bola de titanio con puerto V
Cuota De Producción:	1 pieza
Precio:	Negociable
Condiciones De Pago:	LC, D/A, D/P, T/T, Unión Occidental
Capacidad De Suministro:	5000 piezas por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Baoji, China

Certificación:

ISO9001,CE,etc

Estándar de diseño:

Las medidas de seguridad se aplicarán a las instalaciones de producción y a las instalaciones de alm

Modelo:

Válvula de bola

Tipo de asiento:

Seat suave, metal Seat

Tipo de cuerpo:

Flotando, Trunnion

Operación:

Manual, engranaje, neumático, eléctrico

Material:

Titanio

método de operación:

Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II.

Tipo de bola:

Puerto completo, puerto reducido

Detalles de empaquetado:

Cuadro de madera contrachapada o paleta, o según sus requisitos

Capacidad de la fuente:

5000 piezas por mes

Resaltar:

Válvula de bola de titanio de clase 150

Válvula de bola de titanio DN 15-250

8 pulgadas de titanio válvula de bola

Descripción del producto

Válvulas de Bola de Puerto en V de Titanio

Válvulas de control especializadas con puertos en forma de V para un control de flujo preciso, fabricadas en titanio para una resistencia excepcional a la corrosión en aplicaciones industriales exigentes.

Especificaciones Técnicas

Clasificación de Presión	PN1.6-4.0Mpa Clase150-300Lb
Diámetro Nominal	DN25-DN350 1"-14"
Modo de Accionamiento	Engranaje Helicoidal, Neumático, Hidráulico, Eléctrico
Materiales del Cuerpo y la Tapa	TA1, TA2, TA10, Gr2, Gr3
Materiales de la Bola	TA1, TA2, TA10, Gr2, Gr3
Materiales del Vástago	TA1, TA2, TA10, TC4, Gr2, Gr3, Gr5
Materiales del Anillo de Sellado	PTFE, RPTFE, PPL, PEEK
Modelos de Válvulas	VQ647Y-16Ti, VQ647Y-25Ti, VQ647Y-40Ti, VQ647Y-150Lb(Ti), VQ647Y-300Lb(Ti), VQ647Y-16A, VQ647Y-25A, VQ647Y-40A, VQ647Y-150Lb(A), VQ647Y-300Lb(A), VQ947Y-16Ti, VQ947Y-25Ti, VQ947Y-40Ti, VQ947Y-150Lb(Ti), VQ947Y-300Lb(Ti), VQ947Y-16A, VQ947Y-25A, VQ947Y-40A, VQ947Y-150Lb(A), VQ947Y-300Lb(A)
Normas de Diseño	GB/T12237, ASME B16.34
Dimensiones Cara a Cara	GB/T12221, API6D, ASME B16.10
Conexiones de Brida	HG, GB, JB, API, ANSI, ISO, BS, DIN, NF, JIS
Normas de Prueba	JB/T9092, GB/T13927, API6D, API598

Características y Ventajas Clave

Diseño de Puerto en V: Permite un control de flujo preciso con modulación lineal y estable para aplicaciones de estrangulamiento exactas
Resistencia a la Corrosión: Resistencia excepcional a productos químicos, agua de mar y entornos hostiles garantiza durabilidad y longevidad
Alta Relación Resistencia-Peso: Construcción robusta con titanio ligero para un manejo e instalación más sencillos
Tolerancia a la Temperatura: Adecuado para aplicaciones de alta y baja temperatura
Durabilidad: Larga vida útil con menor frecuencia de mantenimiento y reemplazo
Biocompatibilidad: Ideal para las industrias farmacéutica y biotecnológica con contacto con materiales biológicos
Mantenimiento Reducido: Menores costos operativos y tiempos de inactividad debido a alta resistencia a la corrosión
Operación Suave: La ingeniería de precisión garantiza una operación eficiente y un control de proceso mejorado
Versatilidad: Adecuado para procesamiento químico, petróleo y gas, generación de energía y diversas aplicaciones industriales
Seguridad Mejorada: Seguridad operativa mejorada en entornos críticos y peligrosos

Guía de Cálculo de Dimensionamiento de Válvulas

Determinar el Valor Cv
Calcule el Coeficiente de Flujo (Cv) utilizando ecuaciones estándar o herramientas de software basadas en las características del fluido y las condiciones de operación.
Cavitation y Características del Fluido
- Verificación de Cavitación: Verifique el valor FL (Factor de Recuperación de Presión del Líquido) para prevenir problemas de cavitación
- Factor de Expansión: Determine el Factor de Relación de Caída de Presión para fluidos compresibles para tener en cuenta los cambios de densidad
Seleccionar el Tamaño Nominal de la Válvula
Elija el tamaño de la válvula según el valor Cv calculado:
- Válvulas de Bola de Puerto en V: 20% a 80% de apertura del puerto
- Válvulas de Bola de Puerto Redondo: 30% a 80% de apertura del puerto
Consulte las tablas de Cv del fabricante para un dimensionamiento adecuado.
Tipo y Materiales de la Válvula
- Tipo de Conexión: Seleccione bridada, roscada o soldada según los requisitos de la aplicación
- Materiales: Elija titanio o acero inoxidable para resistencia a la corrosión con ácido acético y otros productos químicos
- Asientos de Válvula: Considere RTFE (Teflón Reforzado) para aplicaciones de Válvulas de Control de Bola en V
Selección del Actuador
Elija un actuador eléctrico, neumático o hidráulico según los requisitos de par/fuerza, el mecanismo de control (encendido/apagado o modulante) y la compatibilidad del sistema de automatización.

Aplicaciones Industriales

Industria Química: Manejo de medios corrosivos, incluidas soluciones ácidas y alcalinas, y óxidos en procesos de producción química
Industria del Petróleo y Gas Natural: Control de flujo y presión en sistemas de extracción, transporte y procesamiento
Ingeniería Marina: Sistemas de control de fluidos en tuberías submarinas y plataformas marinas con excelente resistencia a la corrosión del agua de mar
Campo Aeroespacial: Sistemas hidráulicos y de combustible que requieren componentes ligeros y de alta resistencia para aplicaciones de aeronaves
Industrias Alimentaria y Farmacéutica: Sistemas de control de fluidos donde los materiales no tóxicos y que no contaminan son esenciales
