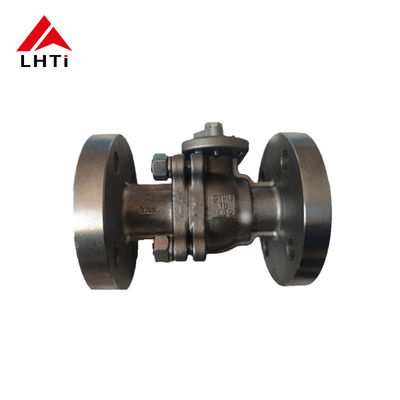

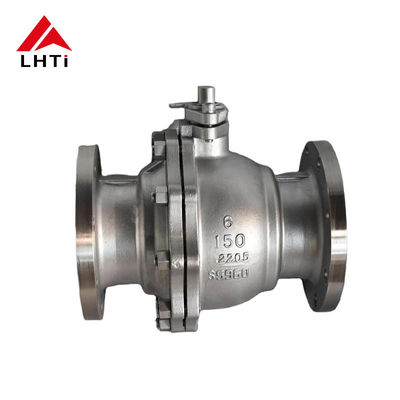

ANSI B16.34 Titanio Gr2 Gr5 PN16 válvula de bolas de brida para la industria química y eléctrica DN10-DN200

Name: ANSI B16.34 Titanio Gr2 Gr5 PN16 válvula de bolas de brida para la industria química y eléctrica DN10-DN200
Brand: Baoji Lihua Nonferrous Metals Co., Ltd.
SKU: Válvula de bolas de titanio
Price: 22,899.08 USD
Availability: InStock

Nombre De La Marca:	LHTi
Número De Modelo:	Válvula de bolas de titanio
Cuota De Producción:	5 piezas
Precio:	Negociable
Condiciones De Pago:	LC, D/A, D/P, T/T, Unión Occidental
Capacidad De Suministro:	5000 piezas por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Baoji, Shaanxi, China

Certificación:

ISO9001,CE,etc

Modelo:

Válvula de bola

Tipo de cuerpo:

Dos piezas, tres piezas

Tipo de actuador:

Manual, neumático, eléctrico

Material del asiento:

PTFE, RPTFE y PEEK

grados:

TA2

Material de la bola:

Titanio, acero inoxidable

Operación:

Manual, dirigido por engranaje, neumático, eléctrico

método de operación:

Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II.

Detalles de empaquetado:

Cuadro de madera contrachapada o paleta, o según sus requisitos

Capacidad de la fuente:

5000 piezas por mes

Resaltar:

Válvula de bola de titanio para la industria eléctrica

Válvula de bola de titanio para la industria química

Válvula de bola de titanio PN16

Descripción del producto

Válvula de bola con brida de titanio Gr2 Gr5 PN16 ANSI B16.34

Diseñadas para aplicaciones en las industrias química y de energía con diámetros nominales de DN10 a DN200, estas válvulas de bola de titanio ofrecen una resistencia excepcional a la corrosión y un alto rendimiento de resistencia.

Descripción general del producto

Las válvulas de bola de titanio están diseñadas para procesos especializados y condiciones ambientales exigentes. Aprovechando la resistencia superior a la corrosión y la alta resistencia de las aleaciones de titanio, estas válvulas se utilizan ampliamente en las industrias de procesamiento químico, ingeniería marina y aeroespacial.

Tipos de válvulas de bola de titanio disponibles

Válvula de bola flotante

Presenta un diseño sencillo en el que la bola se mueve ligeramente bajo la presión del medio para lograr el sellado. Ideal para aplicaciones generales de control de fluidos en condiciones de presión y temperatura media a baja.

Especificaciones técnicas

Clasificación de presión	PN1.6-4.0Mpa Clase150-300Lb
Diámetro nominal	DN15-DN300 1/2"-12"
Modo de accionamiento	Manija, engranaje helicoidal, neumático, hidráulico, eléctrico
Materiales del cuerpo y del bonete	TA1, TA2, TA10, Gr2, Gr3
Materiales de la bola	TA1, TA2, TA10, Gr2, Gr3
Materiales del vástago	TA1, TA2, TA10, TC4, Gr2, Gr3, Gr5
Materiales del anillo de sellado	PTFE, RPTFE, PPL, PEEK
Modelos de válvulas	Q44F-16Ti, Q44F-25Ti, Q44F-40Ti, Q45F-16Ti, Q45F-25Ti, Q45F-40Ti, Q344F-16Ti, Q344F-25Ti, Q344F-40Ti, Q345F-16Ti, Q345F-25Ti, Q345F-40Ti, Q644F-16Ti, Q64F-25Ti, Q644F-40Ti, Q645F-16Ti, Q645F-25Ti, Q645F-40Ti, Q944F-16Ti, Q944F-25Ti, Q944F-40Ti, Q945F-16Ti, Q945F-25Ti, Q945F-40Ti, Q44F-150LB(Ti), Q44F-300LB(Ti), Q345F-150LB(Ti), Q645F-150LB(Ti), Q945F-150LB(Ti)
Normas de diseño	GB/T12237, ASME B16.34
Dimensiones cara a cara	GB/T12221, ASME B16.10
Conexiones de brida	HG, GB, JB, API, ANSI, ISO, BS, DIN, NF, JIS
Normas de prueba	JB/T9092, GB/T13927, API598

Válvula de bola con muñón

Presenta una bola fija dentro del cuerpo de la válvula con control de flujo logrado mediante la rotación del vástago. Este diseño proporciona un sellado fiable y un rendimiento operativo para aplicaciones de alta presión y alta temperatura.

Válvula de bola de puerto en V

Incorpora un diseño de bola en forma de V para un rendimiento de regulación mejorado y un control preciso del fluido, lo que la hace adecuada para aplicaciones que requieren una regulación precisa del flujo.

Válvula de bola multipuerto

Presenta múltiples pasajes de entrada y salida para permitir funciones complejas de distribución y fusión de fluidos, ideal para sistemas de control de fluidos sofisticados.

Principio de funcionamiento

Las válvulas de bola de titanio controlan el flujo de fluido mediante el movimiento rotatorio de una esfera dentro del cuerpo de la válvula, que consta de cuerpo de válvula, esfera, vástago y componentes de sellado.

Posición abierta

Cuando está completamente abierta, la esfera se alinea paralela a la dirección del flujo de la tubería, permitiendo el paso irrestricto del fluido.

Posición cerrada

Cuando está completamente cerrada, la esfera gira perpendicular a la tubería, bloqueando eficazmente el paso del fluido.

Posiciones intermedias

La rotación parcial del vástago permite que la esfera obstruya parcialmente el área de flujo, permitiendo una regulación precisa del flujo.

El rendimiento del sellado depende del contacto estrecho entre la esfera y el asiento de la válvula, utilizando típicamente componentes de sellado elásticos como juntas tóricas o sellos de PTFE para garantizar una prevención fiable de fugas. La operación se logra mediante la rotación del vástago, con opciones de operación manual, actuadores eléctricos o actuadores neumáticos para control remoto.

Aplicaciones industriales

Industria química: La excelente resistencia a la corrosión hace que estas válvulas sean ideales para el manejo de medios corrosivos, incluidas soluciones ácidas, alcalinas y óxidos.
Industria del petróleo y el gas natural: Crítico para controlar el flujo y la presión en operaciones de extracción, transporte y procesamiento para garantizar la seguridad y estabilidad del sistema.
Ingeniería marina: La resistencia superior a la corrosión del agua de mar permite un uso generalizado en tuberías submarinas y sistemas de control de fluidos en plataformas marinas.
Campo aeroespacial: Las características de ligereza y alta resistencia cumplen con los exigentes requisitos de los sistemas hidráulicos y de combustible en aplicaciones de aeronaves.
Industrias alimentaria y farmacéutica: Los materiales de titanio no tóxicos evitan la contaminación, lo que hace que estas válvulas sean adecuadas para el control de fluidos en operaciones de procesamiento y fabricación.
