Control de Redondez y Pared de Tubo de Titanio de 2 mm

Tubo Redondo de Titanio con Pared de 2 mm: Forma, Resistencia y Durabilidad contra la Corrosión

Una pared de dos milímetros es el punto en el que un tubo de titanio deja de ser una línea de instrumento delgada y comienza a soportar presión real, sin volverse pesado o caro. También es la pared en la que el control de la forma comienza a decidir si el tubo se puede instalar o no: a 2 mm, una sección ovalada o una pared excéntrica se nota inmediatamente en la placa tubular, en la dobladora y en la preparación de la soldadura.

Por qué 2 mm es una Pared Útil

A 2 mm, la capacidad de presión de un tubo de titanio es suficiente para la mayoría de las aplicaciones de refrigeración y procesos, mientras que el peso se mantiene cercano al de un producto de pared delgada. La relación con la pared delgada hace que esto sea fácil de ver: la tensión circunferencial aumenta con el diámetro, por lo que la misma pared de 2 mm que es cómoda en un tubo de 19 mm solo está moderadamente tensada en uno de 50 mm, y la estimación de rotura disminuye en consecuencia. La tabla a continuación utiliza una resistencia a la tracción de 895 MPa y una estimación simple; una calificación de código agrega un factor de unión, una reducción de temperatura y cualquier tolerancia a la corrosión.

Esas cifras son para una evaluación preliminar. El número que pertenece a un plano es la presión de diseño con su base de código, y la pared se confirma luego contra la pared mínima después de las tolerancias, no la nominal. En una pared de 2 mm, una tolerancia de menos 10 por ciento ya elimina 0.2 mm, que es una décima parte de la sección, por lo que la diferencia entre nominal y mínima no es un detalle de redondeo.

El Control de Forma es la Especificación Real

La redondez, la excentricidad de la pared y la rectitud son lo que separa un tubo que se instala fácilmente de uno que lucha en cada paso. Una sección ovalada no se deslizará en un orificio de placa tubular del tamaño correcto, y forzarla daña el orificio y el tubo. Una pared excéntrica tiene un lado delgado que limita la clasificación de presión a pesar de que la pared promedio es correcta. Un tubo con una comba no pasará por una dobladora ni se alineará con una brida de acoplamiento.

Los requisitos prácticos son fáciles de indicar y vale la pena escribirlos en el pedido. Redondez dentro de la mitad de la tolerancia del diámetro, excentricidad de la pared dentro del 10 por ciento de la nominal, rectitud alrededor de 1 mm por metro, y un extremo cortado escuadrado dentro de aproximadamente 1 grado. Cada uno de ellos tiene una consecuencia directa en la fabricación, por lo que pertenecen a la especificación de compra en lugar de a un acuerdo verbal.

El interior merece su propia línea. Las escamas sueltas, las rebabas del corte y los residuos de lubricante de trefilado terminan en el flujo del proceso, y en un interior pequeño también perturban el flujo y dan lugar a depósitos. Un tubo limpio y seco cuando se empaqueta permanece limpio; un tubo que se empaqueta húmedo llega con manchas que deben eliminarse antes de la instalación.

Resistencia a la Corrosión y sus Límites

El tubo de titanio en agua de refrigeración, agua de mar y la mayoría de las corrientes químicas oxidantes funciona bien porque la película de óxido se repara en presencia de agua y oxígeno. Dos condiciones socavan eso. La primera es una grieta, donde la película no puede repararse porque la química local se vuelve deficiente en oxígeno y ácida; las juntas tubo a placa tubular y los contactos de soporte son los sitios habituales. La segunda es la contaminación, particularmente las manchas de hierro de herramientas de acero, cepillos de alambre o agua oxidada, que pueden crear celdas locales y provocar picaduras.

Las medidas prácticas se derivan de eso. Mantenga las herramientas de fabricación dedicadas al titanio, el decapado después de cualquier contacto con hierro, y mantenga el interior del tubo libre de bolsas estancadas. Donde el medio es reductor, o donde una grieta caliente es inevitable, una aleación con paladio como Gr7 es la opción más robusta que Gr2, a un modesto recargo de precio para una gran ganancia en resistencia a las grietas.

La velocidad del flujo pertenece a la misma discusión. El titanio resiste la erosión mejor que la mayoría de los metales, pero una pared de 2 mm tiene poco margen para ceder, y la turbulencia en una entrada, una curva o una válvula parcialmente cerrada puede eliminar metal localmente. Mantener la velocidad de entrada moderada, usar una transición suave en la entrada y evitar contracciones abruptas son protecciones baratas para un tubo de pared delgada.

Sin costura o Soldado y Trefilado

A pared de 2 mm, ambas rutas están disponibles. El tubo sin costura se trefila de un hueco y no tiene costura, lo que es adecuado para aplicaciones de presión, servicio cíclico y cualquier aplicación donde el interior deba ser ininterrumpido. El tubo soldado y trefilado comienza a partir de una tira, suelda la costura y luego trefila y recoce, lo que es económico en longitudes largas y en tamaños donde el suministro sin costura es limitado; la costura no suele ser visible después del trefilado, pero sigue siendo una característica metalúrgica y su calidad depende de la soldadura y la cantidad de trabajo en frío posterior.

La elección generalmente se reduce a la aplicación y la longitud. Para un condensador con miles de tubos cortos, el tubo soldado y trefilado suele ser la respuesta comercial. Para una línea de alta presión, un servicio cíclico o un tubo que se doblará después de la entrega, el sin costura es la opción más segura. De cualquier manera, el estándar y el paquete de pruebas deben acordarse en la consulta, porque el mismo tamaño nominal puede suministrarse según diferentes especificaciones con evidencia muy diferente detrás de él.

Dónde se utiliza un Tubo de Pared de 2 mm

Los condensadores e intercambiadores de calor son la aplicación más grande, donde el tubo transporta agua de refrigeración por un lado y un fluido de proceso por el otro, y donde la pared debe resistir tanto la presión como la corrosión del medio de refrigeración. Las unidades refrigeradas por agua de mar en barcos y plantas costeras son un ajuste natural para el titanio porque los materiales alternativos necesitan recubrimientos o reemplazos frecuentes.

Los enfriadores químicos, los enfriadores de muestreo y los pequeños intercambiadores de calor de proceso utilizan la misma pared por las mismas razones. En instrumentación y trabajo hidráulico, se elige una pared de 2 mm donde la línea debe soportar manipulación brusca y vibración en lugar de alta presión. En todas estas aplicaciones, el tubo es tan bueno como su instalación, por lo que los requisitos de forma y limpieza tienen el mismo peso que el certificado del material.

Inspección y Pedido

Un plan de inspección típico cubre dimensiones y forma en una muestra de cada lote, una prueba de presión hidrostática o neumática, una prueba de corrientes de Foucault o ultrasónica para defectos de pared, y una prueba de aplanamiento para mostrar ductilidad. Un certificado 3.1 según EN 10204 debe llevar el número de colada, la química, la resistencia a la tracción y el límite elástico, el alargamiento y los resultados de las pruebas no destructivas, trazables a los tubos entregados.

El pedido debe indicar el estándar, el grado, el diámetro exterior y la pared de 2 mm con tolerancias, la longitud y la rectitud, la condición de entrega, el requisito de superficie y limpieza, y el paquete de pruebas. Añadir límites de redondez y excentricidad no cuesta nada en la consulta y evita un rechazo de entrega posterior, que es la mejora de calidad más barata disponible en un pedido de tubos.

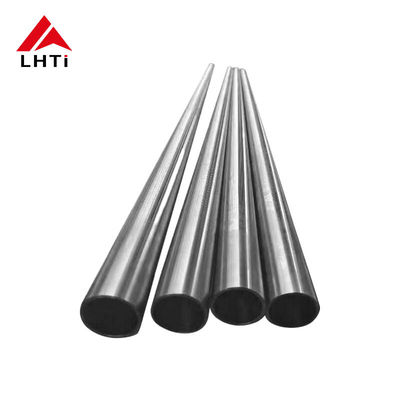

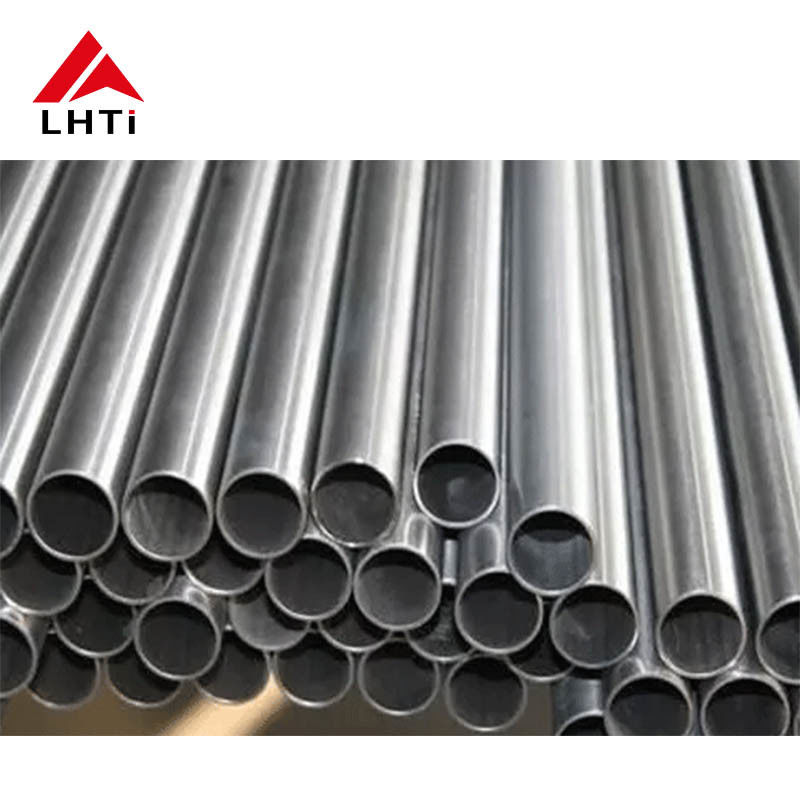

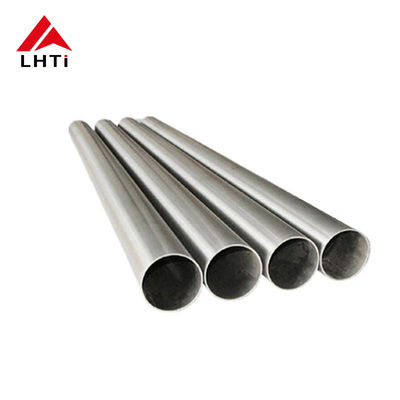

Imágenes del producto
