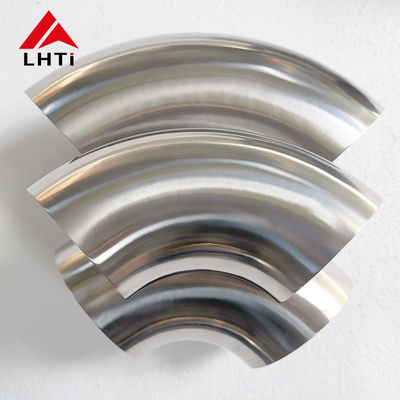

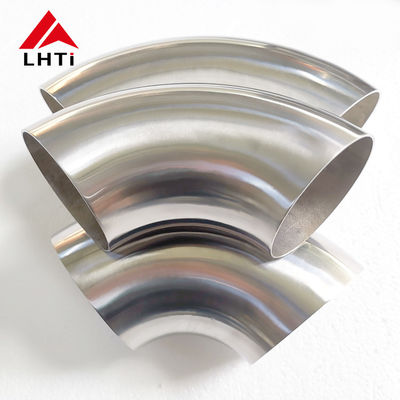

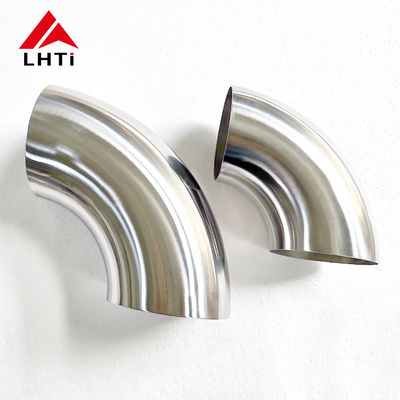

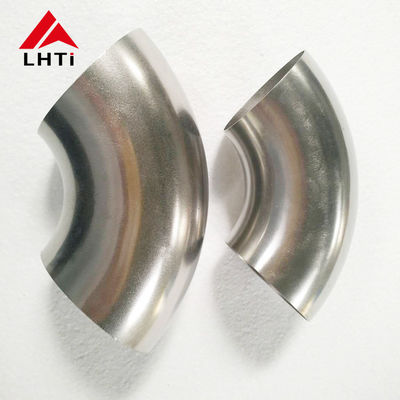

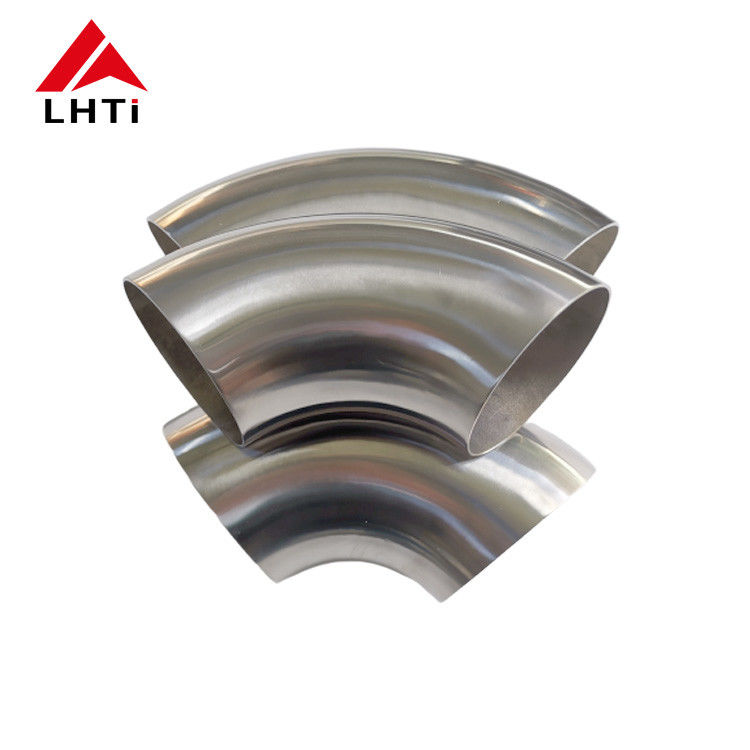

Codo de escape de titanio Gr2 con mandril doblado a 90 grados

Codo de escape de titanio Gr2 con mandril de 90 grados

Una curva de mandril es la diferencia entre una tubería que fluye y una tubería que se arruga. Cuando un tubo de titanio de pared delgada se tira alrededor de un molde sin soporte interno, el radio interior se pliega y la sección se vuelve ovalada, y en una pared de escape de 1,5 mm, ese daño es permanente. Una curva de mandril utiliza un mandril de bola segmentado dentro del tubo, una matriz limpiadora detrás del molde y una matriz de presión que sujeta el exterior, de modo que el metal fluye en lugar de colapsar. Estas curvas de 90 grados se fabrican con tubo Gr2 de 1,5 a 2 pulgadas de diámetro exterior, con pared de 1,2 mm a 3 mm, según las dimensiones ASME B16.9 y ASTM B363.

Qué hace realmente el mandril

Tres herramientas comparten el trabajo. El mandril soporta el interior de la curva para que el tubo no se aplaste. La matriz limpiadora evita que el material se acumule delante de la curva, que es lo que produce la arruga en el radio interior. La matriz de presión controla la pared exterior y, junto con el impulso, alimenta material a la curva para que la pared exterior no se adelgace más allá del límite. Elimine cualquiera de ellas y el resultado es medible: aumenta la ovalidad, aumenta el adelgazamiento de la pared o aparecen arrugas.

Por qué Gr2 es adecuado para trabajos de escape

Gr2 tiene una densidad de 4,51 g/cm3 frente a 7,85 para el acero, por lo que un sistema de escape de titanio pesa alrededor de un 40 por ciento menos que el de acero al que reemplaza, y el peso se asienta alto y en la parte trasera donde importa. Su conductividad térmica es baja, lo que mantiene el gas de escape caliente y ayuda al encendido del catalizador, y la pared puede ser más delgada porque el titanio no necesita una tolerancia a la corrosión contra el condensado. La película de óxido también adquiere los colores pajizo y azul que muchos clientes desean en un escape visible, y esos colores se pueden controlar mediante gas de protección y aporte de calor durante la soldadura.

El adelgazamiento de la pared es el número a especificar

En una curva de 90 grados, la pared exterior se adelgaza y la pared interior se engrosa; el punto más delgado se encuentra aproximadamente a 45 grados alrededor de la curva. Una pared de 1,5 mm doblada a un radio de 1D puede perder del 10 al 12 por ciento, por lo que el plano debe indicar si la pared nominal o la pared mínima después de la flexión es la cifra de aceptación. Si el mínimo es crítico, comience con un tubo más grueso o abra el radio a 1.5D. La misma regla se aplica a las curvas de retorno de 180 grados, donde el efecto se duplica.

Rango y preparación de extremos

Las curvas se suministran con extremos cortados rectos, biselados o para soldadura por encaje. Los extremos cortados rectos son adecuados para soldadura a tope orbital o TIG con la siguiente sección recta; los extremos biselados se utilizan donde una pared más gruesa necesita un espacio de raíz. Cada curva se corta a la longitud de tangente indicada en el plano, porque una curva cortada corta no se puede recuperar en obra.

Ajuste y soldadura

El escape de titanio y la tubería de proceso se sueldan bajo argón con el lado posterior purgado a menos de aproximadamente 50 ppm de oxígeno. Limpie los extremos cortados con una herramienta dedicada de acero inoxidable o carburo, nunca con una rueda de esmerilado que haya tocado acero al carbono, y mantenga el espacio de la junta por debajo de 0,2 mm. Suelde en dos puntos, verifique el ángulo contra el accesorio, luego complete la junta sin romper la purga. Se acepta un tinte plateado o pajizo; un tinte azul o gris significa que el blindaje falló y la junta debe cortarse, porque una soldadura contaminada se agrietará en el primer ciclo térmico.

Inspección, embalaje y pedido

Cada curva se verifica en cuanto a ángulo, radio de línea central, ovalidad y espesor de pared, y un informe dimensional acompaña al envío. La identificación positiva de materiales y la inspección por terceros están disponibles bajo pedido. Especifique el diámetro exterior, la pared, el ángulo, el radio de línea central, el acabado del extremo y el estándar en el pedido, por ejemplo, curva Gr2 de 2 pulgadas OD x 2 mm de pared, 90 grados, 1.5D, extremos rectos, ASTM B363. Las curvas se empaquetan en cajas de madera contrachapada con los extremos tapados para que el interior permanezca limpio durante el transporte.
