Detalles del producto
Lugar de origen: Baoji, China
Nombre de la marca: LIHUA
Certificación: ISO9001, TUV etc.
Número de modelo: LH-WT
Pago y términos de envío
Cantidad de orden mínima: 1 pedazo
Precio: US dollar $10/pc--US dollar $200/pc
Detalles de empaquetado: caja de la madera contrachapada para la exportación
Tiempo de entrega: 5-25 días del trabajo
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 50000 PC por mes
Estándar: |
Se aplican las siguientes condiciones:9 |
El material: |
Gr1 GR2 |
Aplicación: |
Conexión de tubería |
Diámetro exterior: |
el 1/2” - 48" |
espesor de la pared: |
Las unidades de la serie S5 y S160 |
Técnica: |
inconsútil/soldado con autógena |
Estándar: |
Se aplican las siguientes condiciones:9 |
El material: |
Gr1 GR2 |
Aplicación: |
Conexión de tubería |
Diámetro exterior: |
el 1/2” - 48" |
espesor de la pared: |
Las unidades de la serie S5 y S160 |
Técnica: |
inconsútil/soldado con autógena |

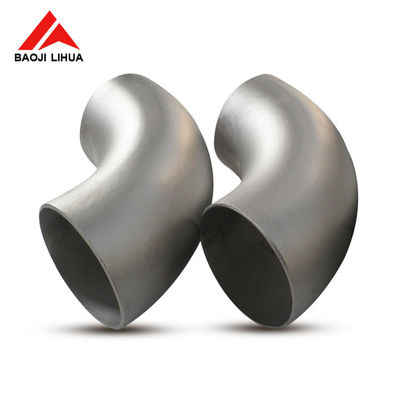

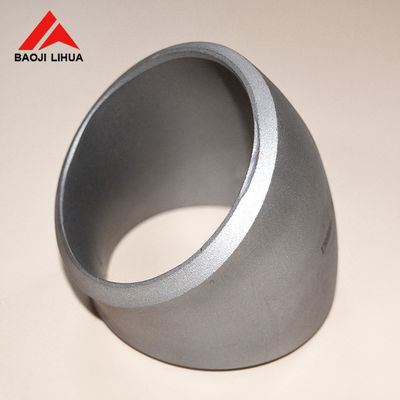

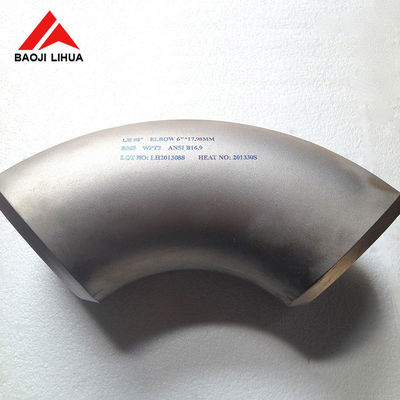

Codo de titanio de 45 grados y 90 grados gr1 gr2 curvas de titanio para conexión de tuberías
1Ventajas del codo de titanio
2Información sobre el producto de Titanium Elbow
Grado:GR1 GR2 GR7 GR12
Estándar:Las medidas de seguridad se aplicarán a las instalaciones de la categoría 1 del presente anexo.9, ANSI B16.9, JIS, ISO, BS, DN, etc. El número de datos que se pueden obtener es el siguiente:
Aplicación:Industria química
Tipo de vehículo:Codo de 45 grados, codo de 90 grados, codo de 180 grados
Tipo 2:Radius largo, radius corto
Técnica:Sin costura, soldados
Diámetro exterior:1/2"-48" ((DN15-DN1200)
El espesor de la pared:Las unidades de la serie S5 y S160
| Es el N.P.S. de la lista 10S Light. | El N.P.S. estándar de la lista 40S. | ||||||||||||||||
| Tamaño nominal del tubo | Diámetro exterior | En el centro de la cara | espesor de la pared | Diámetro interno | Aproximadamente, en libras. | espesor de la pared | Diámetro interno | Aproximadamente, en libras. | |||||||||
| En el | En el caso de los | En el | En el caso de los | En el | En el caso de los | En el | En el caso de los | En el | En el caso de los | - ¿Qué quieres decir? | En kg | En el | En el caso de los | En el | En el caso de los | - ¿Qué quieres decir? | En kg |
| 1/2" de largo | 15 | 0.84 | 21.34 | 0.63 | 15.88 | 0.08 | 2.11 | 0.67 | 17.12 | 0.04 | 0.02 | 0.11 | 2.77 | 0.62 | 15.80 | 0.05 | 0.02 |
| 3/4 de pulgada | 20 | 1.05 | 26.67 | 0.44 | 11.11 | 0.08 | 2.11 | 0.88 | 22.45 | 0.04 | 0.02 | 0.11 | 2.87 | 0.82 | 20.93 | 0.05 | 0.02 |
| 1 " | 25 | 1.32 | 33.40 | 0.88 | 22.23 | 0.11 | 2.77 | 1.10 | 27.86 | 0.11 | 0.05 | 0.13 | 3.38 | 1.05 | 26.64 | 0.14 | 0.06 |
| 1-1/4 " | 32 | 1.66 | 42.16 | 1.00 | 25.40 | 0.11 | 2.77 | 1.44 | 36.63 | 0.14 | 0.06 | 0.14 | 3.56 | 1.38 | 35.05 | 0.22 | 0.10 |
| 1 y media". | 40 | 1.90 | 48.26 | 1.13 | 28.58 | 0.11 | 2.77 | 1.68 | 42.72 | 0.22 | 0.10 | 0.15 | 3.68 | 1.61 | 40.89 | 0.28 | 0.13 |
| 2′′ | 50 | 2.38 | 60.33 | 1.38 | 34.93 | 0.11 | 2.77 | 2.16 | 54.79 | 0.32 | 0.15 | 0.15 | 3.91 | 2.07 | 52.50 | 0.50 | 0.23 |
| 2 y media. | 65 | 2.88 | 73.03 | 1.75 | 44.45 | 0.12 | 3.05 | 2.64 | 66.93 | 0.61 | 0.28 | 0.20 | 5.16 | 2.47 | 62.71 | 0.97 | 0.44 |
| 3 pulgadas | 80 | 3.50 | 88.90 | 2.00 | 50.80 | 0.12 | 3.05 | 3.26 | 82.80 | 0.79 | 0.36 | 0.22 | 5.49 | 3.07 | 77.93 | 1.36 | 0.62 |
| 3-1/2 " | 90 | 4.00 | 101.60 | 2.25 | 57.15 | 0.12 | 3.05 | 3.76 | 95.50 | 0.95 | 0.43 | 0.23 | 5.74 | 3.55 | 90.12 | 1.79 | 0.81 |
| 4 " | 100 | 4.50 | 114.30 | 2.50 | 63.50 | 0.12 | 3.05 | 4.26 | 108.20 | 1.36 | 0.62 | 0.24 | 6.02 | 4.03 | 102.26 | 2.63 | 1.19 |
| 5 pulgadas | 125 | 5.56 | 141.30 | 3.13 | 79.38 | 0.13 | 3.40 | 5.30 | 134.49 | 2.29 | 1.04 | 0.26 | 6.55 | 5.05 | 128.19 | 4.33 | 1.96 |
| 6 pulgadas | 150 | 6.63 | 168.28 | 3.75 | 95.25 | 0.13 | 3.40 | 6.36 | 161.47 | 3.43 | 1.56 | 0.28 | 7.11 | 6.07 | 154.05 | 6.86 | 3.11 |
| 8′′ | 200 | 8.63 | 219.08 | 5.00 | 127.00 | 0.15 | 3.76 | 8.33 | 211.56 | 6.75 | 3.06 | 0.32 | 8.18 | 7.98 | 202.72 | 13.50 | 6.12 |
| 10 pulgadas | 250 | 10.75 | 273.05 | 6.25 | 158.75 | 0.17 | 4.19 | 10.42 | 264.67 | 12.50 | 5.67 | 0.37 | 9.27 | 10.02 | 254.51 | 24.50 | 11.11 |
| 12 pulgadas | 300 | 12.75 | 323.85 | 7.50 | 190.50 | 0.18 | 4.57 | 12.39 | 314.71 | 17.00 | 7.71 | 0.38 | 9.53 | 12.00 | 304.80 | 37.50 | 17.01 |
| 14 pulgadas | 350 | 14.00 | 355.60 | 8.75 | 222.25 | 0.19 | 4.78 | 13.62 | 346.05 | 23.00 | 10.43 | 0.38 | 9.53 | 13.25 | 336.55 | 44.50 | 20.18 |
| 16 pulgadas | 400 | 16.00 | 406.40 | 10.00 | 254.00 | 0.19 | 4.78 | 15.62 | 396.85 | 30.00 | 13.61 | 0.38 | 9.53 | 15.25 | 387.35 | 58.00 | 26.30 |
| 18 pulgadas | 450 | 18.00 | 457.20 | 11.25 | 285.75 | 0.19 | 4.78 | 17.62 | 447.65 | 38.00 | 17.23 | 0.38 | 9.53 | 17.25 | 438.15 | 75.00 | 34.01 |
| 20 pulgadas | 500 | 20.00 | 508.00 | 12.50 | 317.50 | 0.22 | 5.54 | 19.56 | 496.93 | 63.00 | 28.57 | 0.38 | 9.53 | 19.25 | 488.95 | 94.00 | 42.63 |
| 24" de largo | 600 | 24.00 | 609.60 | 15.00 | 381.00 | 0.25 | 6.35 | 23.50 | 596.90 | 89.00 | 40.36 | 0.38 | 9.53 | 23.25 | 590.55 | 133.00 | 60.32 |
| Es el N.P.S. de la lista 10S Light. | El N.P.S. estándar de la lista 40S. | ||||||||||||||||
| Tamaño nominal del tubo | Diámetro exterior | En el centro de la cara | Diámetro interno | espesor de la pared | Aproximadamente, peso en libras. | Diámetro interno | espesor de la pared | Aproximadamente, en libras. | |||||||||
| En el | En el caso de los | En el | En el caso de los | En el | En el caso de los | En el | En el caso de los | En el | En el caso de los | - ¿Qué quieres decir? | En kg | En el | En el caso de los | En el | En el caso de los | - ¿Qué quieres decir? | En kg |
| 1/2" de largo | 15 | 0.84 | 21.34 | 1.50 | 38.10 | 0.67 | 17.12 | 0.08 | 2.11 | 0.08 | 0.04 | 0.62 | 15.80 | 0.11 | 2.77 | 0.10 | 0.05 |
| 3/4 de pulgada | 20 | 1.05 | 26.67 | 1.13 | 28.58 | 0.88 | 22.45 | 0.08 | 2.11 | 0.09 | 0.04 | 0.82 | 20.93 | 0.11 | 2.87 | 0.11 | 0.05 |
| 1 " | 25 | 1.32 | 33.40 | 1.50 | 38.10 | 1.10 | 27.86 | 0.11 | 2.77 | 0.17 | 0.08 | 1.05 | 26.64 | 0.13 | 3.38 | 0.20 | 0.09 |
| 1-1/4 " | 32 | 1.66 | 42.16 | 1.88 | 47.63 | 1.44 | 36.63 | 0.11 | 2.77 | 0.29 | 0.13 | 1.38 | 35.05 | 0.14 | 3.56 | 0.32 | 0.15 |
| 1 y media". | 40 | 1.90 | 48.26 | 2.25 | 57.15 | 1.68 | 42.72 | 0.11 | 2.77 | 0.39 | 0.18 | 1.61 | 40.89 | 0.15 | 3.68 | 0.50 | 0.23 |
| 2′′ | 50 | 2.38 | 60.33 | 3.00 | 76.20 | 2.16 | 54.79 | 0.11 | 2.77 | 0.65 | 0.29 | 2.07 | 52.50 | 0.15 | 3.91 | 0.89 | 0.40 |
| 2 y media. | 65 | 2.88 | 73.03 | 3.75 | 95.25 | 2.64 | 66.93 | 0.12 | 3.05 | 1.08 | 0.49 | 2.47 | 62.71 | 0.20 | 5.16 | 1.72 | 0.78 |
| 3 pulgadas | 80 | 3.50 | 88.90 | 4.50 | 114.30 | 3.26 | 82.80 | 0.12 | 3.05 | 1.54 | 0.70 | 3.07 | 77.93 | 0.22 | 5.49 | 2.75 | 1.25 |
| 3-1/2 " | 90 | 4.00 | 101.60 | 5.25 | 133.35 | 3.76 | 95.50 | 0.12 | 3.05 | 2.14 | 0.97 | 3.55 | 90.12 | 0.23 | 5.74 | 3.57 | 1.62 |
| 4 " | 100 | 4.50 | 114.30 | 6.00 | 152.40 | 4.26 | 108.20 | 0.12 | 3.05 | 2.72 | 1.23 | 4.03 | 102.26 | 0.24 | 6.02 | 5.26 | 2.39 |
| 5 pulgadas | 125 | 5.56 | 141.30 | 7.50 | 190.50 | 5.30 | 134.49 | 0.13 | 3.40 | 4.58 | 2.08 | 5.05 | 128.19 | 0.26 | 6.55 | 8.65 | 3.92 |
| 6 pulgadas | 150 | 6.63 | 168.28 | 9.00 | 228.60 | 6.36 | 161.47 | 0.13 | 3.40 | 6.86 | 3.11 | 6.07 | 154.05 | 0.28 | 7.11 | 13.75 | 6.24 |
| 8′′ | 200 | 8.63 | 219.08 | 12.00 | 304.80 | 8.33 | 211.56 | 0.15 | 3.76 | 13.50 | 6.12 | 7.98 | 202.72 | 0.32 | 8.18 | 27.00 | 12.24 |
| 10 pulgadas | 250 | 10.75 | 273.05 | 15.00 | 381.00 | 10.42 | 264.67 | 0.17 | 4.19 | 25.00 | 11.34 | 10.02 | 254.51 | 0.37 | 9.27 | 48.50 | 22.00 |
| 12 pulgadas | 300 | 12.75 | 323.85 | 18.00 | 457.20 | 12.39 | 314.71 | 0.18 | 4.57 | 34.00 | 15.42 | 12.00 | 304.80 | 0.38 | 9.53 | 75.00 | 34.01 |
| 14 pulgadas | 350 | 14.00 | 355.60 | 21.00 | 533.40 | 13.62 | 346.05 | 0.19 | 4.78 | 46.00 | 20.86 | 13.25 | 336.55 | 0.38 | 9.53 | 89.00 | 40.36 |
| 16 pulgadas | 400 | 16.00 | 406.40 | 24.00 | 609.60 | 15.62 | 396.85 | 0.19 | 4.78 | 60.00 | 27.21 | 15.25 | 387.35 | 0.38 | 9.53 | 116.00 | 52.61 |
| 18 pulgadas | 450 | 18.00 | 457.20 | 27.00 | 685.80 | 17.62 | 447.65 | 0.19 | 4.78 | 75.00 | 34.01 | 17.25 | 438.15 | 0.38 | 9.53 | 154.00 | 69.84 |
| 20 pulgadas | 500 | 20.00 | 508.00 | 30.00 | 762.00 | 19.56 | 496.93 | 0.22 | 5.54 | 126.00 | 57.14 | 19.25 | 488.95 | 0.38 | 9.53 | 189.00 | 85.71 |
| 24" de largo | 600 | 24.00 | 609.60 | 36.00 | 914.40 | 23.50 | 596.90 | 0.25 | 6.35 | 177.00 | 80.27 | 23.25 | 590.55 | 0.38 | 9.53 | 265.00 | 120.18 |
3Imágenes detalladas del Codo de Titanio
4. El stock de Titanio Codo
5. Productos relacionados de Titanio Codo
6Aplicación del codo de titanio
7Composición química del codo de titanio
| No ASTM. | Fe máximo | No más | N máximo | C máximo | H máximo | Pd | - ¿ Qué? | El balón |
| Grado 1 | 0.2 | 0.18 | 0.03 | 0.1 | 0.015 | - | - | Ti |
| Grado 2 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | - | - | Ti |
8Propiedades físicas del codo de titanio
| Grado ASTM | Resistencia a la tracción | Fuerza de rendimiento | Elongación min % | ||
| KSI | En el caso de las | KSI | En el caso de las | ||
| Grado 1 | 35 | 240 | 25 | 170 | 30 |
| Grado 2 | 58 | 400 | 40 | 275 | 25 |
9Nuestra Compañía
Como un fabricante líder de productos de titanio durante más de 16 años, hemos exportado codo de titanio a muchos países, incluyendo Italia, Turquía, Corea y Chile, etc.La calidad de nuestros productos es ampliamente reconocidaAsí que usted debe tener confianza en nuestra compañía.
