Detalles del producto
Lugar de origen: China
Nombre de la marca: LHTi
Certificación: ISO9001-2015
Número de modelo: Tubo
Pago y términos de envío
Cantidad de orden mínima: 100KG
Precio: $20--$29/pcs
Detalles de empaquetado: Abrigo o la bolsa de plástico de la esponja dentro, caja de la madera contrachapada como exterior,
Tiempo de entrega: 15 DÍAS LABORABLES
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 5ton por mes
Grado: |
GR2 |
Diámetro externo: |
OD25.4mm OD32mm |
Uso: |
Industrial, químico |
Material: |
GR1.GR2 |
Estándar: |
ASTM B338 |
Longitud: |
Max 12000m m |
Diámetro externo: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45m m etc. |
Grueso de pared:: |
0.5-3.0m m |
Tipo: |
Soldado con autógena/inconsútil |
Grado: |
GR2 |
Diámetro externo: |
OD25.4mm OD32mm |
Uso: |
Industrial, químico |
Material: |
GR1.GR2 |
Estándar: |
ASTM B338 |
Longitud: |
Max 12000m m |
Diámetro externo: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45m m etc. |
Grueso de pared:: |
0.5-3.0m m |
Tipo: |
Soldado con autógena/inconsútil |

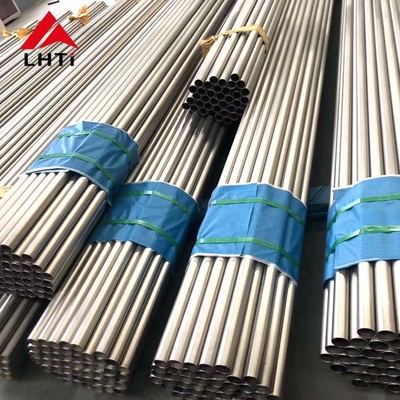

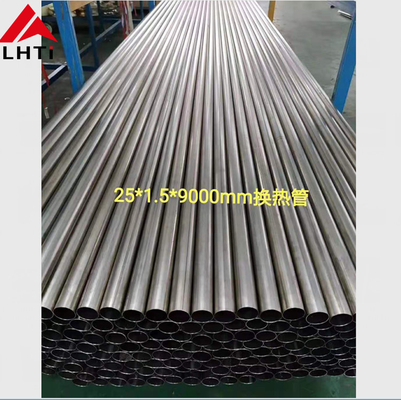

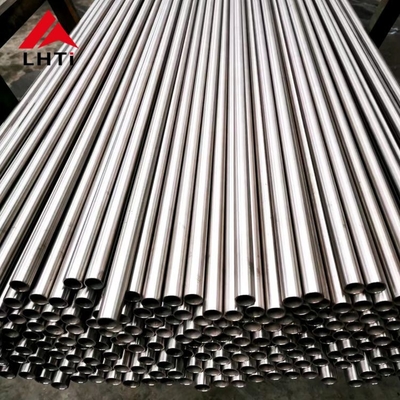

Tubo del titanio del tubo OD25.4mm OD19.05mm ASTM B338 del cambiador de calor
requisitos técnicos del tubo 1.Titanium
| 1. | | Descripción material | Tubo inconsútil del titanio |
| 2. | Especificación material | El material de GR 2 del SB 338 (inconsútil) - cumplirá los requisitos según la edición de la parte B del sec-ll de ASME - 2021. |
| 3. | | Proceso de fabricación | Según la especificación material. |
| 4. | Condición de la entrega | Ana ealed. |
| 5. | Tamaño y cantidad | Según TEAM Purchase Order. |
| 6. | | Dimension$ | Según TEAM Purchase Order. |
| 7. | Tolerancias | Según la especificación del material/de producto. |
| 8. | Certificatio n | Los certificados de prueba material estarán al tipo 3,1 del EN 10204 |
| 9. | Inspección cerca | TPIA. |
| 10. | si | Toda la composición química estará según la especificación material. Además, el análisis de producto será realizado y divulgado. |
| 11. | Prueba mecánica | Todas las pruebas mecánicas según la especificación de material serán realizadas. |
| 12. | NT de Requireme del tratamiento térmico | 1. Producto de Hnished según la condición de la entrega mencionada en senior. no. 4 arriba. |
| 13. | NDE y otras pruebas | 1. La prueba hidráulica de Hydrotest- será realizada según la especificación material. El agua potable será utilizada para la más hydrotest. 2. la prueba de la corriente de Foucault será realizada según la especificación material. 3. prueba ultrasónica según la especificación material. |
| 14. | Marca del producto | Según la especificación material. |
| 15. | Instrucciones de empaquetado | Los tubos debido despejados por los molinos (y la autoridad de la inspección) serán protegidos contra la corrosión y embalados convenientemente para evitar daño durante tránsito, la dirección y el almacenamiento. |
| 16. | Soldadura de la reparación | No permitido. |
| 17. | Uso previsto | El material se piensa para utilizar en el equipo diseñado según la sección VIII, división 1, edición 2021 de ASME. |
uso del tubo del cambiador 2.Heat
especificación del tubo de la aleación 3.Titanium
| Grado | N (%) | C (%) | H (%) | FE (%) | O (%) | Ti | Otro, máximo |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | Bal | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | Bal | ≤0.4 |
| Grado | Resistencia a la tensión (minuto) | Fuerza de producción (0,2% compensaciones)) | Alargamiento (%) | ||||
| ksi | MPa | Minuto | Máximo | ||||
| Ksi | Mpa | Ksi | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| Nombre de producto | Tubo /pipe del titanio del tubo del cambiador de calor |
| Material | Titanio (Gr2) |
| Certificado | ISO9001: 2015, TUV, EN10204.3.1 |
| Estándar | ASTM B338 |
| Tamaño |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm O acordando el requisito de cliente. |
| Técnicas | Rodado |
| Situación | Recocido (M) |
| Tipo |
Tubo inconsútil para el cambiador de calor, tubo del titanio de extractor del titanio para el automóvil, tubo de la bobina del titanio Tubo soldado con autógena del titanio, |
| Uso |
1)Poder y fábrica de productos químicos 2)Componentes automotrices 3)deportes 4)corrosión marina |
| Superficie |
Decapado con ácido, superficie del torno del CNC. |
proceso de producción del tubo 4.Titanium
imagen 5.Details en taller
|
Material Grado |
Situación | Proceso | OD (milímetro) | Grueso de pared (milímetros) | |||||||||||
| 0,5 | 0,6 | 0,8 | 1,0 | 1,25 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
Recocido (m) |
Laminado | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — |
| ﹥15-20 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥20-30 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥30-40 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥40-50 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | ||||
| ﹥50-60 | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | — | — | |||
| ﹥60-80 | — | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | |||
| Soldado con autógena | 16 | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | — | ||
| 19 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| 31,32,33 | — | — | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| 38 | — | — | — | — | — | ○ | ○ | ○ | — | — | — | — | |||
| 50 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| 63 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| Soldar con autógena-rodado | 6-10 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | ||
| ﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| ﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| Nota: el ""○ indica las especificaciones que pueden ser producidas | |||||||||||||||
Tubo del titanio de ASTM B338
Utilizado: Calor el cambiador, el condensador y los diversos recipientes del reactor
Grueso de pared: 0.5m m a 4.5m m
Longitud: 3000m m /6000mm y longger hasta 9000m m
Diámetros exteriores: 10m m a 114m m
Tolerancia del grueso de pared: el +/- 10%
Tolerancia de la longitud: +3.2mm
6. Prueba de ASME SB388 como abajo
Proporcionamos las pruebas de siguiente para los tubos inconsútiles y soldados con autógena del Ti
| Composición química | La representación visual examina | Prueba ultrasónica | Prueba actual |
| Aplanar la prueba | Aplanar la prueba | Prueba neumática | Prueba hidrostática |
| Extensible | Producción | Dureza | Alargamiento |
7. No dude en para entrar en contacto con al proveedor del tubo de la aleación del titanio
