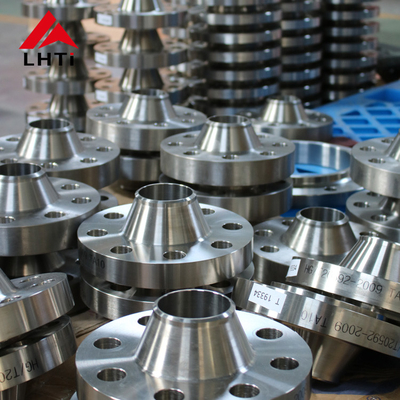

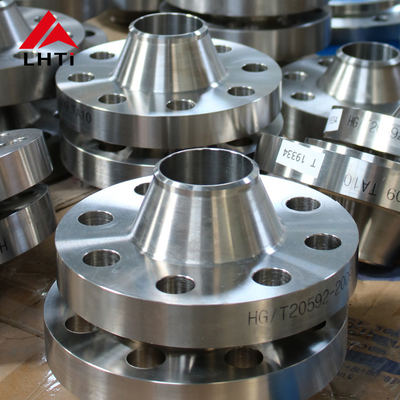

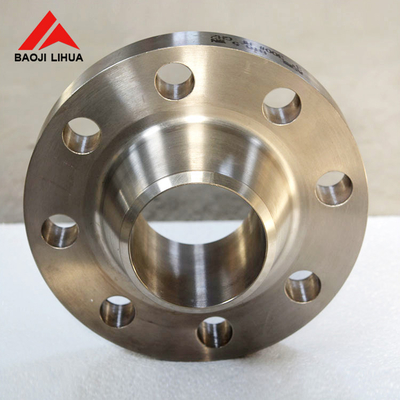

Reborde plano pulido de alta presión 6" del cuello de la soldadura de la cara del titanio del RF para la industria química

Nombre De La Marca:	LIHUA
Número De Modelo:	LH-WN
Cuota De Producción:	5 pedazos
Precio:	US dollar $25/pc--US dollar $85/pc
Condiciones De Pago:	L/C, T/T, Western Union
Capacidad De Suministro:	50000 PC por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Baoji, China

Certificación:

ISO9001, TUV etc.

Nombre de producto:

Reborde del titanio WN

Estándar:

ASME B16.5

Material:

Gr1, Gr2, Gr5, Gr7, Gr12

Uso:

Industria química

Superficie de aislamiento:

RF, FF, TG, RJ etc.

tamaño:

NPS EL 1/2 - NPS 24 (DN 10 - 2000)

Presión:

150#-2500#

Superficie:

pulido

Técnica:

Forjado y el CNC trabajó a máquina

Inspección:

Prueba ultrasónica y informe de prueba material EN10204.3.1

Detalles de empaquetado:

Envuelto por la espuma contenida en la caja de la madera contrachapada para la exportación

Capacidad de la fuente:

50000 PC por mes

Resaltar:

Reborde del cuello de la soldadura del RF del titanio

Reborde plano 6" del cuello de la soldadura de la cara

Reborde pulido del RF del titanio

Descripción del producto

El reborde plano 6" del cuello de la soldadura de la cara del titanio de alta presión de WN RF para la industria química pulió superficial

Reborde del cuello de la soldadura del titanio

Los rebordes del cuello de la soldadura del titanio son convenientes para las tuberías con fluctuaciones grandes en la presión o temperatura o las tuberías con temperatura alta, alta presión y baja temperatura, y también se utilizan para las tuberías que transportan medios costosos, inflamables y explosivos. El reborde del cuello de la soldadura del titanio no es fácil ser deformado, sellado bien, y ampliamente utilizado.

Material: Gr1, Gr2, Gr5, Gr7, Gr12

Estándar: ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628

Tamaño: EL 1/2 " ~ 30" NOTA, NPS EL 1/2 - NPS 24 (DN 10 - 2000).

Presión Clase: PN0.25~32Mpa/(estruendo) PN6, PN10, PN16, PN25 aunque PN250/150LB, 250LB, 300LB, 400 libras, 500LB, 600 libras, 900LB, 1500LB, 2500LB.

Superficie de aislamiento: RF, FF, TG, RJ etc.

Técnica: Froged y el CNC trabajaron a máquina

Clase 150 del reborde del cuello de la soldadura del titanio
Nom. Tamaño del tubo	Diámetro del reborde.	Ensanche densamente	Diámetro del eje. En la base	Diámetro aumentado de la cara.	Diámetro del eje en el punto de la soldadura	No. de agujeros	Diámetro de pernos	Diámetro. Del anillo de perno	Diámetro del diámetro interior.	Longitud a través del eje
el 1/2	3-1/2	7/16	1-3/16	1-3/8	0,84	4	el 1/2	2-3/8	0,62	1-7/8
3/4	3-7/8	el 1/2	1-1/2	1-11/16	1,05	4	el 1/2	2-3/4	0,82	2-1/16
1	4-1/4	9/16	1-15/16	2	1,32	4	el 1/2	3-1/8	1,05	2-3/16
1-1/4	4-5/8	5/8	2-5/16	2-1/2	1,66	4	el 1/2	3-1/2	1,38	2-1/4
1-1/2	5	11/16	2-9/16	2-7/8	1,90	4	el 1/2	3-7/8	1,61	2-7/16
2	6	3/4	3-1/16	3-5/8	2,38	4	5/8	4-3/4	2,07	2-1/2
2-1/2	7	7/8	3-9/16	4-1/8	2,88	4	5/8	5-1/2	2,47	2-3/4
3	7-1/2	15/16	4-1/4	5	3,50	4	5/8	6	3,07	2-3/4
3-1/2	8-1/2	15/16	4-13/16	5-1/2	4,00	8	5/8	7	3,55	2-13/16
4	9	15/16	5-5/16	6-3/16	4,50	8	5/8	7-1/2	4,03	3
5	10	15/16	6-7/16	7-5/16	5,56	8	3/4	8-1/2	5,05	3-1/2
6	11	1	7-9/16	8-1/2	6,63	8	3/4	9-1/2	6,07	3-1/2
8	13-1/2	1-1/8	9-11/16	10-5/8	8,63	8	3/4	11-3/4	7,98	4
10	16	1-3/16	12	12-3/4	10,75	12	7/8	14-1/4	10,02	4
12	19	1-1/4	14-3/8	15	12,75	12	7/8	17	12,00	4-1/2
14	21	1-3/8	15-3/4	16-1/4	14,00	12	1	18-3/4	13,25	5
16	23-1/2	1-7/16	18	18-1/2	16,00	16	1	21-1/4	15,25	5
18	25	1-9/16	19-7/8	21	18,00	16	1-1/8	22-3/4	17,25	5-1/2
20	27-1/2	1-11/16	22	23	20,00	20	1-1/8	25	19,25	5-11/16
24	32	1-7/8	26-1/8	27-1/4	24,00	20	1-1/4	29-1/2	23,25	6

Imágenes detalladas

Usos

Proceso de producción

Nuestra fábrica

Común

Todas las pruebas

Prueba visual (VT)

Prueba ultrasónica (UT)

Prueba radiográfica (RT)

Prueba de partícula magnética (TA)

La prueba penetrante/tinte penetra (la pinta)

Prueba de Eddy Current (Y)

Emisión acústica (AE)

Inspección de la calidad

Empaquetado
