Detalles del producto
Lugar de origen: China
Nombre de la marca: LHTi
Certificación: ISO9001-2015
Número de modelo: Tubo
Pago y términos de envío
Cantidad de orden mínima: 100kg
Precio: $20--$29/pcs
Detalles de empaquetado: Abrigo o la bolsa de plástico de la esponja dentro, caja de la madera contrachapada como exterior,
Tiempo de entrega: 15 días laborables
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 5Ton por mes
Grado: |
Gr12 |
Diámetro externo: |
OD25.4mm OD32mm |
Material: |
Ni Ti-0.3Mo-0.8 |
Estándar: |
ASTM B338 |
Longitud: |
12000m m máximo |
Diámetro externo: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45m m etc. |
Grueso de pared:: |
0.5-3.0m m |
Tipo: |
Soldado con autógena/inconsútil |
Uso: |
Cambiador de calor, industria química etc. |
Técnica: |
Rodado |
MOQ: |
100kg |
Grado: |
Gr12 |
Diámetro externo: |
OD25.4mm OD32mm |
Material: |
Ni Ti-0.3Mo-0.8 |
Estándar: |
ASTM B338 |
Longitud: |
12000m m máximo |
Diámetro externo: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45m m etc. |
Grueso de pared:: |
0.5-3.0m m |
Tipo: |
Soldado con autógena/inconsútil |
Uso: |
Cambiador de calor, industria química etc. |
Técnica: |
Rodado |
MOQ: |
100kg |
Tubo del titanio del tubo OD25.4mm OD19.05mm ASTM B338 del cambiador de calor
requisitos técnicos del tubo 1.Titanium
ASTM tubos inconsútiles y soldados con autógena de B338 del titanio y de la aleación del titanio para los condensadores y los cambiadores de calor
ASTM B338 cubre 28 grados de tubos inconsútiles y soldados con autógena de la aleación del titanio para los condensadores de superficie, los evaporadores, y los cambiadores de calor.
| Estándar | ASTM B338, ASME SB338 |
| Grado regular | Califique 1 grado 2 |
| Diámetro externo | 12.7m m 15m m 17m m 19m m 25.4m m 31m m etc. |
| Grueso de pared | 0.9mm/1.0mm/1.2mm/1.5m m |
| Longitud | 3000 - 6000m m u otras longitudes económicas |
| Final | Pulido, AP (recocido y conservado en vinagre), VAGOS (brillantes y recocidos), frecuencia intermedia |
| Forma | Tubo recto del titanio, tubo en espiral del titanio |
| Tipo | Inconsútil, ERW, EFW, soldado con autógena, fabricado |
| Extremo | El extremo llano, extremo biselado, pisó |
| Marca | Estándar, grado, OD, grueso, longitud, no. del calor (o según la petición del cliente.) |
| Uso | Tubo de aceite, tubo de gas, cambiador flúido del tubo, de la caldera y de calor |
| Servicio de valor añadido |
Drenaje y extensión según el tamaño y la longitud requeridos, haber recocido (electro y comercial) polaco y conservado en vinagre Etc. doblando, el trabajar a máquina. |
| Certificado de prueba | EN 10204/3.1, las TPI divulgan, EN10204/3.2 del certificado de prueba del molino |
uso del tubo del cambiador 2.Heat
Composición química (% peso)
| ASTM no. | FE máximo | O máximo | N máxima | C máxima | H máximo | Paladio | Al | Bal |
| Grado 1 | 0,2 | 0,18 | 0,03 | 0,1 | 0,015 | - | - | Ti |
| Grado 2 | 0,3 | 0,25 | 0,03 | 0,1 | 0,015 | - | - | Ti |
Propiedades físicas (minuto)
| Grado de ASTM | Composición de la aleación | Resistencia a la tensión | Fuerza de producción | Minuto % del alargamiento | ||
| ksi | Mpa | ksi | Mpa | |||
| Grado 1 | Ti no aleado (“puro”) 35A - CP1 | 35 | 240 | 25 | 170 | 30 |
| Grado 2 | Ti no aleado (“puro”) 50A - CP2 | 58 | 400 | 40 | 275 | 25 |
Inspecciones de la calidad de los tubos del titanio:
UT, pinta, prueba de Hydrodtatic, inspección de la corriente de Foucault, inspección de la composición química, inspección de la dimensión,
Prueba extensible, inspección radiográfica, inspección del grueso, inspección de PMI
Tubos del titanio/tubos del titanio usados en cambiador de calor:
especificación del tubo de la aleación 3.Titanium
| Grado | N (%) | C (%) | H (%) | FE (%) | O (%) | Ti | Otro, máximo |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | Bal | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | Bal | ≤0.4 |
| Grado | Resistencia a la tensión (minuto) | Fuerza de producción (0,2% compensaciones)) | Alargamiento (%) | ||||
| ksi | MPa | Minuto | Máximo | ||||
| Ksi | Mpa | Ksi | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| Nombre de producto | Tubo /pipe del titanio del tubo del cambiador de calor |
| Material | Titanio (Gr2) |
| Certificado | ISO9001: 2015, TUV, EN10204.3.1 |
| Estándar | ASTM B338 |
| Tamaño |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm O acordando el requisito de cliente. |
| Técnicas | Rodado |
| Situación | Recocido (M) |
| Tipo |
Tubo inconsútil para el cambiador de calor, tubo del titanio de extractor del titanio para el automóvil, tubo de la bobina del titanio Tubo soldado con autógena del titanio, |
| Uso |
1)Poder y fábrica de productos químicos 2)Componentes automotrices 3)deportes 4)corrosión marina |
| Superficie |
Decapado con ácido, superficie del torno del CNC. |
proceso de producción del tubo 4.Titanium

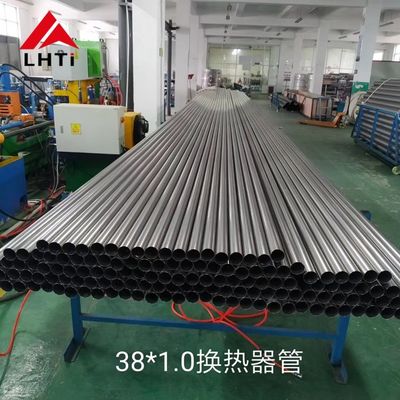

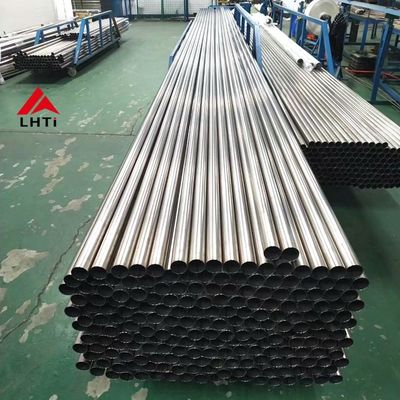

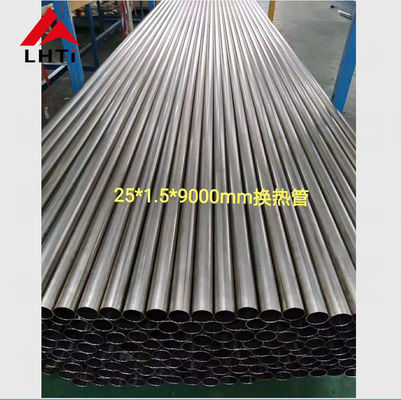

imagen 5.Details en taller
|
Material Grado |
Situación | Proceso | OD (milímetro) | Grueso de pared (milímetros) | |||||||||||
| 0,5 | 0,6 | 0,8 | 1,0 | 1,25 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
Recocido (m) |
Laminado | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — |
| ﹥15-20 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥20-30 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥30-40 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥40-50 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | ||||
| ﹥50-60 | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | — | — | |||
| ﹥60-80 | — | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | |||
| Soldado con autógena | 16 | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | — | ||
| 19 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| 31,32,33 | — | — | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| 38 | — | — | — | — | — | ○ | ○ | ○ | — | — | — | — | |||
| 50 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| 63 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| Soldar con autógena-rodado | 6-10 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | ||
| ﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| ﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| Nota: el ""○ indica las especificaciones que pueden ser producidas | |||||||||||||||
Tubo del titanio de ASTM B338
Utilizado: Calor el cambiador, el condensador y los diversos recipientes del reactor
Grueso de pared: 0.5m m a 4.5m m
Longitud: 3000m m /6000mm y longger hasta 9000m m
Diámetros exteriores: 10m m a 114m m
Tolerancia del grueso de pared: el +/- 10%
Tolerancia de la longitud: +3.2mm
6. Prueba de ASME SB388 como abajo
Proporcionamos las pruebas de siguiente para los tubos inconsútiles y soldados con autógena del Ti
| Composición química | La representación visual examina | Prueba ultrasónica | Prueba actual |
| Aplanar la prueba | Aplanar la prueba | Prueba neumática | Prueba hidrostática |
| Extensible | Producción | Dureza | Alargamiento |
7. No dude en para entrar en contacto con al proveedor del tubo de la aleación del titanio
