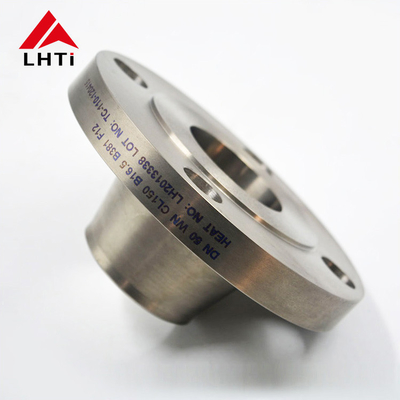

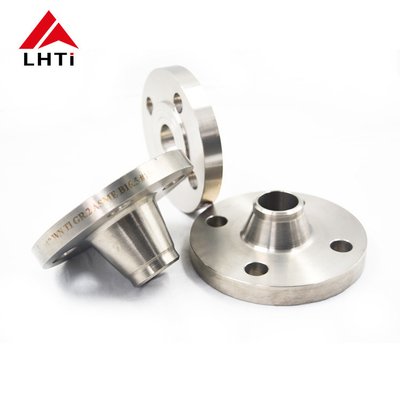

Gr1 Gr2 Gr5 ASME B16.5 Flange de cuello de soldadura de titanio cara elevada Flange de clase 150 para tuberías

3. ASME B16.5 Grados de brida de cuello de soldadura de titanio

Las demás piezas de acerose utilizan comúnmente en sistemas de tuberías debido a su resistencia, peso ligero y excelente resistencia a la corrosión.Cada uno adaptado a aplicaciones y entornos específicos.

1. Titanio de grado 1:Conocido por su alta ductilidad, el titanio de grado 1 es el más blando y formable de todos los grados de titanio puros comerciales.Se utiliza principalmente en aplicaciones que requieren una resistencia superior a la corrosión en entornos como la industria de procesamiento químico.

2.

3. Titanio de grado 2:Este es el grado de titanio más utilizado, ofrece un buen equilibrio entre resistencia y ductilidad, con una excelente resistencia a la corrosión, y se utiliza en una amplia gama de aplicaciones.incluidas las bridas para sistemas de tuberías.

4.

5. Titanio de grado 5 (Ti 6Al-4V):Se trata de una aleación de grado y la más comúnmente utilizada de todas las aleaciones de titanio. Aumenta significativamente la resistencia de las bridas en comparación con las clases de titanio puro.El titanio de grado 5 se utiliza en aplicaciones de alta resistencia donde se requiere resistencia al calor y a la corrosión.

6.

7. Titanio de grado 7:Con una excelente soldabilidad y fabricabilidad, este grado incluye paladio para una mayor resistencia a la corrosión, particularmente contra los ácidos reductores y el ataque localizado en halogenuros calientes.

8.

9. Titanio de grado 12:Este grado ofrece una mayor resistencia al calor y resistencia en comparación con otros grados puros comerciales.

10.

11. Titanio de grado 23 (Ti 6Al-4V ELI):Este grado es similar al grado 5, pero tiene intersticiales extra bajos (ELI), lo que lo hace preferible para una mayor dureza de fractura y una mejor ductilidad.Se utiliza a menudo en aplicaciones médicas y también es adecuado para bridas en situaciones críticas, aplicaciones de gama alta.

4Las ventajas deFlanges de cuello de soldadura de titanio en la industria

Las demás piezas de aceroofrecen una serie de ventajas que los hacen muy buscados en diversas aplicaciones industriales donde el rendimiento y la durabilidad son cruciales.

Resistencia a la corrosión: Las demás piezas de aceroson altamente resistentes a la corrosión, incluso en ambientes agresivos como el agua de mar, ácidos y cloruros.y petróleo y gas en alta mar donde la resistencia a la corrosión es crítica.

Relación fuerza-peso:El titanio tiene una alta relación resistencia-peso, lo que hace que las bridas de cuello de soldadura de titanio sean fuertes y duraderas mientras permanecen ligeras.Esto es ventajoso en aplicaciones donde se desea reducir el peso sin comprometer la resistencia y el rendimiento.

Resistencia a altas temperaturas: bridas de cuello de soldadura de titaniopueden soportar altas temperaturas sin perder sus propiedades mecánicas, mantienen su resistencia y resistencia a la corrosión a altas temperaturas,que los hace adecuados para aplicaciones que implican ciclos térmicos y térmicos.

Biocompatibilidad:El titanio es biocompatible y no tóxico, lo que hace que las bridas de cuello de soldadura de titanio sean adecuadas para su uso en equipos médicos, fabricación farmacéutica,y industrias de transformación de alimentos donde la pureza del producto es esencial.

Longevidad y durabilidad:El titanio es conocido por su durabilidad y larga vida útil.contribuyendo a reducir los costes de mantenimiento y sustitución a lo largo del tiempo.

Excelentes propiedades de sellado:El acabado superficial liso de las bridas de cuello de soldadura de titanio, obtenido a través de procesos de decapado o mecanizado, permite un sellado superior con juntas u otros componentes de conexión.Esto ayuda a prevenir fugas y asegura un rendimiento fiable en aplicaciones críticas.

Compatibilidad con otros metales: bridas de cuello de soldadura de titanioSe puede soldar o combinar fácilmente con otros metales como el acero inoxidable o el acero al carbono, lo que permite la versatilidad en el diseño y la compatibilidad con los sistemas existentes.

5 Aplicaciones de la brida de cuello de soldadura de titanio ANSI B16.5

Las demás piezas de acerose utilizan en diversas industrias, incluidas la petroquímica, el petróleo y el gas, la generación de energía, el transporte de líquidos a granel, los productos químicos, los productos farmacéuticos, la fabricación de pasta y papel, los textiles y otros.

6Inspecciones de las bridas de cuello de soldadura de titanio

Pruebas visuales (VT):Esto implica inspeccionar visualmente la superficie de la soldadura y la brida para detectar cualquier defecto visible como grietas, porosidad o perfiles de soldadura inadecuados.

Pruebas ultrasónicas (UT):Esta técnica utiliza ondas de sonido de alta frecuencia para detectar defectos internos dentro del material, como huecos, inclusiones o grietas.

Pruebas radiográficas (RT):Este método utiliza rayos X o rayos gamma para producir imágenes de la estructura interna de la soldadura y la brida. Es eficaz para detectar defectos internos y evaluar la calidad de la soldadura.

Prueba de partículas magnéticas (MT):La MT se utiliza para detectar defectos superficiales y cercanos a la superficie en materiales ferromagnéticos.Este método puede no ser aplicable a menos que haya materiales magnéticos cerca o recubrimientos que puedan ser magnetizados..

Pruebas de penetración/penetración de colorantes (PT):El PT consiste en aplicar un tinte penetrante a la superficie de la soldadura y luego eliminar el exceso de tinte para revelar defectos que rompen la superficie.

Prueba de corriente de remolino (ET):El ET utiliza la inducción electromagnética para detectar defectos superficiales y cercanos a la superficie en materiales conductores como el titanio.

Emisión acústica (AE):El AE consiste en monitorear las emisiones acústicas de un material bajo tensión para detectar cambios indicativos de defectos como grietas o fugas.
