Las válvulas de bola de titanio estándar ASME
, Valvas de bola de titanio DN15 a DN200
, Valvas de bolas de titanio con flancos
Norma de diseño: |
Se aplican las siguientes medidas:34 |
Tipo de puerto: |
Puerto completo, puerto reducido |
Modelo: |
Válvula de bolas de titanio |
Método de la operación: |
Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. |
Tipo de cuerpo: |
Una pieza, dos piezas, tres piezas |
Rango de temperatura: |
Desde -196°C hasta 600°C |
Operación: |
Se trata de un sistema de transmisión de datos. |
Nivel de presión: |
Clase 150 - Clase 1500 |
Tamaño: |
1/2 pulgada - 10 pulgadas |
Tipo de actuador: |
Manual, neumático, eléctrico |

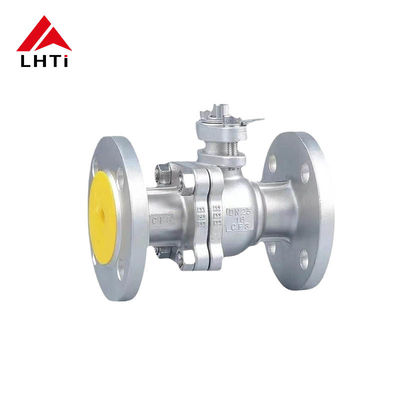

Valvula de bola de 6 pulgadas Valvulas de bola de titanio Ti TA2 DN 15-DN200

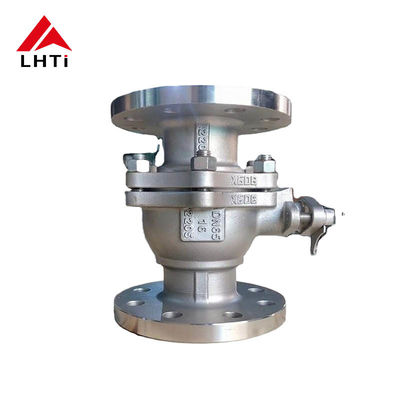

Valvula de bola de 6 pulgadas Valvulas de bola de titanio Ti TA2 DN 15-DN200
Descripción del producto:
Valvas de bolas de materiales especialesLas válvulas de bolas son de dos, tres y cuatro direcciones, y están disponibles tanto en configuraciones de sellado suave como de sellado duro, y vienen en diseños flotantes y montados en trunnion.Los materiales utilizados para estas válvulas de bolas se eligen cuidadosamente por su rendimiento excepcional en ambientes difíciles e incluyen titanio, níquel, zirconio, Hastelloy, Monel, Inconel, acero inoxidable dúplex, 904L, aleación 20, acero C4 y otros.Estos materiales de alto rendimiento aseguran que las válvulas proporcionan una excelente resistencia a la corrosión, resistencia mecánica y fiabilidad en una amplia gama de aplicaciones industriales.
Especificaciones del producto:
| El tamaño |
d |
- ¿ Qué? |
T. |
F: el precio |
No |
M. |
G. |
C. Las |
D |
H. |
H1 |
H2 |
El S |
No |
D1 |
M1 |
Torque de trabajo |
WT |
| 1/2" de largo |
0.59 |
4.25 |
0.38 |
0.06 |
4 |
0.63 |
1.38 |
2.38 |
3.50 |
3.39 |
2.25 |
0.93 |
0.44 |
6.65 |
1.65 |
M5 |
34 |
3.7 |
| 3/4 de pulgada |
0.79 |
4.61 |
0.38 |
0.06 |
4 |
0.63 |
1.69 |
2.76 |
3.90 |
3.50 |
2.36 |
0.93 |
0.44 |
6.65 |
1.65 |
M5 |
49 |
4.6 |
| 1 " |
0.98 |
5.00 |
0.38 |
0.06 |
4 |
0.63 |
2.01 |
3.11 |
4.25 |
4.06 |
2.89 |
1.14 |
0.50 |
8.09 |
1.97 |
M6 |
58 |
6.4 |
| 1 a 4 pulgadas |
1.26 |
5.51 |
0.44 |
0.06 |
4 |
0.63 |
2.50 |
3.50 |
4.61 |
4.06 |
3.09 |
1.14 |
0.50 |
8.09 |
1.97 |
M6 |
80 |
8.6 |
| 1 y media. |
1.50 |
6.50 |
0.50 |
0.06 |
4 |
0.63 |
2.88 |
3.88 |
5.00 |
5.12 |
4.05 |
1.55 |
0.75 |
10.51 |
2.76 |
M8 |
222 |
12.6 |
| 2 " por segundo |
1.97 |
7.01 |
0.57 |
0.06 |
4 |
0.75 |
3.62 |
4.75 |
5.98 |
5.31 |
4.35 |
1.55 |
0.75 |
10.51 |
2.76 |
M8 |
337 |
18.5 |
| 2 y media. |
2.56 |
7.48 |
0.63 |
0.06 |
4 |
0.75 |
4.12 |
5.47 |
7.01 |
5.79 |
4.80 |
1.52 |
0.75 |
11.38 |
2.76 |
M8 |
399 |
29.3 |
| 3" de largo |
3.15 |
7.99 |
0.69 |
0.06 |
4 |
0.75 |
5.00 |
5.98 |
7.48 |
6.54 |
5.59 |
1.69 |
0.75 |
15.35 |
4.02 |
M10 |
540 |
36.2 |
| 4" de largo. |
3.94 |
9.00 |
0.88 |
0.06 |
8 |
0.75 |
6.19 |
7.50 |
8.98 |
7.13 |
6.18 |
1.69 |
0.75 |
15.35 |
4.02 |
M10 |
709 |
61.1 |
| 6" de largo |
5.91 |
15.51 |
1.00 |
0.06 |
8 |
0.87 |
8.50 |
9.51 |
10.98 |
10.10 |
8.66 |
1.97 |
1.06 |
29.25 |
4.92 |
M12 y M12 |
1682 |
119.0 |
| 8" de largo |
7.87 |
17.99 |
1.13 |
0.06 |
8 |
0.89 |
10.63 |
11.75 |
13.50 |
13.15 |
11.83 |
3.37 |
1.42 |
33.07 |
5.51 |
El M16 |
4160 |
194.0 |
| 10" de largo. |
9.84 |
20.98 |
1.19 |
0.06 |
12 |
1.00 |
12.76 |
14.25 |
15.98 |
14.88 |
13.17 |
2.93 |
1.42 |
40.94 |
5.51 |
El M16 |
6638 |
359.4 |
Diferentes materiales de las válvulas de bolas:
Valvas de bolas de materiales especialespueden fabricarse con una variedad de materiales especiales para satisfacer los requisitos de diferentes medios y condiciones de funcionamiento en diferentes entornos de aplicación.
TitanioCon alta resistencia a la corrosión y peso ligero, adecuado para la ingeniería naval y la industria química.
El níquel...Con buena resistencia a la oxidación y a la corrosión, adecuado para ambientes de alta temperatura y altamente corrosivos.
Zirconio-Excelente resistencia a la corrosión, adecuado para medios ácidos de alta temperatura.
Hastelloy... ¿Qué quieres decir?Alta resistencia y resistencia a la corrosión, adecuada para ambientes de procesamiento químico exigentes.
¿Qué es eso?Buena resistencia a la corrosión y propiedades mecánicas, adecuadas para el agua de mar y medios químicos.
Enconel-Aleación de alta temperatura con excelente resistencia a altas temperaturas y resistencia a la oxidación.
Acero inoxidable duplex.Combina las ventajas del acero inoxidable austenítico y ferrítico, con una alta resistencia y resistencia a la corrosión.
904L-Acero inoxidable austenítico de bajo contenido de carbono, con excelente resistencia a la corrosión, especialmente en ambientes muy ácidos.
de aleación 20-Diseñado para resistir la corrosión del ácido sulfúrico, adecuado para las industrias química y farmacéutica.
C-4 de aleación- Con excelente resistencia a la corrosión y resistencia, adecuado para entornos de corrosión extrema.
Características de las válvulas de titanio:
La bola de unválvula de bolas de titanioBajo la acción de una presión media, la bola puede producir un cierto desplazamiento y presionar fuertemente contra la superficie de sellado del extremo de salida para asegurar el sellado del extremo de salida.La principal ventaja del estándar americanoválvula de bolas de titanioes que utiliza la excelente estabilidad y capacidad de autopasivación de la película de óxido formada sobre el metal de titanio en entornos altamente corrosivos,que le permite resistir una fuerte corrosión en diversas condiciones de trabajo adversas.
Baja resistencia al flujo:Las válvulas de bolas tienen una resistencia al fluido relativamente baja entre todos los tipos de válvulas.
Buen funcionamiento de sellado:El asiento de la válvula (anillo de sellado) está generalmente hecho de materiales elásticos como PTFE (politetrafluoroetileno),que garantiza el sellado fácilmenteAdemás, la fuerza de sellado de la válvula de bola aumenta con la presión del medio.
Sello del tallo fiable:El tallo de una válvula de bolas sólo gira 90° durante las operaciones de apertura y cierre, por lo que el sello de embalaje del tallo no se daña fácilmente.la fuerza de sellado del sello inverso del tallo aumenta con la presión del medio.
Aplicaciones de las válvulas de titanio:
Valvas de bolas de titaniotienen una amplia gama de aplicaciones en diversos campos industriales, incluidos principalmente los siguientes aspectos:
Industria química:Debido a la excelente resistencia a la corrosión de los materiales de titanio,válvulas de bolas de titaniose utilizan comúnmente en procesos de producción química que implican el manejo de medios corrosivos, como soluciones ácidas y alcalinas, y óxidos.
Industria del petróleo y del gas natural: válvulas de titaniodesempeñan un papel crucial en la extracción, el transporte y el procesamiento de petróleo y gas natural.garantizar el funcionamiento seguro y estable del sistema.
Ingeniería marina: Valvas de bolas de titanioTienen una buena resistencia a la corrosión del agua de mar, por lo que se utilizan ampliamente en aplicaciones de ingeniería marina, como los sistemas de control de fluidos en tuberías submarinas y plataformas marinas.
El campo aeroespacial: Valvas de bolas de titaniose utilizan ampliamente en sistemas hidráulicos aeroespaciales, sistemas de combustible, etc., debido a sus características de ligereza y alta resistencia que satisfacen los requisitos de las aeronaves.
Industria alimentaria y farmacéutica:Dado que los materiales de titanio no son tóxicos y no contaminan los alimentos o los medicamentos,válvulas de bolas de titaniose utilizan a menudo en sistemas de control de fluidos en las industrias de procesamiento de alimentos y farmacéuticas.
