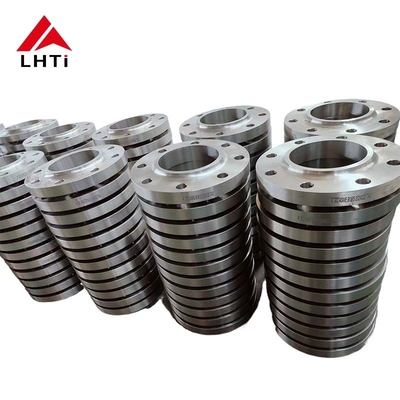

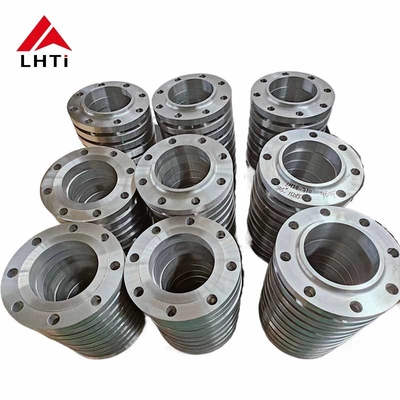

EN1092-01 Placa de titanio deslizante en brida Gr1 Gr2 Gr5 Gr7 Placa de tubería de brida PN 16 para la industria del petróleo y el gas

2. Grados de la EN1092-01 Flange de placa de titanio

1. Titanio de grado 1:Conocido por su alta ductilidad, el titanio de grado 1 es el más blando y formable de todos los grados de titanio puros comerciales.Se utiliza principalmente en aplicaciones que requieren una resistencia superior a la corrosión en entornos como la industria de procesamiento químico.

2.

3. Titanio de grado 2:Este es el grado de titanio más utilizado, ofrece un buen equilibrio entre resistencia y ductilidad, con una excelente resistencia a la corrosión, y se utiliza en una amplia gama de aplicaciones.incluidas las bridas para sistemas de tuberías.

4.

5. Titanio de grado 5 (Ti 6Al-4V):Se trata de una aleación de grado y la más comúnmente utilizada de todas las aleaciones de titanio, que aumenta significativamente la resistencia de las bridas en comparación con las de titanio puro.El titanio de grado 5 se utiliza en aplicaciones de alta resistencia donde se requiere resistencia al calor y a la corrosión.

6.

7. Titanio de grado 7:Con una excelente soldabilidad y fabricabilidad, este grado incluye paladio para una mayor resistencia a la corrosión, particularmente contra los ácidos reductores y el ataque localizado en halogenuros calientes.

8.

9. Titanio de grado 12:Este grado ofrece una mayor resistencia al calor y resistencia en comparación con otros grados puros comerciales.

10.

11. Titanio de grado 23 (Ti 6Al-4V ELI):Este grado es similar al grado 5, pero tiene intersticiales extra bajos (ELI), lo que lo hace preferible para una mayor dureza de fractura y una mejor ductilidad.Se utiliza a menudo en aplicaciones médicas y también es adecuado para bridas en situaciones críticas, aplicaciones de gama alta.

    • Titanio: El titanio tiene una resistencia excepcional a la corrosión, especialmente en ambientes agresivos como el agua de mar, cloruros y ácidos oxidantes.Forma una capa protectora de óxido que mejora su resistencia a la corrosión.
    • Acero inoxidable: El acero inoxidable también ofrece una buena resistencia a la corrosión, pero no en la medida del titanio.Puede requerir recubrimientos o tratamientos adicionales para una mayor protección en entornos corrosivos.
    • Acero de carbono: el acero de carbono es susceptible a la corrosión, particularmente en condiciones húmedas o ácidas, y requiere recubrimientos o aleaciones para su protección.
    • Inconel: Las aleaciones de inconel proporcionan una excelente resistencia a la oxidación y la corrosión en ambientes extremos, incluidas condiciones de alta temperatura y presión.

3.Especificaciones para la brida de placa de titanio DIN2501 PN16

4. Diferentes tipos de caras de las bridas de placa de titanio:

Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el anexo I.

1. Diseño:

   • Superficie elevada: Una brida de cara elevada tiene una pequeña porción alrededor del orificio perforado ligeramente más grande que el diámetro de la tubería. Esto crea una cresta (o cara elevada) sobre la superficie de la brida.
   • Superficie de sellado: la cara elevada sirve como la superficie de sellado principal donde se apoya la junta.

2. Ventajas:

   • Mejora del sellado: el diseño de la cara elevada concentra la compresión de la junta en un área más pequeña, mejorando la efectividad del sellado.
   • Protección: La cara elevada ayuda a proteger la superficie de la brida de daños durante el manejo y la instalación.

3. Aplicaciones:

   • Común: Las bridas de cara elevada son más comunes en aplicaciones industriales estándar donde es esencial un sellado confiable y libre de fugas.
   • Nombres de presión: adecuado para aplicaciones de mayor presión, ya que la cara elevada permite una mejor compresión de la junta.

La superficie plana (FF) de la brida:

1. Diseño:

   • Superficie lisa: Las bridas de cara plana tienen una superficie plana o lisa sin protuberancias o áreas elevadas alrededor del orificio.
   • Superficie de sellado: el sellado se logra colocando la junta directamente en la superficie plana de la brida.

2. Ventajas:

   • Facilidad de alineación: Las bridas de cara plana son más fáciles de alinear durante el montaje porque no hay superficies elevadas con las que lidiar.
   • Ahorro de espacio: requieren menos espacio en comparación con las bridas de cara elevada, lo que puede ser ventajoso en instalaciones estrechas.

3. Aplicaciones:

   • Especializado: Las bridas de cara plana se utilizan típicamente en aplicaciones de baja presión y no críticas donde los requisitos de sellado son menos estrictos.
   • Envases especiales: pueden requerir juntas especiales (como juntas de cara completa) que cubran toda la cara de la brida para garantizar un sellado adecuado.

Elegir entre la cara levantada y la cara plana:

• Requisitos de presión y sellado: Las bridas de cara elevada son preferidas para aplicaciones de mayor presión donde es crítico un sellado confiable.Las bridas de cara plana son adecuadas para aplicaciones de baja presión o donde las limitaciones de espacio son una preocupación.

• Selección de la junta: la elección de la junta (como el tipo de anillo o la cara completa) depende del tipo de brida (RF o FF) y de los requisitos de aplicación para la integridad del sellado.

5. Certificados de las bridas de placa de titanio:

Las bridas de placas de titanio suelen cumplir con diversas normas internacionales y pueden requerir certificación para garantizar el cumplimiento de los requisitos de calidad y seguridad.Los certificados comunes para las bridas de chapa de titanio incluyen::

Certificados de materiales:Estos certifican la composición y las propiedades del titanio utilizado, asegurando que cumpla con normas específicas como los requisitos ASTM o EN para pureza, propiedades mecánicas y resistencia a la corrosión.

Certificados de dimensiones:Estos certifican que las bridas cumplen especificaciones dimensionales precisas según normas como EN1092-01 o ASME B16.5, asegurando que se ajusten y funcionen correctamente dentro del sistema de tuberías.

Certificados de presión nominal:Estos confirman que las bridas han sido probadas y calificadas para soportar niveles de presión específicos, como PN 6, PN 10, PN 16, etc., o calificaciones de clase ANSI de acuerdo con las normas ASME.

- ¿ Qué?Certificados del sistema de gestión de la calidad:Como la ISO 9001, que garantiza que el fabricante ha implementado y mantiene un sistema de gestión de la calidad que cumple con las normas internacionales de coherencia y garantía de calidad.

Certificados de ensayo:Estos pueden incluir certificados para métodos de ensayo no destructivo (NDT) como los ensayos ultrasónicos (UT), los ensayos radiográficos (RT) o los ensayos de penetración de colorantes (PT),garantizar la integridad de las soldaduras y la construcción general.

Certificados de resistencia a la corrosión:Específicamente relevantes para el titanio, estos pueden demostrar la resistencia del material a entornos corrosivos específicos, como el agua de mar o las exposiciones químicas.

6Normas comunes de las bridas de titanio
