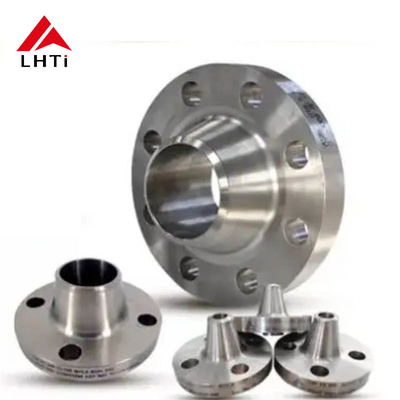

ASME B16.5 Clase 150 Velas de cuello de soldadura de titanio WNRF grado 1 grado 2 para aplicaciones industriales

ASME B16.5 Clase 150 Velas de cuello de soldadura de titanio WNRF grado 1 grado 2 para aplicaciones industriales

1. ASME B16.5 Clasificación 150 de las bridas de cuello de soldadura de titanio:

ASME B16.5 es una norma desarrollada por la Sociedad Americana de Ingenieros Mecánicos (ASME) que proporciona especificaciones para bridas de tubería y accesorios con bridas.incluido el titanio, y proporciona dimensiones, tolerancias y calificaciones de presión-temperatura para las bridas.

Cuando el titanio se especifique para las bridas de acuerdo con la norma ASME B16.5, se refiere típicamente a las bridas de aleación de titanio que cumplen los requisitos mecánicos y químicos establecidos por la norma.El titanio se utiliza a menudo en estas aplicaciones debido a su alta relación resistencia/peso, excelente resistencia a la corrosión (especialmente en ambientes corrosivos como el agua de mar y los productos químicos) y propiedades ligeras.

2Características clave de las bridas de cuello de soldadura de titanio de la clase 150 de la norma ASME B16.5

Presión nominal (clase 150): la presión nominal se refiere a la presión máxima que una brida puede soportar en condiciones normales de funcionamiento a una temperatura determinada.Las bridas de la clase 150 están diseñadas para sistemas de presión moderada., normalmente utilizados en sistemas que funcionan a presiones de hasta 150 psi a temperatura ambiente.

Rango de temperatura: ASME B16.5 especifica las calificaciones de presión a diversas temperaturas, y para las bridas de la clase 150, la presión disminuye a medida que aumenta la temperatura.El titanio tiene un rendimiento excelente a temperaturas más altas en comparación con muchos otros materiales.

Diseño de cuello de soldadura: La brida del cuello de soldadura se caracteriza por un cuello largo y cónico que permite una conexión suave y fuerte con la tubería, minimizando la concentración de estrés.Esto es especialmente importante en aplicaciones de alta presión como las que utilizan titanio, ya que garantiza una unión más robusta bajo condiciones de alta presión y temperatura.

Dimensiones: Las dimensiones de la brida, incluido el diámetro exterior, el diámetro del orificio del perno y el grosor, se especifican en la norma ASME B16.5, con tolerancias estrictas para garantizar que la brida se ajuste correctamente a la tubería asociada y a otros componentes de brida.

3Propiedades físicas del titanio

Densidad: El titanio es mucho más ligero que el acero, lo que lo hace ventajoso en aplicaciones donde el peso es una preocupación (por ejemplo, aeroespacial, plataformas petroleras en alta mar).

Resistencia a la tracción: Aunque no es tan alta como algunas aleaciones de acero, el titanio tiene una alta resistencia a la tracción en relación con su peso, lo que lo hace útil en aplicaciones que contienen presión.

Resistencia a la corrosión: El titanio es altamente resistente a la corrosión, especialmente en ambientes de cloruro como el agua de mar, por lo que es muy valioso en las industrias marinas y químicas.

Conductividad térmica: La conductividad térmica del titanio es relativamente baja, lo que lo hace adecuado para aplicaciones donde se desea una alta resistencia térmica.

4.Ventajas de las bridas de cuello de soldadura de titanio (clase 150)

Resistencia a la corrosión: Las bridas de titanio son altamente resistentes a la corrosión, especialmente en ambientes duros como el agua de mar, los sistemas de procesamiento ácido o químico.

Ligero: Las bridas de titanio son mucho más ligeras que las de acero, lo que es ventajoso en aplicaciones donde la reducción de peso es importante, como en plataformas aeroespaciales o marinas.

Durabilidad y resistencia: El titanio es conocido por su resistencia y resistencia a la fatiga, lo que lo hace adecuado para entornos de alto estrés y alta temperatura.

Mejora de la vida útil: Debido a su capacidad para resistir la corrosión, las bridas de titanio tienden a tener una vida útil mucho más larga, lo que reduce los costos de mantenimiento con el tiempo.

5Aplicaciones de las bridas de cuello de soldadura de titanio ASME B16.5, clase 150

Procesamiento químico: La resistencia del titanio a la corrosión en productos químicos agresivos lo hace adecuado para sistemas de tuberías que manejan ácidos, álcalis y otras sustancias corrosivas.

Aeroespacial: el titanio se utiliza en componentes de aeronaves debido a sus propiedades de peso ligero y alta resistencia.

Offshore & Marine: Las bridas de titanio se utilizan comúnmente en plataformas petrolíferas offshore y aplicaciones marinas donde la resistencia a la corrosión del agua de mar es esencial.

Generación de energía: en ambientes corrosivos a altas temperaturas, como plantas de energía nuclear o instalaciones geotérmicas, las bridas de titanio ofrecen la durabilidad necesaria.

La brida de titanio LHTi es altamente fiable y adecuada para diferentes aplicaciones.Con una capacidad de suministro de 10000, el producto está fácilmente disponible para satisfacer las necesidades de diferentes clientes.
