Las cabezas hemisféricas en forma de plato de titanio (Gr2 y Gr5) son componentes críticos en diversas aplicaciones industriales, especialmente en los campos del procesamiento químico, las industrias petroquímicas,recipientes a presiónEstas cabezas están formadas por aleaciones de titanio, típicamente de grado 2 (Gr2) y grado 5 (Gr5), que son conocidas por sus excelentes propiedades mecánicas, resistencia a la corrosión,y altas relaciones fuerza/peso.

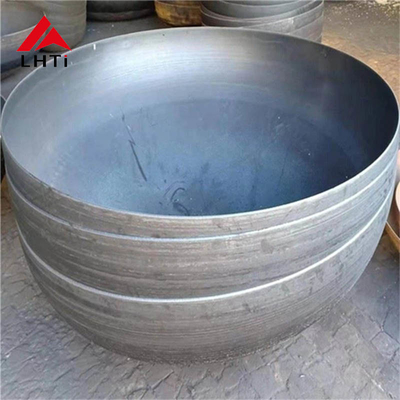

Cabezas hemisféricas en forma de plato de titanio (Gr2 y Gr5)

1. Titanio de grado 2 (Gr2) Cabeza hemisférica en forma de plato

El titanio de grado 2 es una aleación de titanio comercialmente pura, que ofrece una excelente resistencia a la corrosión y una gran resistencia, por lo que es adecuado para aplicaciones industriales generales.Es uno de los grados más comunes utilizados para cabezas hemisféricas en forma de placa de titanio debido a su excelente soldabilidad y resistencia a la corrosión en una amplia gama de entornos, incluyendo condiciones ácidas, alcalinas y marinas.

• Características clave:

  • Resistencia a la corrosión: El titanio Gr2 es altamente resistente a la corrosión de la mayoría de los ácidos, cloruros y agua salada.recipientes de almacenamiento, y aplicaciones marinas.
  • Resistencia: Aunque no es tan fuerte como el grado 5, el grado 2 ofrece una resistencia suficiente para la mayoría de las aplicaciones de recipientes a presión.
  • Formabilidad y soldabilidad: El titanio Gr2 es fácil de formar y soldar, lo que lo hace ideal para crear formas complejas como cabezas de plato y cabezas hemisféricas.
  • Costo-eficacia: En comparación con el grado 5, el grado 2 es generalmente más asequible, por lo que es una opción atractiva para aplicaciones donde la alta resistencia no es un requisito crítico.

• Aplicaciones:

  • Envases a presión: Se utilizan en tanques y reactores donde la resistencia a la corrosión es una prioridad.
  • Almacenamiento de productos químicos: común en la industria de procesamiento de productos químicos, especialmente en tanques y reactores que manejan sustancias agresivas.
  • Equipo marino y de agua de mar: Se utiliza en plantas de desalinización de agua de mar, sistemas de tuberías marinas y otras aplicaciones acuáticas.
  • Intercambiadores de calor: son ideales para intercambiadores de calor donde se necesita resistencia a la corrosión.

2. Titanio de grado 5 (Gr5) cabeza hemisférica en forma de plato (Ti-6Al-4V)

El titanio de grado 5, también conocido como Ti-6Al-4V, es la aleación de titanio más utilizada para aplicaciones que requieren una alta resistencia y un excelente rendimiento bajo tensión.6% de aluminio, y 4% de vanadio, lo que le da una resistencia superior, resistencia a altas temperaturas y resistencia a la fatiga en comparación con el grado 2.

• Características clave:

  • Alta resistencia: Gr5 es mucho más resistente que Gr2, con una resistencia a la tracción de alrededor de 900 MPa, lo que lo hace ideal para aplicaciones de trabajo pesado como buques de alta presión y componentes aeroespaciales.
  • Resistencia a la corrosión: al igual que el Gr2, el Gr5 ofrece una excelente resistencia a la corrosión, aunque no es tan resistente en ambientes extremadamente agresivos como los ácidos concentrados.
  • Resistencia al calor: Gr5 tiene un mejor rendimiento que Gr2 a temperaturas más altas, lo que lo hace ideal para aplicaciones que involucran calor o temperaturas elevadas.
  • Soldadura: Aunque Gr5 es más difícil de soldar que Gr2, todavía tiene una buena soldadura con las técnicas y el cuidado adecuados.
  • Durabilidad: Gr5 es muy duradero y puede soportar una exposición a largo plazo a tensiones mecánicas, por lo que es adecuado para aplicaciones críticas.

• Aplicaciones:

  • Envases a presión: se utilizan en aplicaciones de alta presión donde se necesita una resistencia adicional.
  • Aeroespacial: Común en el aeroespacial para componentes como tanques de combustible, estructuras de aviones y sistemas de presión.
  • Industria química: ideal para su uso en reactores y equipos de alta presión que trabajan con sustancias químicas corrosivas.
  • Petróleo y gas: Gr5 se utiliza en la industria del petróleo y el gas para equipos submarinos, tuberías de alta presión y buques de almacenamiento de gas.

Ventajas de las cabezas hemisféricas en forma de plato de titanio (Gr2 y Gr5)

• Resistencia a la corrosión: Las aleaciones de titanio Gr2 y Gr5 son altamente resistentes a la corrosión de productos químicos agresivos, ácidos y agua de mar, lo que las hace ideales para condiciones ambientales adversas.

• Relación resistencia-peso: El titanio ofrece una alta relación resistencia-peso, lo que significa que aunque el material es ligero, puede soportar altas presiones internas,que es importante para aplicaciones como recipientes a presión y tanques de almacenamiento.

• Durabilidad y durabilidad: la capacidad del titanio para soportar una exposición prolongada a condiciones extremas, incluidas altas temperaturas y presiones, se traduce en una mayor vida útil de los equipos,reducir los costes de mantenimiento y los tiempos de inactividad.

• Biocompatibilidad: El titanio Gr2 es conocido por su biocompatibilidad, lo que lo hace adecuado para aplicaciones médicas, aunque Gr5 también se puede utilizar donde se requiere una mayor resistencia.

• Versatilidad: La versatilidad de las aleaciones de titanio permite su uso en una amplia gama de industrias, desde el procesamiento químico y petroquímico hasta aplicaciones aeroespaciales y marinas.

Proceso de fabricación de cabezas hemisféricas en forma de plato de titanio

El proceso de fabricación de cabezas hemisféricas en forma de plato de titanio implica varios pasos, entre ellos:

1. Selección del material: las láminas de titanio de grado 2 o 5 se seleccionan en función de los requisitos específicos de la aplicación.

2. Formación: La hoja de titanio se calienta a una temperatura adecuada para la formación, y luego se presiona mecánicamente o se dibuja en forma hemisférica.Formación en caliente, o técnicas de prensado.

3. Soldadura: Si la cabeza de la placa necesita ser soldada a otras partes, como un cuerpo cilíndrico, se utilizan técnicas de soldadura de precisión como la soldadura TIG (soldadura con gas inerte de tungsteno) para unir partes de titanio.Se debe tener cuidado de evitar la contaminación y mantener la integridad del material.

4. Post-procesamiento: después de que la cabeza esté formada y soldada, puede someterse a procesos adicionales como decapado para eliminar óxidos, pulido para mejorar el acabado de la superficie,o pasivación para mejorar la resistencia a la corrosión.

5. Pruebas e inspección: Las cabezas terminadas se someten a controles de calidad rigurosos, incluidas pruebas no destructivas (NDT) como pruebas de rayos X, ultrasónicas o de presión,para garantizar que cumplen con los estándares de resistencia y durabilidad requeridos.

Proceso de fabricación de la cabeza hemisférica de titanio

Las cabezas hemisféricas de titanio se producen típicamente utilizando procesos como el dibujo profundo, la formación en caliente o el prensado.

1. Preparación de las hojas: las hojas de aleación de titanio se cortan al tamaño requerido.
2. Formación: La lámina de titanio se calienta y luego se presiona o se dibuja en forma hemisférica mediante una prensa o una matriz de formación.
3. Soldadura: Si es necesario, la cabeza hemisférica se soldará al cuerpo cilíndrico del recipiente o del tanque.La soldadura de titanio requiere un control cuidadoso del calor y del entorno de soldadura para evitar la contaminación.
4. Post-procesamiento: Después de formar y soldar, las cabezas hemisféricas de titanio pueden someterse a tratamientos como decapado, pulido o pasivación para mejorar la resistencia a la corrosión y la calidad de la superficie.

Ventajas de las cabezas hemisféricas de titanio

1. Resistencia a la corrosión:
   • Las aleaciones de titanio, en particular de grado 1 y grado 2, son conocidas por su resistencia a la corrosión superior, que es crucial en entornos químicos y marinos.
2. Relación fuerza-peso:
   • El titanio ofrece una alta relación resistencia/peso, lo que significa que las cabezas pueden soportar altas presiones internas sin añadir peso significativo,que es importante en industrias como la aeroespacial y marina.
3. La longevidad:
   • Debido a la excelente resistencia al titanio a la corrosión, las cabezas hemisféricas hechas de este material tienen una larga vida útil con un mantenimiento mínimo.
4. Resistencia a altas temperaturas:
   • El titanio de grado 5, en particular, es adecuado para aplicaciones a altas temperaturas, garantizando la integridad estructural en entornos de calor extremo.
5. Biocompatibilidad:
   • El titanio de grado 1 y de grado 2 es biocompatible, lo que los hace ideales para aplicaciones en equipos médicos, como implantes e instrumentos quirúrgicos.

Aplicaciones de las cabezas hemisféricas de titanio

1. Los buques a presión:
   • Se utiliza en industrias como la petroquímica, farmacéutica y procesamiento de alimentos donde la presión interna debe contenerse de manera segura.
2. Los intercambiadores de calor:
   • Las cabezas de titanio se utilizan en intercambiadores de calor debido a su resistencia a la corrosión y su capacidad para soportar altas cargas térmicas.
3. Contenedores de almacenamiento:
   • Se utiliza en tanques de almacenamiento que requieren una excelente resistencia a la corrosión de productos químicos o ácidos.
4. Aeroespacial:
   • Las propiedades de resistencia y ligereza del titanio lo hacen ideal para aplicaciones aeroespaciales, incluidos en tanques de combustible y componentes presurizados.
5. Aplicaciones marinas:
   • Ideal para el contacto con el agua de mar, donde la resistencia del titanio a la corrosión inducida por cloruro es crucial.
6. Generación de energía:
   • Se utiliza en la construcción de reactores y otros componentes de alta presión y alta temperatura en la industria de generación de energía.

Tipos de cabezas de plato según la forma

Las cabezas de plato se clasifican en función de sus formas geométricas, y cada tipo satisface necesidades estructurales o funcionales específicas.

Cabezas convexas:

• Estas cabezas cuentan con una superficie convexa exteriormente y se utilizan comúnmente para garantizar la integridad estructural de los contenedores que deben soportar la presión interna.
• Los ejemplos incluyen cabezas hemisféricas, cabezas ovaladas, cabezas de disco y cabezas esféricas sin bridas.
• Las cabezas hemisféricas se utilizan a menudo en recipientes de alta presión porque su forma puede distribuir uniformemente la presión interna.
• También se pueden utilizar cabezas ovaladas y cabezas de disco según el diseño y los requisitos de presión.
• Algunos cilindros de gas utilizan cabezas convexas hacia el interior, a veces denominadas cabezas de fondo combinadas, que mejoran la resistencia y la seguridad al proporcionar una distribución de carga más eficiente.

Las cabezas cónicas:

• Las cabezas cónicas presentan una forma cónica y se utilizan típicamente en aplicaciones donde es necesaria una transición suave entre las formas cilíndricas y cónicas,como en ciertos tipos de reactores y torres.
• Estas cabezas son particularmente útiles para manejar tensiones internas y externas debido a su naturaleza cónica.

Las cabezas planas:

• Las cabezas planas son menos comunes que las cabezas convexas o cónicas y se utilizan en recipientes donde la presión interna es relativamente baja o ausente.Son más fáciles de fabricar y soldar, pero generalmente son menos eficaces para manejar alta presión interna.

Las formas de combinación:

• Algunas cabezas combinan diferentes formas geométricas para lograr beneficios específicos de diseño o estructura.para satisfacer las necesidades funcionales del buque.

(Cabeza de plato de titanio) DIN28013:

Procedimientos de producción de las cabezas de plato de titanio

La producción de cabezas de plato de titanio implica varios pasos críticos para garantizar que el material cumpla con los estrictos requisitos de resistencia, resistencia a la corrosión y acabado superficial.Aquí hay un desglose del proceso de producción:

Producción inicial de placas de titanio o placas de acero placado

• Proceso: La producción comienza con la creación de placas de titanio o placas de acero revestidas, que se formarán en cabezas de plato.Estas placas son de titanio puro o aleaciones de titanio y también pueden incluir revestimiento con otros metales para mejorar las propiedades.
• Inspección: Las placas iniciales se inspeccionan para detectar cualquier defecto en el material, como grietas, inconsistencias o impurezas.

Limpieza y molienda de la superficie de la placa

• Proceso: Las superficies de las placas de titanio se limpian a fondo para eliminar cualquier oxidación, grasa u otros contaminantes.las superficies se muelen hasta un acabado liso para preparar el proceso de formación.

Protección de la capa y pintura

• Proceso: se aplica una capa protectora a la placa para evitar cualquier daño durante el proceso de formación y manipulación.La pintura puede aplicarse para proporcionar una mayor resistencia a la corrosión o con fines estéticos.

Formación (formación en caliente o en frío)

• Proceso: La placa de titanio se forma luego en forma de plato, ya sea mediante moldeo en caliente (a temperaturas elevadas para aumentar la maleabilidad) o mediante moldeo en frío (a temperatura ambiente).Este proceso da forma a la placa en la configuración deseada de la cabeza del plato, que puede ser hemisférica, elíptica o cónica.

Preparación para cortar y moler

• Proceso: Después de formarse, se prepara la cabeza del plato para cortarla, se recorta el exceso de material y se muelen los bordes para asegurar un acabado limpio y uniforme.

Encurtidos

• Proceso: El decapado consiste en sumergir la cabeza del plato de titanio en un baño de ácido para eliminar cualquier escama, capa de óxido o contaminantes formados durante el proceso de formación y soldadura.Este paso asegura que la cabeza del plato tiene una superficie limpia para el procesamiento posterior.

Pruebas UT y PT

• Proceso: Se realizan ensayos ultrasónicos (UT) y ensayos de penetración (PT) para detectar cualquier defecto interno o superficial, respectivamente.Estos métodos de ensayo no destructivos aseguran la integridad estructural de la cabeza del plato de titanio.

Limpieza de la superficie según lo solicitado

• Proceso: Si se requiere un acabado de superficie específico (por ejemplo, alto brillo o satén), se pulió para lograr la apariencia y la suavidad deseadas.Esto también mejora la resistencia a la corrosión de la superficie.

Inspección final

• Proceso: Se realiza una inspección final para garantizar que la cabeza de la placa de titanio cumple con todos los requisitos especificados, incluidas las dimensiones, los estándares de calidad y los criterios de rendimiento.Los defectos o discrepancias se solucionan antes de pasar a la siguiente etapa.

Envasado

• Proceso: una vez que la cabeza de la placa de titanio pasa todas las inspecciones, se empaqueta cuidadosamente para su envío.garantizar que llegan en excelentes condiciones al lugar de instalación.

Nuestra exhibición de fábrica:

Especificaciones de las cabezas de titanio:

Composición química

Propiedad mecánica
