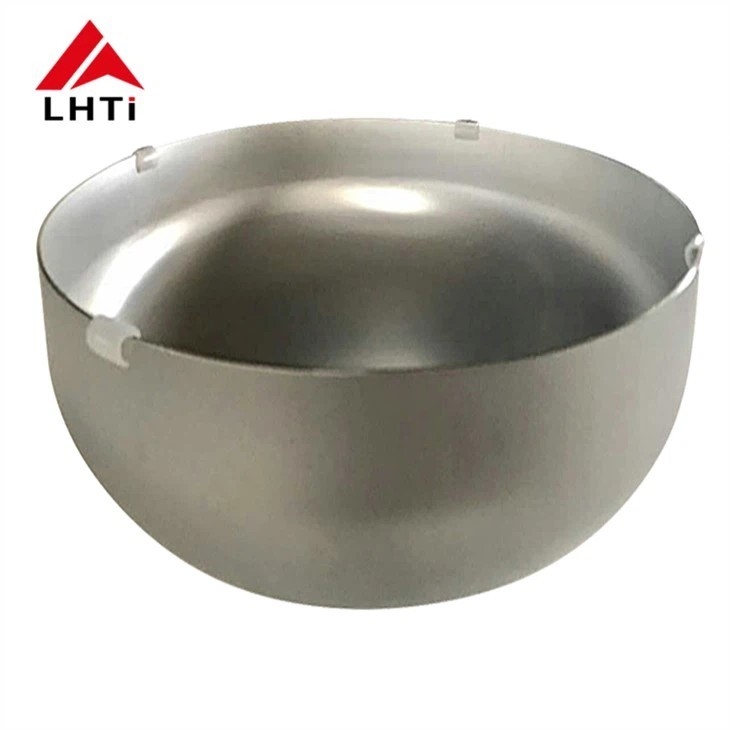

Equipo de titanio en forma de plato de cabeza hemisférico de grado 5 de grado 7 Ti

Equipo de titanio en forma de plato de cabeza hemisférico de grado 5 de grado 7 Ti

La cabeza de la placa se refiere al elemento utilizado para cerrar el extremo del recipiente de modo que el interior y el exterior

Los medios están aislados, también conocidos como cabezas hemisféricas / extremo del plato / extremo del plato elíptico.

De acuerdo con la forma de la superficie de la cabeza, se puede dividir en convexa

forma, forma cónica, forma plana y forma combinada.

Algunos cilindros de gas utilizan cilindros convexos hacia adentro.

la cabeza inferior combinada, que no sólo puede garantizar la resistencia, sino también satisfacer las necesidades de uso seguro.

Una cabeza es una parte de un recipiente que se soldó al cilindro De acuerdo con diferentes formas geométricas, puede ser

dividido en esférica, ovalada, disco, corona esférica, cáscara cónica y tapa, entre los cuales esférica, ovalada, disco y

Las cabezas de la corona esférica se denominan colectivamente cabezas convexas.

cabeza de soldadura, cabeza de soldadura de enchufe, utilizado para todo tipo de equipos de contenedores, como tanques de almacenamiento, intercambiadores de calor,

Equipo de torre, reactor, caldera y separación, etc.

(Cabeza de plato de titanio) DIN 28013:

Las cabezas de plato de titanio se utilizan ampliamente en industrias que requieren materiales resistentes a la corrosión de alto rendimiento para manejar condiciones extremas.como su excelente relación fuerza-peso, resistencia a la corrosión (especialmente en ambientes agresivos) y tolerancia a altas temperaturas, lo hacen ideal para una variedad de aplicaciones críticas.A continuación se presentan las áreas clave donde los cabezas de plato de titanio se utilizan típicamente:

1. recipientes a presión

Las cabezas de plato de titanio se utilizan ampliamente en recipientes a presión debido a su resistencia superior, durabilidad y capacidad para soportar altas presiones y ambientes hostiles.Estos recipientes a menudo almacenan líquidos, gases o productos químicos bajo alta presión, y la cabeza de la placa de titanio proporciona un sello fiable y a prueba de fugas.

• Aplicación: Se utiliza en industrias como la petroquímica, la energía nuclear y el almacenamiento de gas industrial.

2Exploración de petróleo

En la exploración petrolera, las cabezas de plato de titanio se utilizan en varios equipos expuestos a ambientes de alta presión, como plataformas petroleras en alta mar y equipos submarinos.Capacidad del titanio para resistir la corrosión en el agua de mar, combinado con su resistencia, lo hace un material ideal para aplicaciones de exploración petrolera.

• Aplicación: Se utiliza en tuberías submarinas, bloqueadores de explosiones y otros equipos de alta presión.

3Exploración de gas

Al igual que la exploración de petróleo, la exploración de gas requiere equipos que puedan manejar presión extrema y resistir la corrosión de gases como el sulfuro de hidrógeno (H2S) y el dióxido de carbono (CO2).Las cabezas de plato de titanio son ideales para este propósito, garantizando la integridad estructural de los sistemas de almacenamiento y transporte de gas.

• Aplicación: común en recipientes de almacenamiento de gas, compresores y plantas de procesamiento de gas.

4Los intercambiadores de calor

En los intercambiadores de calor, las cabezas de plato de titanio se utilizan a menudo para sellar los extremos de los intercambiadores.La resistencia al corrosión y la alta conductividad térmica del titanio lo hacen adecuado para aplicaciones de transferencia de calor, especialmente en ambientes agresivos como aplicaciones marinas, procesamiento químico y plantas de desalinización.

• Aplicación: Se utiliza en intercambiadores de calor y reactores químicos enfriados con agua de mar.

5. Generación de energía

Las instalaciones de generación de energía, especialmente las que utilizan energía de vapor o nuclear, requieren recipientes a presión y componentes asociados que puedan soportar altas temperaturas y presiones.Las cabezas de los platos de titanio proporcionan un mecanismo de sellado confiable, garantizando el confinamiento seguro de los fluidos y gases en tales condiciones.

• Aplicación: Se encuentra en calderas, turbinas de vapor y reactores nucleares.

6Procesamiento químico

La industria de procesamiento químico a menudo involucra productos químicos corrosivos y temperaturas extremas.que ofrece una excelente resistencia a las sustancias químicas ácidas y cáusticas.

• Aplicación: Se utiliza en reactores químicos, tanques de almacenamiento y recipientes de mezcla.

7Desalinización

Los procesos de desalinización, que convierten el agua de mar en agua dulce, implican una exposición significativa al agua salada corrosiva y a ambientes de alta presión.El titanio es muy resistente a la corrosión del agua salada, lo que lo convierte en un material ideal para equipos de desalinización, incluidos recipientes a presión, intercambiadores de calor y bombas.

• Aplicación: Se utiliza en unidades de ósmosis inversa, evaporadores y plantas de desalinización.

8Tratamiento de aguas

Las cabezas de plato de titanio se utilizan en plantas de tratamiento de agua, donde ayudan a gestionar el almacenamiento y la filtración del agua, particularmente en condiciones adversas que involucran agua ácida o alcalina.La resistencia del titanio a la corrosión y a las escamas lo convierte en una opción óptima tanto para aplicaciones de tratamiento de agua potable como de aguas residuales.

• Aplicación: Se utiliza en tanques de filtración, reactores de tratamiento y recipientes a presión.

Procedimientos de producción de las cabezas de plato de titanio

La producción de cabezas de plato de titanio implica varios pasos críticos para garantizar que el material cumpla con los estrictos requisitos de resistencia, resistencia a la corrosión y acabado superficial.Aquí hay un desglose del proceso de producción:

Producción inicial de placas de titanio o placas de acero placado

• Proceso: La producción comienza con la creación de placas de titanio o placas de acero revestidas, que se formarán en cabezas de plato.Estas placas son de titanio puro o aleaciones de titanio y también pueden incluir revestimiento con otros metales para mejorar las propiedades.
• Inspección: Las placas iniciales se inspeccionan para detectar cualquier defecto en el material, como grietas, inconsistencias o impurezas.

Limpieza y molienda de la superficie de la placa

• Proceso: Las superficies de las placas de titanio se limpian a fondo para eliminar cualquier oxidación, grasa u otros contaminantes.las superficies se muelen hasta un acabado liso para preparar el proceso de formación.

Protección de la capa y pintura

• Proceso: se aplica una capa protectora a la placa para evitar cualquier daño durante el proceso de formación y manipulación.La pintura puede aplicarse para proporcionar una mayor resistencia a la corrosión o con fines estéticos.

Formación (formación en caliente o en frío)

• Proceso: La placa de titanio se forma luego en forma de plato, ya sea mediante moldeo en caliente (a temperaturas elevadas para aumentar la maleabilidad) o mediante moldeo en frío (a temperatura ambiente).Este proceso da forma a la placa en la configuración deseada de la cabeza del plato, que puede ser hemisférica, elíptica o cónica.

Preparación para cortar y moler

• Proceso: Después de formarse, se prepara la cabeza del plato para cortarla, se recorta el exceso de material y se muelen los bordes para asegurar un acabado limpio y uniforme.

Encurtidos

• Proceso: El decapado consiste en sumergir la cabeza del plato de titanio en un baño de ácido para eliminar cualquier escama, capa de óxido o contaminantes formados durante el proceso de formación y soldadura.Este paso asegura que la cabeza del plato tiene una superficie limpia para el procesamiento posterior.

Pruebas UT y PT

• Proceso: Se realizan ensayos ultrasónicos (UT) y ensayos de penetración (PT) para detectar cualquier defecto interno o superficial, respectivamente.Estos métodos de ensayo no destructivos aseguran la integridad estructural de la cabeza del plato de titanio.

Limpieza de la superficie según lo solicitado

• Proceso: Si se requiere un acabado de superficie específico (por ejemplo, alto brillo o satén), se pulió para lograr la apariencia y la suavidad deseadas.Esto también mejora la resistencia a la corrosión de la superficie.

Inspección final

• Proceso: Se realiza una inspección final para garantizar que la cabeza de la placa de titanio cumple con todos los requisitos especificados, incluidas las dimensiones, los estándares de calidad y los criterios de rendimiento.Los defectos o discrepancias se solucionan antes de pasar a la siguiente etapa.

Envasado

• Proceso: una vez que la cabeza de la placa de titanio pasa todas las inspecciones, se empaqueta cuidadosamente para su envío.garantizar que llegan en excelentes condiciones al lugar de instalación.

Aplicaciones de las cabezas elípticas de titanio:

Los materiales de las cabezas elípticas:La cabeza del plato puede estar hecha de varios materiales según el material de

Por ejemplo, el acero al carbono (A3, 20#, Q235, Q345B, 16Mn, etc.), el acero inoxidable (304, 321,

con un contenido de aluminio superior a 0,9 g/m2316El valor de las materias primas de las que se trata es el valor de las materias primas de las materias primas de las que se trata.

de cobre,El material debe ser el mismo que el del dispositivo.Estamos especializados en

cabezas hemisféricas de titanio.

Tipos de soldadura para cabezas de plato

Las cabezas de los platos generalmente se soldan al cuerpo cilíndrico de un recipiente a presión, y dependiendo del diseño, hay dos tipos comunes de métodos de soldadura:

1. Saldado de traseros:

   • Aquí es donde los bordes de la cabeza del plato y el cuerpo cilíndrico se alinean y soldan a lo largo de su circunferencia.

2. Saldado de enchufes:

   • En este tipo, la cabeza se monta en un enchufe en el extremo del cilindro, y la conexión se realiza soldando la circunferencia exterior del enchufe.Este método se utiliza más comúnmente para recipientes de menor diámetro o sistemas de baja presión.

Especificaciones de las cabezas de titanio:

Composición química

Propiedad mecánica
