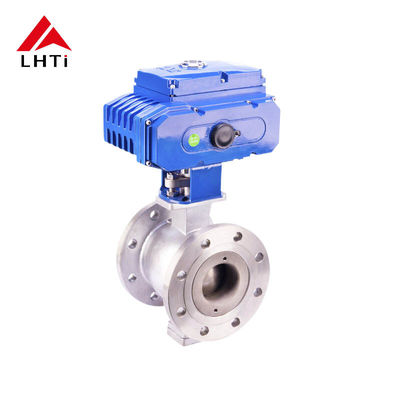

Válvulas eléctricas de V-Port Titanio Gr5 Gr7 6 pulgadas de válvula de bola Clase 150 DN 15-250

Válvulas eléctricas de V-Port Titanio Gr7 8 pulgadas de válvula de bola de clase 150 DN 15-250

Las válvulas eléctricas de titanio de puerto V, tales como lasGr7 8 pulgadas de válvula de bola, son un tipo especializado de válvula diseñada para controlar el flujo de agua u otros fluidos en un sistema.Estas válvulas son particularmente útiles en aplicaciones que requieren una regulación precisa del caudal y están hechas deTitanio de grado 7Aquí hay una descripción general y una explicación de los aspectos clave de estas válvulas:

Principales características y ventajas de las válvulas de titanio de puerto V

1. Diseño del puerto V:

   • ElPuerto en forma de Vpermitecontrol de flujo preciso, lo que lo hace ideal para aplicaciones que requierenaceleración de la presiónEste diseño ofreceModulación lineal y estable, garantizando un funcionamiento fiable y eficiente.

2. Resistencia a la corrosión:

   • La excepcional resistencia del titanio acorrosiónde una amplia gama deproductos químicos, agua de mar, y ambientes hostiles asegura que la válvula mantenga su integridad y rendimiento a lo largo del tiempo, incluso en condiciones difíciles.Esto lo hace muy adecuado para industrias que tratan con fluidos agresivos.

3. Alta relación fuerza-peso:

   • de aceroofrece unaalta relación fuerza/peso, haciendo la válvularobusto pero ligeroEsta característica simplifica el manejo, la instalación y el mantenimiento en comparación con las válvulas hechas de materiales más pesados.

4. Tolerancia a la temperatura:

   • Las válvulas de titanio están diseñadas para resistirtemperaturas extremas, garantizando la fiabilidad en ambosde alta temperaturayaplicaciones a baja temperatura, que es esencial para industrias comoProcesamiento químico,generación de energía, ypetróleo y gas.

5. Durabilidad:

   • El inherenteresistencia del titaniose asegura de que estas válvulas tengan unalarga vida útil, reduciendo significativamente la frecuencia del mantenimiento y la necesidad de reemplazos, lo que resulta en menores costes operativos globales.

6. Biocompatibilidad:

   • Biocompatibilidad del titaniohace que estas válvulas sean ideales para su uso enproductos farmacéuticosyBiotecnologíaEn el caso de los procesos sensibles, el contacto con materiales biológicos es común y es esencial para mantener la integridad.

7. Mantenimiento reducido:

   • Debido a sualta resistencia a la corrosióny durabilidad, estas válvulas requierenmantenimiento menos frecuente, lo que reduce tanto el tiempo de inactividad operativa como los costes asociados con el mantenimiento del sistema.

8. Operación sin problemas:

   • Elingeniería de precisióndel diseño del puerto en V garantizafuncionamiento sin problemas, mejorando en generalControl de procesosy hacer de la válvula una solución fiable para aplicaciones que requieren una regulación precisa del caudal.

9. La versatilidad:

   • Estas válvulas sonversátil, adecuado para un amplio espectro de industrias comoProcesamiento químico,petróleo y gas,generación de energía,alimentos y bebidas, y más, gracias a su alta resistencia a la corrosión y su capacidad para manejar condiciones extremas.

10. Seguridad mejorada:

• Elresistencia a la corrosiónytolerancia a altas temperaturasEl uso de titanio mejora la seguridad operativa, especialmente enentornos críticosEl objetivo de este programa es mejorar la calidad de la información y la calidad de los servicios.

Pasos para calcular el tamaño de la válvula

1. Determinar el valor Cv:

   • ElCv (coeficiente de flujo)Indica la capacidad de flujo de la válvula a una caída de presión específica.
   • El Cv se determina utilizando fórmulas basadas en las propiedades del fluido (como la velocidad de flujo, la presión y las características del fluido) y las condiciones de funcionamiento deseadas.
   • La fórmula general para el CV es:

     $$\mathrm{C.\; Las}V=\mathrm{-\; ¿\; Qué?}\times \sqrt{\frac{\mathrm{El\; S}\mathrm{G.}}{\mathrm{D}P}}$$

     Donde:
     • - ¿ Qué?es el caudal (GPM),
     • En el caso de lases la gravedad específica del fluido (agua = 1),
     • ΔPes la caída de presión a través de la válvula (psi).

2. Características de cavitación y fluido:

   • Verificación de la cavitación:Asegúrese de que la válvula puede manejar la caída de presión sin causarCavitaciónLa evaluación se realiza mediante el control de laFL (factor de recuperación de la presión del líquido), lo que ayuda a determinar si el diseño de la válvula y las condiciones del fluido evitarán la cavitación.
   • Factor de expansión:Parafluidos compresibles(gases), calcular elFactor de reducción de presiónpara tener en cuenta los cambios endensidad del fluidomientras pasa por la válvula.

3. Seleccionar el tamaño nominal de la válvula:

   • Una vez calculado el valor de Cv, utilizarlo para seleccionar elTamaño nominal de la válvula:
     • ParaLas válvulas de bolas de puerto V, elegir una válvula que proporcione el valor Cv requerido para los caudales entreEntre el 20% y el 80%de la apertura del puerto.
     • ParaLas válvulas de puerto de bolas redondas, elegir una válvula que proporcione Cv para los caudales entreEntre el 30% y el 80%de la apertura del puerto.
   • ConsultaGráficos de currículumproporcionado por el fabricante para que el Cv calculado coincida con un tamaño de válvula adecuado.

4. Tipo de válvula y materiales:

   • Seleccione elTipo de válvula(flanged, roscado o soldado) basado en su sistema de tuberías y requisitos de instalación.
   • Desdeácido acéticoEn el caso de los materiales de construcción, se seleccionan materiales como:el titanioo biende acero inoxidablepara la construcción de las válvulas, garantizando la compatibilidad con las condiciones del fluido y del medio ambiente.
   • ParaLas válvulas de bolas de puerto V, considereSe aplican los siguientes requisitos:asientos de válvulas, como ofrecenexcelente resistencia químicay proporcionar un sello confiable.

5. Selección del actuador:

   • Seleccione el adecuadoel actuador(eléctrico, neumático o hidráulico) en función del tipo de válvula y de los requisitos de funcionamiento del sistema.
   • Factores clave a tener en cuenta:
     • Requisitos de par o empujepara que el actuador opere correctamente la válvula.
     • Mecanismo de control(encendido o apagado) para adaptarse a las necesidades de su sistema.
     • Compatibilidad consistemas de automatizaciónsi es necesario para el control o la vigilancia a distancia.

Especificaciones técnicas del producto:

Aplicaciones de las válvulas eléctricas de titanio de puerto V:

• Instalaciones de tratamiento de agua: Gestión de los caudales de agua tratada.
• Distribución del agua: Garantizar un suministro eficiente de agua manteniendo la presión del sistema.
• Procesamiento químico: Cuando el suministro de agua implica el manejo de sustancias químicas corrosivas.
• Sistemas de refrigeración: En grandes plantas industriales donde el control del flujo de agua es fundamental para mantener las temperaturas de funcionamiento.
