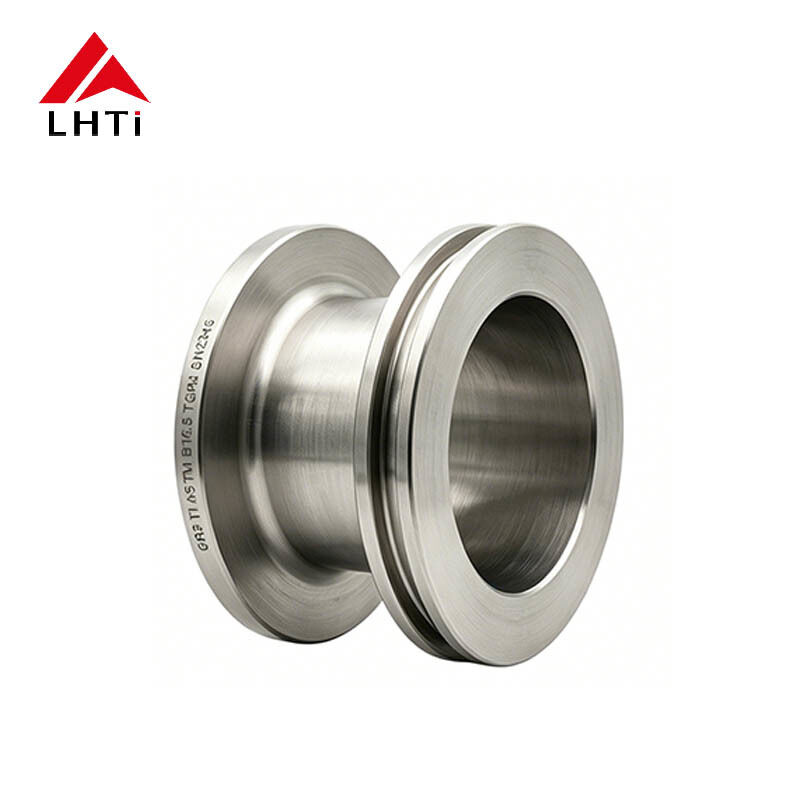

ASTM B16.5 Titanio de la cintura de la articulación del extremo del taco (TG/RJ de cara)

ASTM B16.5 Titanio de la cintura de la articulación del extremo del taco (TG/RJ de cara)

Nombre De La Marca:	LH-Ti
Número De Modelo:	LH-BL
Cuota De Producción:	1 pieza
Precio:	US dollar $30/pc--US dollar $80/pc
Condiciones De Pago:	LC, T/T, Unión Occidental
Capacidad De Suministro:	5000 PC por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Baoji, China

Certificación:

ISO9001, TUV etc.

Tipo:

WN, SO, BL, SW, PL, junta superpuesta, personalizada

Grado del material:

Gr1, Gr2, Gr3, Gr4, Gr7, Gr9

Estándar:

ANSI B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116, ASTM B16.5

Tipo de cara:

Machihembrado (TG), junta anular (RJ/RTJ)

Rango de tamaño:

NPS 1/2" - 24" (DN15 - DN600)

Grosor de la pared:

Sch 10S, Sch 40S, Sch 80S

Detalles de empaquetado:

Envuelto por la espuma contenida en la caja de la madera contrachapada para la exportación

Capacidad de la fuente:

5000 PC por mes

Resaltar:

RJ extremo de la articulación de la tapa de titanio

Flanca de la junta de las muñecas de soldadura

Flanca de las articulaciones de la cintura

Descripción del producto

Extremo de muñón de titanio para juntas solapadas ASTM B16.5 (cara TG/RJ) | MetalesTitanio

Extremo de muñón de titanio de alto rendimiento para juntas solapadas ASTM B16.5

Nuestros extremos de muñón de titanio para juntas solapadas se fabrican en estricta conformidad con las normas ASTM B16.5. Diseñados para sistemas de tuberías de alta presión y altamente corrosivos, estos componentes ofrecen una solución rentable al permitir el uso de bridas de respaldo fabricadas en acero al carbono o inoxidable, mientras que solo el extremo de muñón de titanio entra en contacto con los medios corrosivos.

Características clave de la cara TG y RJ

Mecanizado de precisión: Nuestras caras TG (lengüeta y ranura) y RJ (junta anular) se mecanizan con CNC a tolerancias exactas, lo que garantiza un sellado a prueba de fugas en entornos críticos de alta presión.
Integridad superior del material: Disponible en Grado 2 para resistencia general a la corrosión y Grado 5 para aplicaciones de alta resistencia. Todos los materiales se obtienen con certificación de prueba de molino (MTC) completa.
Fiabilidad de soldadura a tope: Los extremos biselados están preparados para soldadura a tope sin costuras, lo que proporciona una conexión fuerte y permanente a la tubería.

Aplicaciones típicas

Procesamiento químico: Manejo de ácidos agresivos y cloruros.
Plantas desalinizadoras: Resistencia a la corrosión del agua de mar para una durabilidad a largo plazo.
Petróleo y gas: Crítico para recipientes a presión en plataformas marinas.
Aeroespacial y defensa: Donde se requieren relaciones de peso ligero y alta resistencia a peso.

Artículo	Especificación
Estándar	ASTM B16.5 / ASME B16.5
Grado del material	Gr1, Gr2, Gr5 (Ti-6Al-4V), Gr7, Gr12
Tipo de cara	Lengüeta y ranura (TG), Junta anular (RJ / RTJ)
Tipo de extremo	Soldadura a tope (extremo biselado)
Rango de tamaño	NPS 1/2" - 24" (DN15 - DN600)
Espesor de pared	Sch 10S, Sch 40S, Sch 80S

Preguntas frecuentes

P: ¿Cuál es la ventaja de usar un extremo de muñón de titanio con cara RJ?

R: La cara de junta anular (RJ) está diseñada para servicios de alta presión y alta temperatura. Proporciona un sellado metal-metal más robusto en comparación con los diseños estándar de cara plana o cara elevada, lo que la hace ideal para sistemas de tuberías peligrosos o de alta integridad.

P: ¿Puedo personalizar la longitud (L) del extremo del muñón?

R: Sí. Si bien seguimos las longitudes estándar de ASME B16.9, podemos proporcionar extremos de muñón de patrón largo o patrón corto personalizados según los requisitos específicos de su proyecto.
