Opciones de brida de cuello soldado y placa de titanio PN10

Brida de cuello soldado y brida de placa PN10 de titanio

PN10 es el índice más bajo que todavía aparece en la mayoría de las consultas de bridas de titanio, y también es el índice que se cita con más frecuencia con el estándar incorrecto detrás. Esta página cubre una brida de cuello soldado forjada y una brida de placa en PN10, explica lo que PN10 fija y lo que deja al dibujo, y separa las partes de la especificación a continuación que se pueden verificar de las partes que son texto de plantilla.

Lo que PN10 fija y lo que deja abierto

PN10 es una designación de presión nominal: diez bares en la condición de referencia del estándar, no una presión de prueba ni un número de clase. Fija el diámetro exterior de la brida, el círculo de pernos, el número de pernos y el espesor para cada DN en el estándar que le pertenece. No fija el espesor de la tubería, el diámetro interior, el acabado de la cara ni el material. Dos bridas pueden llamarse PN10 y aún así no encajar, porque PN10 de un sistema y 10K o Clase 150 de otro son taladros diferentes.

La regla práctica es que una brida PN10 debe pedirse contra un estándar por nombre. Si el comprador solo escribe PN10, el proveedor elige, y la elección será lo que esté en stock. Para el titanio, ese error es costoso, porque la pieza se mecaniza bajo pedido y no se puede volver a taladrar sin perder la cara.

Brida de placa o cuello soldado a PN10

A PN10 la carga de presión es modesta, por lo que la elección entre una brida de placa y un cuello soldado no es realmente una cuestión de resistencia. Una brida de placa es un disco plano con un diámetro interior, mecanizado a partir de una placa o de un anillo cortado, y depende de la pared de la tubería y de la soldadura para su rigidez. Un cuello soldado añade un cubo cónico que aleja la soldadura de la cara de la brida y distribuye el momento de flexión de la tubería en el cubo. En una línea de agua a baja presión, la brida de placa es más barata y perfectamente adecuada; en una línea con vibración, ciclos térmicos o una bomba cercana, el cubo es lo que mantiene la cara plana.

El titanio cambia la economía de esa elección. La placa está disponible en espesores limitados, y una brida de placa PN10 gruesa en un DN grande puede tener que cortarse de un anillo forjado en su lugar, lo que elimina la ventaja de costo. Por encima de aproximadamente DN 300, el cuello soldado suele ser la ruta más barata porque la forja laminada en anillo está más cerca de la forma terminada que un espacio en blanco de placa.

Cuando el tamaño es personalizado

Esta página ofrece dimensiones personalizadas junto con los tamaños estándar, y ahí es donde reside la mayor parte del riesgo. Una brida personalizada es tan buena como el dibujo que la respalda, y un dibujo que proporciona el diámetro y el espesor pero no el círculo de pernos no es apto para el pedido. La tabla a continuación enumera lo que debe estar en el dibujo antes de que se pueda cotizar una brida de titanio sin suposiciones.

Un segundo punto sobre la personalización: el certificado del material debe coincidir con la revisión del dibujo. Si se revisa una brida después de cortar la forja, el grado y el número de calor del informe todavía pertenecen a la revisión anterior, y una auditoría del cliente lo detectará. Mantenga la letra de revisión en la orden de compra, no solo en el archivo del dibujo.

Lectura del bloque de especificaciones en esta página

Varias afirmaciones en el bloque anterior no pueden ser ciertas, y la resolución importa antes de realizar un pedido. La fila del estándar enumera ASTM B16.5, que no existe: B16.5 es un estándar dimensional de ASME, mientras que el documento de forja de titanio es ASTM B381 y el documento de fundición es ASTM B367. No se puede emitir un certificado a ASTM B16.5. La misma fila enumera DIN 2627 y 2628, que son las bridas de cuello soldado PN16 y PN25 a PN40, por lo que ninguna puede describir la brida PN10 nombrada en el título; el cuello soldado PN10 en esa serie es DIN 2631.

La fila de presión va de 150# a 2500# y de PN6 a PN64, que es un rango de plantilla que cubre todo el taller en lugar de esta parte. Una brida no puede ser PN10 y Clase 2500 al mismo tiempo; las dos notaciones difieren en más de un factor de diez en capacidad. Cifras más altas como 32 MPa no aparecen en los datos de origen de esta página, por lo que no deben asumirse del título. La fila de material repite Gr1 y enumera Gr3, Gr4 y Gr9, mientras que las tablas de química y tracción a continuación cubren solo Gr1, Gr2, Gr5, Gr7 y Gr12; una brida Gr9 necesitaría su propia tabla y su propio informe.

Dos elementos más pequeños merecen ser señalados. La fila de tamaño da NPS 1/2 a NPS 24 y luego DN 10 a DN 2000, pero NPS 24 es DN 600, por lo que los dos rangos describen productos diferentes. Y la superficie se describe como pulida: una cara de asiento de junta se especifica por rugosidad, típicamente 125 a 250 Ra para una cara elevada, y una cara pulida es demasiado lisa para la mayoría de las juntas de lámina porque la junta puede extruirse bajo la carga del perno.

Notas de pedido

Escriba el estándar con el índice, el DN con el espesor de la tubería, el tipo de cara con su rugosidad, el círculo de pernos con el número y diámetro de agujeros, el grado con el nivel de informe y la revisión del dibujo si el tamaño es personalizado. Solicite UT y un informe EN 10204 3.1 en la orden de compra en lugar de depender de la fila de inspección, y solicite que el número de calor se estampe o etiquete para que la brida pueda rastrearse hasta la forja.

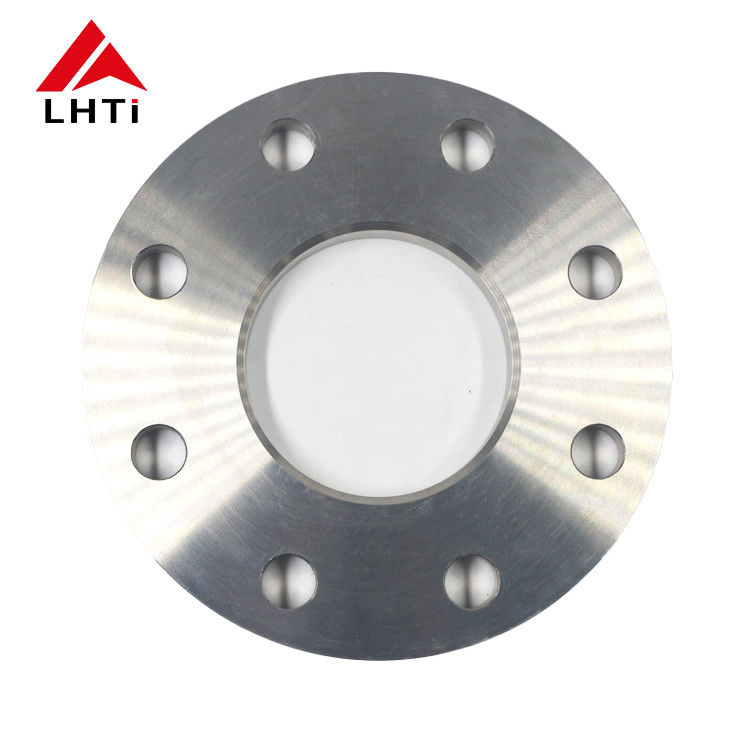

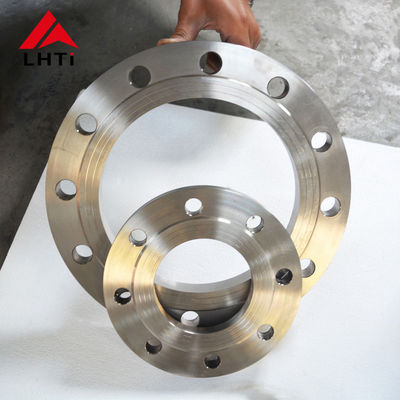

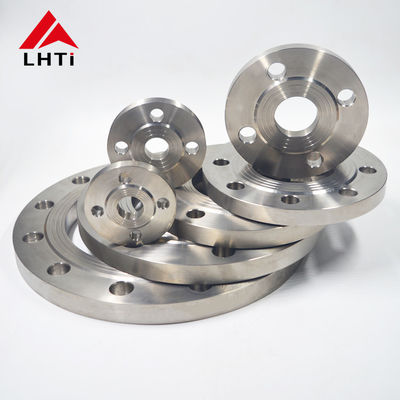

Imágenes del producto
