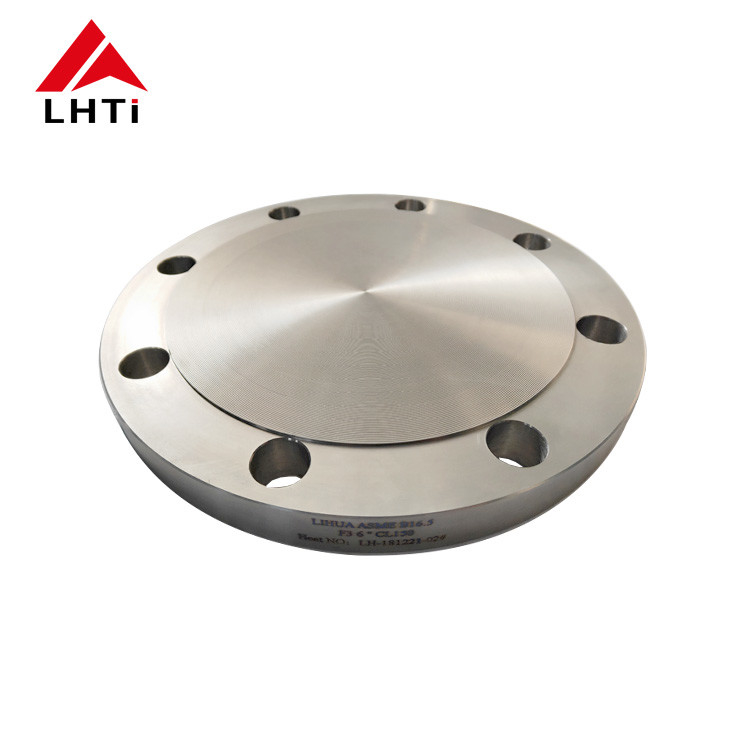

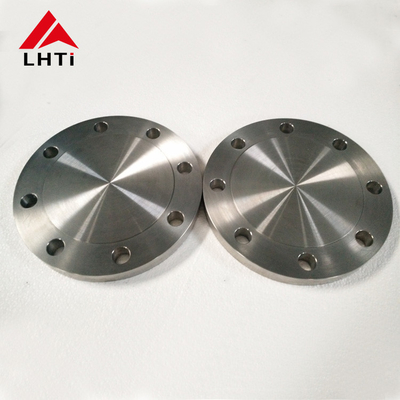

Brida ciega de titanio en Clase 150 y PN160

Una brida ciega es la parte que convierte el extremo de una tubería en un recipiente cerrado, por lo que es la única brida en la unión que soporta la presión total a través de un disco sólido sin taladro para aliviarla. Es por eso que el espesor y la clase importan más que el acabado, y por qué una página que nombra dos sistemas de presión no relacionados en un solo título necesita ser leída antes de ser cotizada.

El título de esta página pone la Clase 150 y la PN160 una al lado de la otra. Esos no son dos nombres para una clasificación. La Clase 150 en ASME B16.5 está cerca de la PN20, mientras que la PN160 en el sistema EN está cerca de la Clase 900. Un solo cuerpo ciego no puede ser ambos, y un comprador que ordena basándose en el título sin elegir uno recibirá el que el molino decida fabricar.

La diferencia no es una diferencia de redondeo. Una brida ciega Clase 150 es un disco comparativamente delgado con una carga de pernos baja, mientras que una brida ciega PN160 es una forja pesada con un cubo profundo y un círculo de pernos mucho más grande. Los dos no son intercambiables en una cara de brida, y la junta que se adapta a uno no se asentará en el otro, porque la altura de la cara elevada y el círculo de pernos difieren.

La tabla anterior es una guía para leer los dos sistemas juntos, no una tabla de conversión. La misma presión a ambiente no hace que dos bridas sean intercambiables, porque el patrón de pernos, las dimensiones de la cara y la junta se establecen según la norma, no según la clasificación en bar. Cuando una línea se diseña según una DIN PN, solicite la brida ciega según esa PN y sus dimensiones de cara EN.

La descripción en esta página comienza llamando al producto una brida SO de titanio, luego explica que es un tipo de brida ciega utilizada para sellar un sistema de tuberías. Esos son dos elementos diferentes. Una brida de deslizamiento tiene un taladro, se desliza sobre la tubería y se suelda en ambos lados; una brida ciega no tiene taladro en absoluto y se atornilla sobre el extremo.

El error no es inofensivo, porque los dos soportan cargas diferentes. Una brida de deslizamiento depende de dos soldaduras de filete y es la más débil de las formas comunes de brida en fatiga; una brida ciega depende del espesor del disco y la precarga del perno. Un comprador que envíe esta descripción a un taller de mecanizado puede recibir una brida perforada que no puede cerrar nada.

El disco de una brida ciega soporta la presión total sobre todo el taladro, y su espesor crece con el cuadrado del diámetro no soportado y con la raíz cuadrada de la presión. También tiene que soportar la carga de asiento de la junta, que es aplicada por los pernos alrededor del borde y dobla el disco en el borde. Es por eso que una brida ciega es normalmente la brida individual más pesada en la línea.

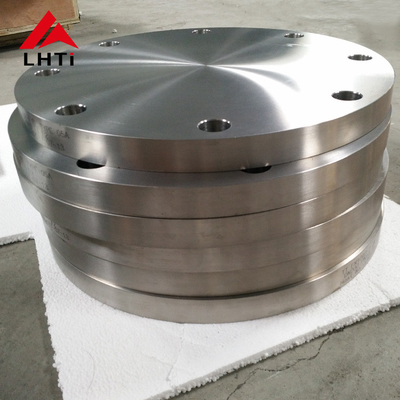

En titanio, esto se manifiesta tanto en el manejo como en la resistencia. Una brida ciega CP Gr2 de gran diámetro es gruesa, ligera y lo suficientemente rígida como para ser incómoda de levantar a mano, y los agujeros de los pernos son la característica que más a menudo se daña en tránsito, porque una cara de brida de titanio se abolladura más fácilmente que una de acero y un agujero rebabado cambia la precarga del perno.

El campo de conexión en esta página indica soldadura. Una brida ciega no se suelda a nada; se atornilla a una brida de acoplamiento con una junta entre las caras. Lo que se suelda es la brida de acoplamiento, o el extremo de la tubería que la soporta. La única brida ciega soldada es un tapón soldado, que es un producto diferente sin ninguna unión atornillada.

Esa distinción es importante para el certificado, porque una unión atornillada no tiene procedimiento de soldadura ni cualificación de soldador detrás, mientras que un extremo soldado sí. Si el requisito es un cierre que se cortará y volverá a soldar durante una parada, el artículo es un tapón o una pala, no una brida ciega.

El campo de proceso ofrece fundición, forja y mecanizado como si fueran intercambiables. No lo son, cuando se cita ASME B16.5: esa norma requiere un producto forjado o de placa, por lo que una fundición no puede ser certificada según ella. Las fundiciones de titanio pertenecen a ASTM B367 y las forjas de titanio a ASTM B381, y el certificado debe nombrar el que se aplica.

El campo de certificado enumera ISO, CE y API juntos. Esas son aprobaciones de sistema y producto que tiene la fábrica, no evidencia sobre un lote particular de material. Para una pieza a presión, solicite el informe de prueba de material según EN 10204 3.1, con el número de lote, la química y los resultados mecánicos en la misma hoja que el marcado de la brida.

El tamaño se escribe como personalizado, por lo que el pedido debe llevar el número. Para una brida ciega B16.5, el rango es NPS 1/2 a NPS 24; tamaños más grandes pasan a B16.47 serie A o B, y esos tienen sus propios círculos de pernos y tablas de espesores. Indique NPS o DN, la clase o PN, la cara, el tipo de junta y el grado, y trate cualquier tamaño sin estos cinco elementos como no cotizado.

El grado no se indica en la página en absoluto. Gr2 es el predeterminado para una brida ciega porque se forja bien y tiene suficiente ductilidad para asentar una junta sin agrietarse en los agujeros de los pernos; Gr7 es la opción donde el lado aguas abajo ve cloruros; Gr5 se usa cuando el disco es delgado y la presión es alta. Gr1 es demasiado blando para una unión atornillada de gran diámetro, porque la carga del perno deformará la cara.
