Brida de placa de titanio DIN 2503 PN40 Gr1 Gr2 Gr7

Brida de Placa de Titanio DIN 2503 PN40 Gr1 Gr2 Gr7

Una brida DIN 2503 es un disco plano con un taladro y un círculo de pernos, y nada más. No hay un cubo detrás de la cara, por lo que la pieza se corta de una placa de titanio, se plana por ambos lados, se perfora y se marca. Esa es la forma más económica de terminar una tubería de titanio, y para servicio PN40 la placa es simplemente más gruesa. Donde la línea opera a temperatura moderada y la tubería está soportada cerca de la unión, una brida de placa hace el mismo trabajo que una brida con cubo por una fracción del tiempo de mecanizado.

Cómo se fabrica una brida de placa

El disco en bruto se corta de una placa de titanio recocido por chorro de agua o plasma, se giran el taladro y el diámetro exterior, ambas caras se mecanizan planas y paralelas dentro de 0.1 mm, y los agujeros para los pernos se perforan a partir de una plantilla para que el patrón permanezca concéntrico con el taladro. Debido a que la pieza comienza como una placa, la dirección del grano se encuentra en el plano de la brida, que es la orientación correcta para un disco cargado en flexión. La placa de Grado 1 y Grado 2 de hasta 60 mm de espesor normalmente se mantiene en stock, por lo que las piezas individuales se pueden mecanizar en días en lugar de semanas.

Por qué especificar PN40 en un diseño de placa

PN40 aumenta el número de pernos y el espesor de la placa en lugar de añadir un cubo. El resultado es un disco rígido y pesado que se comporta bien en una línea rígidamente soportada, y mal en una línea que vibra o se expande térmicamente. Cuando el análisis de la tubería muestra flexión en la unión, una brida DIN 86030 con cubo o un cuello de soldadura a tope es la mejor opción; cuando la unión se asienta sobre un soporte o contra la carcasa de una bomba, la brida de placa es adecuada y más barata de reemplazar.

Comparación de bridas de placa, con cubo y de cuello de soldadura

Grados y acabado de cara

El Grado 1 se elige para agua a baja presión y para líneas que se soldarán en el sitio, porque su mayor ductilidad tolera errores de ajuste. El Grado 2 cubre la mayoría de las tuberías químicas y de agua de mar con una resistencia a la tracción mínima de 345 MPa. El Grado 7 añade 0.12 a 0.25 por ciento de paladio para servicio en ácido reductor, y es el grado a especificar cuando la misma línea transporta ácido clorhídrico o salmuera de cloruro caliente. Las caras se suministran planas para juntas de cara completa, o con una cara elevada de 2 mm donde se utiliza una junta enrollada en espiral; el acabado se mantiene entre 125 y 250 AARH para que la junta muerda sin rasgarse.

Notas de pedido

Los tamaños van de DN10 a DN500, con DN15 a DN300 mantenidos como producción regular y tamaños más grandes hechos a pedido. Cada brida está marcada con el grado, tamaño, clasificación y número de lote, y el número de lote se vincula al certificado de molino EN 10204 3.1. Se ofrece prueba de penetrante bajo pedido para soldaduras realizadas después de que la brida esté instalada, y un informe dimensional según DIN 2503 acompaña a cada lote para que la inspección de recepción no necesite volver a medir el círculo de pernos.

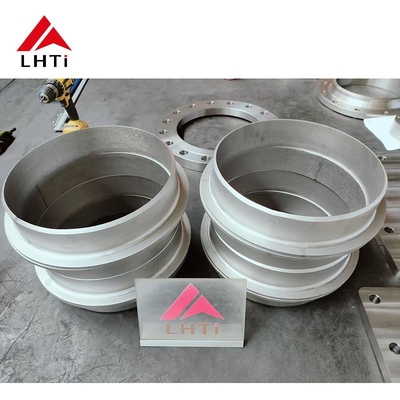

Imágenes del producto
