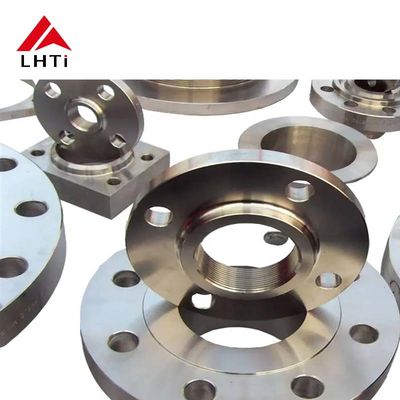

ASME B16.5 Clase 150 Titanio de resbalada en brida con cara elevada forjada y UT mecanizada CNC probada para sistemas de suministro de agua

Nombre De La Marca:	LHTi
Número De Modelo:	Resbalón en el reborde
Cuota De Producción:	100 piezas
Precio:	Negociable
Condiciones De Pago:	LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad De Suministro:	500 toneladas/toneladas por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Baoji, China

Certificación:

ISO9001,CE,etc

Técnica:

Forjado y el CNC trabajó a máquina

Diseño:

Se aplican las siguientes condiciones:34

Paquete:

Estuche de madera, paleta, etc.

Estándar:

Se aplican las siguientes condiciones:5, según la norma ASME B16.47, MSS-SP-44, API, DIN y JIS

Superficie de sellado:

RF, FF, TG, RJ, etc.

prueba:

Utah

Proceso:

Soldado

Diámetro:

Hecho a medida

Requisitos especiales:

Disponible en tamaños y presiones personalizadas

Superficie del reborde:

FF, RF, TG, RJ, etc.

Temperatura de trabajo:

-60°C~250°C

Tamaño:

1/2 pulgada a 24 pulgadas

Producto:

Flancas de cuello de soldadura de titanio

Uso:

Cristales de acoplamiento

Detalles de empaquetado:

Cuadro de madera contrachapada o paleta, o según sus requisitos

Capacidad de la fuente:

500 toneladas/toneladas por mes

Resaltar:

Flancas de titanio probadas en UT

Sistemas de abastecimiento de agua Flanges de titanio

Flancas de titanio mecanizadas por CNC

Descripción del producto

Brida deslizante de titanio ASME B16.5 Clase 150

Bridas deslizantes de titanio de alto rendimiento con diseño de cara realzada para sistemas industriales de suministro de agua, con construcción forjada y mecanizado CNC con pruebas UT para garantizar la calidad.

Descripción general del producto

La brida deslizante ASME B16.5 (brida SO) Clase 150 SORF (Cara realzada deslizante) ofrece un rendimiento fiable con una fácil instalación y excelentes capacidades de sellado para sistemas de suministro de agua. Con una clasificación de presión de Clase 150 (hasta 150 psi), estas bridas son ideales para tuberías de agua de baja a media presión.

Cumplimiento de la norma ASME B16.5

La norma ASME B16.5 define el diseño, las especificaciones de los materiales, las dimensiones, las clasificaciones de presión-temperatura y los requisitos de prueba para las bridas de tuberías y los accesorios con bridas. La designación Clase 150 indica una clasificación de presión de 150 psi en condiciones de temperatura estándar.

Especificaciones dimensionales

Tamaño nominal de la tubería	Diámetro exterior de la brida		Espesor de la brida		Diámetro del cubo en la base		Diámetro de la cara realzada		Diámetro del cubo en el punto de soldadura		Cuello de soldadura		Deslizante
Tamaño nominal de la tubería	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm
1/2″	3.50	88.90	0.44	11.11	1.19	30.16	1.38	34.93	0.84	21.34	0.88	22.35	0.63	15.88
3/4″	3.88	98.43	0.50	12.70	1.50	38.10	1.69	42.86	1.05	26.67	1.09	27.69	0.63	15.88
1″	4.25	107.95	0.56	14.29	1.94	49.21	2.00	50.80	1.32	33.53	1.36	34.54	0.69	17.46
1-1/4″	4.63	117.48	0.63	15.88	2.31	58.74	2.50	63.50	1.66	42.16	1.70	43.18	0.81	20.64
1-1/2″	5.00	127.00	0.69	17.46	2.56	65.09	2.88	73.03	1.90	48.26	1.95	49.53	0.88	22.23
2″	6.00	152.40	0.75	19.05	3.06	77.79	3.63	92.08	2.38	60.45	2.44	61.98	1.00	25.40
2-1/2″	7.00	177.80	0.88	22.23	3.56	90.49	4.13	104.78	2.88	73.15	2.94	74.68	1.13	28.58
3″	7.50	190.50	0.94	23.81	4.25	107.95	5.00	127.00	3.50	88.90	3.57	90.68	1.19	30.16
3-1/2″	8.50	215.90	0.94	23.81	4.81	122.24	5.50	139.70	4.00	101.60	4.07	103.38	1.25	31.75
4″	9.00	228.60	0.94	23.81	5.31	134.94	6.19	157.16	4.50	114.30	4.57	116.08	1.31	33.34
5″	10.00	254.00	0.94	23.81	6.44	163.51	7.31	185.74	5.56	141.22	5.66	143.76	1.44	36.51
6″	11.00	279.40	1.00	25.40	7.56	192.09	8.50	215.90	6.63	168.40	6.72	170.69	1.56	39.69
8″	13.50	342.90	1.13	28.58	9.69	246.06	10.63	269.88	8.63	219.20	8.72	221.49	1.75	44.45
10″	16.00	406.40	1.19	30.16	12.00	304.80	12.75	323.85	10.75	273.05	10.88	276.35	1.94	49.21
12″	19.00	482.60	1.25	31.75	14.38	365.13	15.00	381.00	12.75	323.85	12.88	327.15	2.19	55.56
14″	21.00	533.40	1.38	34.93	15.75	400.05	16.25	412.75	14.00	355.60	14.14	359.16	2.25	57.15
16″	23.50	596.90	1.44	36.51	18.00	457.20	18.50	469.90	16.00	406.40	16.16	410.46	2.50	63.50
18″	25.00	635.00	1.56	39.69	19.88	504.83	21.00	533.40	18.00	457.20	18.18	461.77	2.69	68.26
20″	27.50	698.50	1.69	42.86	22.00	558.80	23.00	584.20	20.00	508.00	20.20	513.08	2.88	73.03
24″	32.00	812.80	1.88	47.63	26.13	663.58	27.25	692.15	24.00	609.60	24.25	615.95	3.25	82.55

Especificaciones del material de titanio

Las bridas de titanio Gr1 y Gr2 ofrecen una excepcional resistencia a la corrosión, ligereza y una alta relación resistencia-peso para aplicaciones industriales exigentes.

Parámetro	Titanio Gr1	Titanio Gr2
Composición química	Alta pureza, principalmente titanio (Ti 99.5%)	Contiene pequeñas cantidades de aluminio y hierro
Resistencia a la tracción (MPa)	240-350 MPa	350-450 MPa
Alargamiento (%)	24%	20%
Dureza	Dureza Brinell 120-180 HB	Dureza Brinell 160-210 HB
Resistencia a la corrosión	Excelente para entornos altamente corrosivos	Bueno para entornos industriales
Clasificación de presión aplicable	Clase 150	Clase 150
Rango de temperatura	-250°C a 400°C	-250°C a 400°C
Peso	Más ligero (mayor pureza)	Más pesado, pero más ligero que muchos metales
Soldabilidad	Excelente, fácil de soldar	Bueno, adecuado para métodos de soldadura comunes
Aplicaciones comunes	Aeroespacial, procesamiento químico, marina	Plantas químicas, petróleo y gas, equipos de energía

Características y beneficios del diseño

Diseño de brida deslizante:

Fácil instalación con diseño de tubería deslizante y soldadura interior/exterior
Compatibilidad versátil con varios tamaños de tuberías y clases de presión
Solución rentable con un diseño y fabricación más sencillos

Configuración de cara realzada (RF):

El diseño de cara realzada crea una compresión superior de la junta para un mejor rendimiento de sellado, evitando fugas en sistemas de alta presión y alta temperatura, manteniendo la integridad del sistema.

Aplicaciones industriales

Procesamiento químico: Resistente a productos químicos y ácidos corrosivos
Marina y alta mar: Resiste la corrosión del agua de mar en los sistemas de tuberías
Aeroespacial: Alta relación resistencia-peso para aplicaciones críticas en cuanto al peso
Generación de energía: Maneja vapor, gas y fluidos a alta presión y temperatura
Sistemas de suministro de agua: Tuberías de transporte de agua municipales e industriales

Ventajas clave

Excepcional resistencia a la corrosión en entornos agresivos
Alta relación resistencia-peso para aplicaciones exigentes
Rendimiento de sellado superior con diseño de cara realzada
Fácil instalación y mantenimiento rentable
Vida útil prolongada con requisitos de mantenimiento reducidos
Probado con UT para garantizar la calidad y la fiabilidad
