Las aplicaciones de la norma ASME B16.5 para las flanges de cuello de soldadura de titanio clase 150

Nombre De La Marca:	LHTi
Número De Modelo:	Reborde del cuello de la soldadura
Cuota De Producción:	200 piezas
Precio:	Negociable
Condiciones De Pago:	LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad De Suministro:	500 toneladas/toneladas por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Baoji, China

Certificación:

ISO9001,CE,etc

Clasificación de presión:

150 libras - 2500 libras

Forma:

Circular

Tipo de brida:

Así, WN

Calidad de los materiales:

Grado 2 Grado 5 Grado 7

Estándar o no estándar:

Estándar

Requisitos especiales:

Tamaños y presiones personalizadas disponibles bajo petición

Conexión:

Soldadura

Palabra clave:

Flanca de titanio BL

Función especial:

Preservativo

Nivel de la presión:

PN1,6-15,0Mpa de clase 150-900Lb;

Estándar de material:

Se aplicarán los siguientes requisitos:

Aplicaciones:

Procesamiento químico, petróleo y gas, generación de energía, transporte marítimo, aeroespacial

Tipo:

Reborde roscado

Documentación de calidad:

informe de material y dimensiones como normal

Acabado superficial:

Cara lisa o levantada

Detalles de empaquetado:

Cuadro de madera contrachapada o paleta, o según sus requisitos

Capacidad de la fuente:

500 toneladas/toneladas por mes

Resaltar:

Las partes de las válvulas de aleación de acero y de acero de acero

Industria química Flanges de cuello de soldadura de titanio

Clasificación 150: Flancas de cuello de soldadura de titanio

Descripción del producto

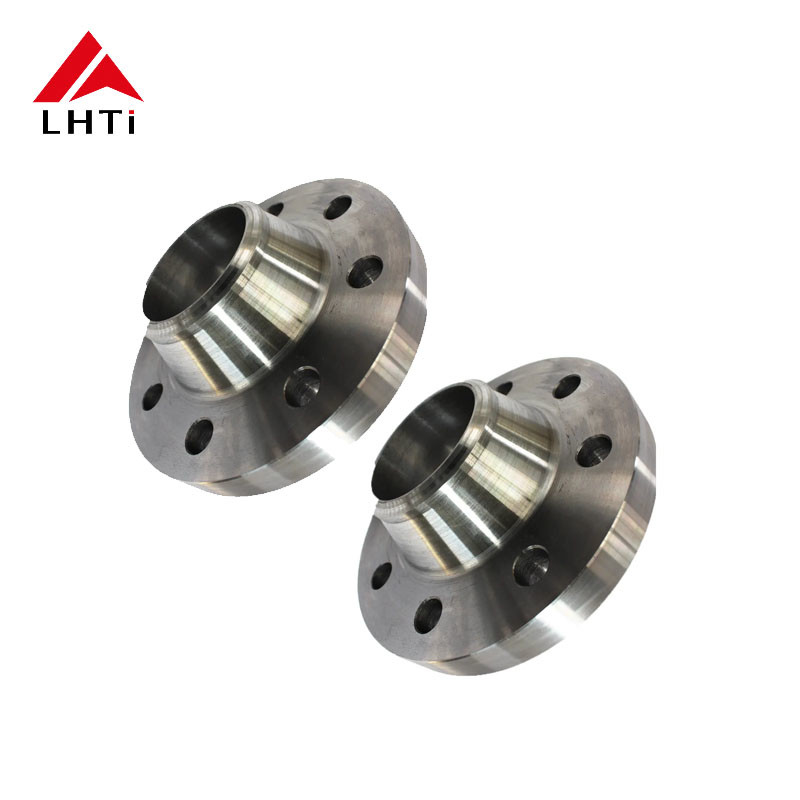

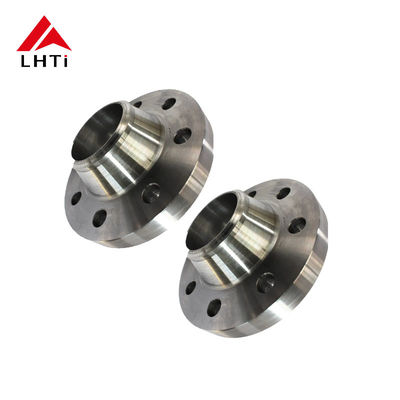

Bridas de cuello de soldadura de titanio ASME B16.5 Clase 150 para la industria química

Nuestras bridas con cuello de soldadura de titanio (WNRF) Clase 150 ASME B16.5 Grado 2 y Grado 5 están diseñadas con precisión para aplicaciones de la industria química. Fabricadas mediante procesos avanzados de fundición, forjado y mecanizado, estas bridas garantizan conexiones seguras y sin fugas en sistemas de tuberías industriales exigentes.

Características clave

Alta durabilidad:La construcción de titanio de primera calidad proporciona una resistencia a la corrosión y un rendimiento excepcionales bajo altas temperaturas y presiones.
Conexiones sin fugas:La ingeniería de precisión garantiza sellos seguros, fundamentales para la integridad del sistema.
Tamaño personalizado:Disponible en dimensiones personalizadas para cumplir con los requisitos específicos del proyecto.
Rendimiento superior:Excelente fuerza y resistencia química para entornos industriales desafiantes.

Aplicaciones de la industria química

Las bridas con cuello soldado de titanio se utilizan ampliamente en plantas de procesamiento de productos químicos, instalaciones petroquímicas, sistemas de tuberías y operaciones de refinación. Su excepcional resistencia a la corrosión y durabilidad a largo plazo los hacen ideales para conectar tuberías, válvulas y equipos mientras resisten la exposición química y temperaturas extremas.

Embalaje y transporte seguro

Para garantizar la protección del producto durante el envío y la manipulación, nuestras bridas se embalan de forma segura en robustas cajas y palés de madera. Este embalaje minimiza el riesgo de daños y facilita la instalación a su llegada, combinando seguridad con un manejo cómodo.

Dimensiones y especificaciones de bridas

Las dimensiones estandarizadas para las bridas con cuello soldado de titanio ASME B16.5 Clase 150 garantizan la compatibilidad con los sistemas de tuberías existentes.

Tamaño nominal de tubería (NPS)	Diámetro del círculo de pernos (BC)	Número de pernos	Espesor de brida (T)	Ancho de cara (F)	Diámetro interior (ID)
1/2"	2,62"	4	0,88"	0,50"	0,84"
1"	3,25"	4	1,00"	0,56"	1,05"
2"	4,50"	8	1,12"	0,75"	2,07"
4"	7.00"	8	1,56"	1,00"	4,09"
6"	9.00"	12	1,81"	1,25"	6,13"
12"	14.00"	16	2,44"	1,50"	12,13"
24"	22.00"	20	3,13"	2.00"	24,13"

Comparación de propiedades de materiales

El titanio de grado 2 ofrece características de rendimiento superiores ideales para aplicaciones de la industria química.

Propiedad	Titanio Grado 2	Acero inoxidable	Acero carbono
Resistencia a la tracción (ksi)	50-60 ksi	70-90 ksi	50-70 ksi
Límite elástico (ksi)	40-50 ksi	30-50 ksi	35-55 ksi
Alargamiento (%)	20%	35%	20%
Densidad (g/cm³)	4.51	7,93	7,85
Resistencia a la corrosión	Excelente en ambientes ricos en cloruro	Bueno, propenso a picarse	Moderado, propenso a oxidarse
Conductividad térmica (W/m*K)	21.9	16.3	54.0
Punto de fusión (°C)	1668ºC	1375°C	1535°C
Costo (por libra)	$12-$15	$3-$5	$1-$2

El titanio de grado 2 proporciona una resistencia superior a la corrosión, particularmente contra productos químicos agresivos y entornos ricos en cloruro, lo que lo convierte en una excelente opción para la industria química.

Especificaciones de clasificación de presión

Las bridas de titanio ASME B16.5 Clase 150 mantienen índices de presión consistentes en todos los tamaños para un rendimiento confiable.

Tamaño nominal de tubería (NPS)	Clasificación de presión (psi)
1/2"	285
1"	285
2"	285
4"	285
6"	285
12"	285
24"	285

La clasificación de presión Clase 150 garantiza un rendimiento confiable para aplicaciones de presión moderada en sistemas químicos.

Especificaciones de torsión y pernos

La aplicación adecuada del torque es esencial para una instalación segura de la brida y la integridad del sistema.

Tamaño nominal de tubería (NPS)	Tamaño del perno (pulgadas)	Número de pernos	Torque (pies-libras)
1/2"	5/8"	4	30-40
1"	3/4"	4	40-50
2"	7/8"	8	50-70
4"	1-1/8"	8	80-100
6"	1-1/4"	12	100-130
12"	1-1/2"	16	150-200
24"	1-3/4"	20	250-300

Los valores de torsión pueden variar según el tipo de junta y las condiciones de funcionamiento. Siga siempre las pautas del fabricante para conocer las especificaciones de torsión específicas.
