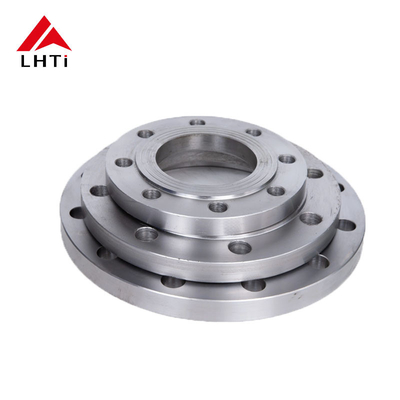

Flange de titanio deslizante de grado 2 con clasificación de presión de clase 600 y diseño de cara elevada

Nombre De La Marca:	LHTi
Número De Modelo:	Reborde del cuello de la soldadura
Cuota De Producción:	200 piezas
Precio:	Negociable
Condiciones De Pago:	LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad De Suministro:	500 toneladas/toneladas por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Baoji, China

Certificación:

ISO9001,CE,etc

Conexión:

Soldadura

Rango de temperatura:

- 250 ° F - 600 ° F

Producto principal:

Tubo de acero sin costura y soldado, brida

Tipo de junta:

En el caso de las heridas en espiral/sin amianto/PTFE

fabricante:

Disponible en varios fabricantes de todo el mundo

Ensanche haciendo frente:

RF, FF, RTJ

estilo:

licenciado en Derecho

Proceso:

Lanzamiento, el forjar, el trabajar a máquina, etc.

Materiales:

de una masa de 0,01 mm o más, pero no superior a 1 mm

Calificación:

Gr1, Gr2, Gr7, Gr12

Documentación de calidad:

informe de material y dimensiones como normal

Superficie:

Tolerancia:

ISO 9001 CT8~10 o GB 12362 Precisión

Tipos de cara:

RF, FF, TG, RJ, etc.

Forma:

Circular

Detalles de empaquetado:

Cuadro de madera contrachapada o paleta, o según sus requisitos

Capacidad de la fuente:

500 toneladas/toneladas por mes

Resaltar:

SORF Titanio deslizamiento en el brido

Aplicaciones industriales

Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2 con una velocidad de salida superior a 100 km/h.

Descripción del producto

Grado 2 Grado 5 Ti-SORF Flanges ASME B16.5 Clase 600 RF Industrial

En aplicaciones industriales, las conexiones de bridas robustas y fiables son cruciales para mantener la integridad y la eficiencia de los sistemas de fluidos bajo alta presión.5 Gr2 Gr5 Titanio Slip-On Flanges Clase 600 con una cara elevada (RF) están diseñados para satisfacer las exigencias rigurosas de los entornos de alta presiónEstas bridas están hechas de titanio de grado 2 (Gr2) y grado 5 (Gr5), ofreciendo una resistencia y resistencia a la corrosión superiores.lo que los hace ideales para una variedad de aplicaciones industriales como el procesamiento químico, generación de energía y sistemas de petróleo y gas en alta mar.

Características clave de las bridas deslizantes de titanio

Las bridas deslizantes de titanio diseñadas de acuerdo con las especificaciones ASME B16.5, Clase 600, ofrecen las siguientes características clave:

Indicación de alta presión:Con una clasificación de presión de clase 600, estas bridas son capaces de manejar entornos de alta presión, por lo que son adecuadas para aplicaciones industriales exigentes.
Resistencia a la corrosión:El titanio es conocido por su excelente resistencia a la corrosión, particularmente en ambientes agresivos como líquidos ácidos, salinos o químicamente reactivos, lo que garantiza una larga vida útil.
Fuerza y durabilidad:Disponibles en titanio de grado 2 y grado 5, estas bridas ofrecen una combinación de resistencia, flexibilidad y durabilidad para diversas aplicaciones de alto estrés.
Facilidad de instalación:El diseño Slip-On permite una instalación simple y eficiente al deslizarse sobre la tubería, lo que lo convierte en una opción rentable para muchos sistemas.
Diseño de rostro levantado:La cara elevada (RF) garantiza una superficie de sellado más segura, reduciendo la probabilidad de fugas, incluso en sistemas de alta presión.

Grados de titanio para bridas deslizantes

Titanio de grado 2 (Titanio CP):

Resistencia a la corrosión:Excelente en una amplia gama de ambientes agresivos, especialmente en aplicaciones de agua salada y químicas.
Fuerza:Resistencia moderada pero superior en términos de ductilidad y soldabilidad.
Aplicaciones:Ampliamente utilizado en aplicaciones tales como desalinización de agua de mar, procesamiento químico y entornos marinos.

Titanio de grado 5 (Ti-6Al-4V):

Composición de la aleación:Contiene aluminio y vanadio, lo que aumenta significativamente la resistencia manteniendo una buena resistencia a la corrosión.
Fuerza:Más resistencia a la tracción y rendimiento que el grado 2, por lo que es ideal para aplicaciones de alta presión y alto estrés.
Aplicaciones:Ideal para sistemas que requieren una mayor resistencia, como la generación de energía, la petroquímica y las operaciones de petróleo y gas en alta mar.

Ventajas del titanio de grados 2 y 5 en las bridas SORF de la clase 600

Titanio de grado 2:

Resistencia a la corrosión superior:Ideal para entornos industriales que involucren productos químicos, agua salada o fluidos ácidos.
Eficacia en cuanto a costes:El grado 2 ofrece una excelente resistencia a la corrosión a un coste relativamente inferior en comparación con otros grados,lo que lo convierte en una opción ideal para aplicaciones donde la corrosión es la principal preocupación pero la alta resistencia no es una prioridad.

Titanio de grado 5 (Gr5)

Aumento de la fuerza y la dureza:El Gr5 es conocido por su alta relación resistencia-peso, lo que lo hace adecuado para entornos que requieren alta presión y tolerancia al estrés.
Vida útil más larga:Con su resistencia superior, el Gr5 se elige a menudo para aplicaciones más exigentes, asegurando una vida útil más larga en entornos difíciles.

Aplicaciones de las bridas deslizantes de titanio de clase 600 SORF con cara elevada

Las bridas de titanio de clase 600 se utilizan ampliamente en varios sectores industriales.Algunas aplicaciones comunes incluyen::

Instalaciones de procesamiento químico:El titanio es altamente resistente a una amplia gama de productos químicos agresivos, lo que hace que estas bridas sean ideales para su uso en reactores químicos, columnas de destilación y sistemas de tuberías.
Petróleo y gas offshore:En entornos marinos, donde la exposición al agua de mar y a altas presiones es común, estas bridas proporcionan la resistencia a la corrosión y la resistencia requeridas para conexiones críticas en tuberías submarinas,las plataformas, y las instalaciones de almacenamiento.
Generación de energía:Se utiliza en centrales nucleares, centrales térmicas y turbinas de gas, donde las altas presiones y temperaturas exigen componentes con una resistencia y resistencia a la corrosión excepcionales.
Instalaciones de desalinización:Como el titanio es altamente resistente a la corrosión del agua salada, estas bridas son perfectas para sistemas de desalinización donde el agua de mar se convierte en agua potable.
Instalaciones de tratamiento de aguas:La resistencia del titanio a la corrosión y la contaminación biológica lo hace adecuado para plantas de tratamiento de agua que manejan agua tratada químicamente o agresiva.
Sistemas de alta temperatura y presión:En industrias como la aeroespacial, la fabricación farmacéutica y la producción de fertilizantes, estas bridas se utilizan donde existen condiciones de alta temperatura y presión.

Dimensiones y especificaciones de las bridas

La tabla siguiente ilustra las dimensiones nominales, los tamaños de los tornillos y las clasificaciones de presión para las bridas de titanio deslizantes de ASME B16.5 Gr2 Gr5 Clase 600 SORF con cara elevada.

Tamaño nominal del tubo (NPS)	Diámetro del círculo del perno (BC)	Tamaño del perno	Número de pernos	Espesor de la brida (T)	Ancho de la cara (F)	El tipo de la prueba
1/2" de largo	2.38" y	5/8"	4	0.88"	0.50" y	0.84"
1 "	3.00"	3/4 de pulgada	4	1.00"	0.56"	1.05"
2 " por segundo	4.38" y	7/8"	8	1.12"	0.75"	2.07"
4" de largo.	6.75"	1 "	8	1.50" y	1.00"	4.09"
6" de largo	9.00"	1 a 4 pulgadas	12	1.75"	1.25"	6.13"
12" de largo.	13.50" y	1 y media.	16	2.38" y	1.50" y	12.13"
24" de largo.	21.75"	1 a 3/4"	20	3.00"	2.00"	24.13"

Nota: Las dimensiones y variaciones personalizadas están disponibles para satisfacer los requisitos operativos específicos.

Propiedades materiales de los grados de titanio

Las propiedades materiales del titanio de grado 2 y 5 son clave para su idoneidad para bridas deslizantes de clase 600:

Propiedad	Titanio de grado 2	Titanio de grado 5
Resistencia a la tracción (ksi)	Entre 50 y 70 ksi	130 a 160 ksi
Fuerza de rendimiento (ksi)	Entre 40 y 60 ksi	120 a 140 ksi
Elongado (%)	El 20%	El 10%
Densidad (g/cm3)	4.51	4.43
Resistencia a la corrosión	Es excelente.	Es bueno.
Conductividad térmica (W/m·K)	21.9	7.0
Punto de fusión (°C)	1668°C	1650°C

El grado 2 ofrece una excelente resistencia a la corrosión, mientras que el grado 5 proporciona una resistencia superior para sistemas de alta presión.

Recomendaciones sobre el par y el tamaño del perno

Para garantizar una conexión firme y segura, utilice los valores de par apropiados para la instalación.

Tamaño nominal del tubo (NPS)	Tamaño del perno (pulgadas)	Número de pernos	Torque (ft-lbs)
1/2" de largo	5/8"	4	40 a 50
1 "	3/4 de pulgada	4	50 a 60
2 " por segundo	7/8"	8	70 a 90
4" de largo.	1 "	8	100 a 120
6" de largo	1 a 4 pulgadas	12	130 a 160
12" de largo.	1 y media.	16	Entre 200 y 250
24" de largo.	1 a 3/4"	20	Entre 300 y 350

Conclusión

Las bridas deslizantes de titanio ASME B16.5 Gr2 Gr5 Clase 600 con cara elevada son una excelente opción para aplicaciones industriales, especialmente en entornos que requieren una alta resistencia.resistencia a la corrosiónSi se utilizan en el procesamiento químico, petróleo y gas en alta mar, o la generación de energía, estas bridas garantizan conexiones seguras y de alta presión y fiabilidad a largo plazo.

La selección de la brida de titanio adecuada para su sistema es esencial para mantener la eficiencia y la seguridad.tolerancia a altas presiones, y una larga vida útil incluso en los entornos más exigentes.
