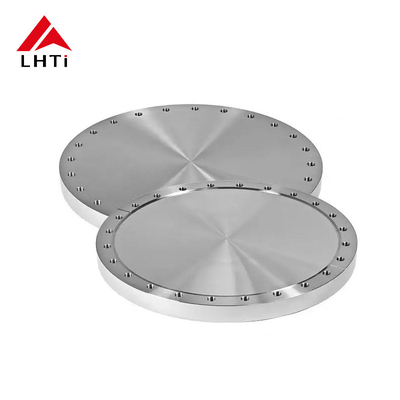

Brida ciega de titanio Grado 5 ASME B16.5 Clase 150 con resalte para sistemas de tuberías

Name: Brida ciega de titanio Grado 5 ASME B16.5 Clase 150 con resalte para sistemas de tuberías
Brand: Baoji Lihua Nonferrous Metals Co., Ltd.
SKU: Reborde ciego
Price: 1,503.00 USD
Availability: InStock

Nombre De La Marca:	LHTi
Número De Modelo:	Reborde ciego
Cuota De Producción:	200 piezas
Precio:	Negociable
Condiciones De Pago:	LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad De Suministro:	500 toneladas/toneladas por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Baoji, China

Certificación:

ISO9001,CE,etc

Estándar:

Se aplican las siguientes condiciones:5, según la norma ASME B16.47, MSS SP-44, API 605

Uso:

Cristales de acoplamiento

Sandard:

ANSI B16 y otras fuentes.5

Durabilidad:

Excelente

Aplicación:

Petróleo y gas, química, generación de energía, marino, aeroespacial

Forma:

Anillo

proceso:

Cuerpo integrado forjado

Materiales:

Grado 5 Grado 7

Tipo:

PL SO WN IF TH BL, etc. El número de miembros de la familia de los miembros de la familia de los mie

tecnología:

Formación en frío, trabajo en caliente y soldadura

Presupuesto:

Completo

Temperatura de trabajo:

-60°C~250°C

Altura de la sección:

Máx. 250 mm

Estándar de material:

Se aplicarán los siguientes requisitos:

Espesor de la pared:

Sch10s Sch80s o mayor a Sch160s

Detalles de empaquetado:

Cuadro de madera contrachapada o paleta, o según sus requisitos

Capacidad de la fuente:

500 toneladas/toneladas por mes

Resaltar:

Las condiciones de ensayo de las pruebas de ensayo de la norma ASME B16.5 son las siguientes:

Líneas de tuberías de titanio con brida ciega

Flange ciego de titanio de clase 150

Descripción del producto

ASME B16.5 BLRF Gr2 Gr5 Brida ciega de titanio Clase 150 Cara realzada para líneas de tuberías

ASME B16.5 BLRF Gr2 Gr5 Brida ciega de titanio Clase 150 Cara realzada

ASME B16.5 es el estándar para bridas de tuberías y accesorios con bridas. La BLRF (Brida Ciega Cara Realzada) es una brida ciega especializada que presenta una cara realzada diseñada para un rendimiento de sellado óptimo en aplicaciones de tuberías. Las designaciones Gr2 (Grado 2) y Gr5 (Grado 5) se refieren a grados específicos de aleación de titanio comúnmente utilizados en la fabricación de bridas.

Titanio Grado 2 (Gr2): Titanio comercialmente puro que ofrece una excepcional resistencia a la corrosión con características de resistencia moderada.
Titanio Grado 5 (Gr5): Aleación de titanio que contiene 6% de aluminio y 4% de vanadio, que proporciona una resistencia superior manteniendo una excelente resistencia a la corrosión.
Clasificación de presión Clase 150: Diseñado para sistemas de tuberías que operan a presiones de hasta 150 psi en condiciones de temperatura ambiente.

Características y aplicaciones

Resistencia a la corrosión: Tanto las aleaciones de titanio Gr2 como Gr5 proporcionan una resistencia excepcional a la corrosión en entornos agresivos, incluidos el agua de mar, los productos químicos y los ácidos.
Relación resistencia-peso alta: La aleación de titanio Gr5 ofrece una resistencia superior en comparación con Gr2, lo que la hace ideal para aplicaciones que requieren tanto una construcción ligera como una alta integridad estructural.
Clasificación de presión: La certificación Clase 150 garantiza un rendimiento fiable en condiciones de funcionamiento de baja a media presión.
Rendimiento de sellado: El diseño de cara realzada proporciona una superficie de sellado mejorada cuando se utiliza con juntas compatibles en sistemas de tuberías.

Comparación de grados de materiales

Característica	Titanio Gr2	Titanio Gr5
Composición	99.5% Titanio	90% Titanio + 6% Aluminio + 4% Vanadio
Resistencia a la tracción	275 MPa	900 MPa
Límite elástico	240 MPa	850 MPa
Resistencia a la corrosión	Excelente, especialmente para agua de mar y entornos químicos	Excelente, especialmente para aplicaciones de alta tensión
Aplicaciones comunes	Procesamiento químico, marina, médica	Aeroespacial, petróleo y gas, alta mar
Densidad	4.43 g/cm³	4.43 g/cm³
Dureza	160 HB	330 HB
Alargamiento	20%	10-12%

Clasificación de presión ASME B16.5 Clase 150

Tipo de brida	Clase 150	Clase 300	Clase 600
Presión nominal (a 100°F)	150 psi	300 psi	600 psi
Temperatura máxima (°F)	1000°F	1000°F	1000°F
Material	Titanio Gr2 / Titanio Gr5	Acero al carbono	Acero inoxidable
Temperatura de diseño	1000°F	1000°F	1000°F
Aplicaciones comunes	Plantas químicas, oleoductos, sistemas de agua	Industria pesada, centrales eléctricas	Petroquímica, sistemas industriales

Aplicaciones de bridas ciegas para líneas de tuberías

Aplicación	Titanio Gr2	Titanio Gr5
Sistemas de agua de mar	Adecuado para entornos marinos de baja presión	Adecuado para entornos marinos de alta presión
Procesamiento químico	Excelente para productos químicos corrosivos	Utilizado en aplicaciones químicas corrosivas de alta resistencia
Petróleo y gas	Ideal para la resistencia a la corrosión en oleoductos	Utilizado en sistemas petroleros en alta mar y de alta presión
Tuberías para centrales eléctricas	Ideal para intercambiadores de calor y sistemas de desalinización	Adecuado para sistemas de alta tensión que requieren alta resistencia

Resumen

Las bridas ciegas de titanio ASME B16.5 Clase 150 BLRF Gr2 y Gr5 están diseñadas para sistemas de tuberías que requieren un rendimiento de sellado y resistencia a la corrosión superiores, particularmente en entornos exigentes como aplicaciones marinas, procesamiento químico y operaciones de petróleo y gas.
El titanio Gr2 es la opción óptima para aplicaciones donde se requiere una resistencia moderada combinada con una excepcional resistencia a la corrosión.
El titanio Gr5 ofrece una mayor resistencia mecánica y está diseñado específicamente para aplicaciones industriales más exigentes.
