Brida de titanio forjada WN BL SO SW PL Tipos

Nombre De La Marca:	LH-Ti
Número De Modelo:	LH-BL
Cuota De Producción:	1 pedazo
Precio:	US dollar $30/pc--US dollar $80/pc
Condiciones De Pago:	LC, T/T, Unión Occidental
Capacidad De Suministro:	5000 PC por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Baoji, China

Certificación:

ISO9001, TUV etc.

Tipo:

WN, SO, BL, SW, PL, articulación de la cintura, a medida.

Estándar:

ANSI B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116, ASTM B16.5

Material:

Grado 1, Grado 1, Grado 2, Grado 3, Grado 4, Grado 7, Grado 9

Solicitud:

Se utilizan en automóviles, gafas, equipos médicos, electrónica, equipos petroquímicos, válvulas de

Superficie de sellado:

Tamaño:

EL 1/2 " ~ 30" NOTA, NPS EL 1/2 - NPS 24 (DN 10 - 2000)

Presión:

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, etc

Superficie:

Pulido

Técnica:

Forjado y mecanizado CNC.

Inspección:

El ensayo por ultrasonidos y el informe de ensayo de materiales EN10204.3.1

Detalles de empaquetado:

Envuelto por la espuma contenida en la caja de la madera contrachapada para la exportación

Capacidad de la fuente:

5000 PC por mes

Resaltar:

Reborde roscado de encargo del cuello de la soldadura

Reborde de cobre amarillo del titanio de acero cobreado inoxidable

Reborde ciego del titanio de cobre amarillo

Descripción del producto

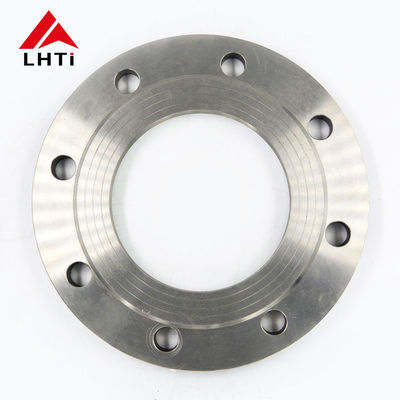

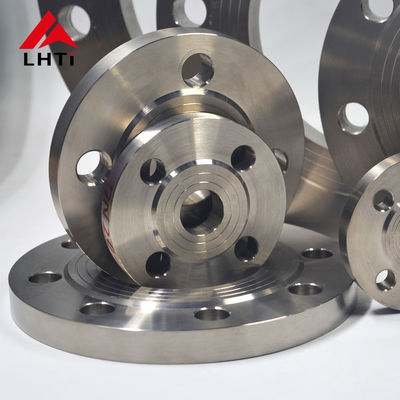

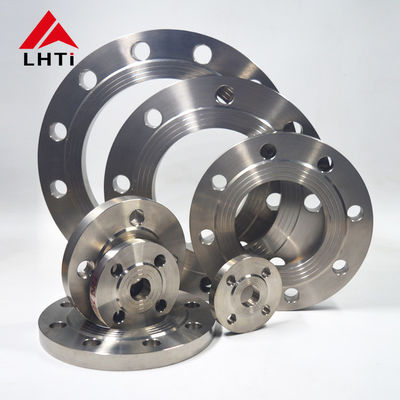

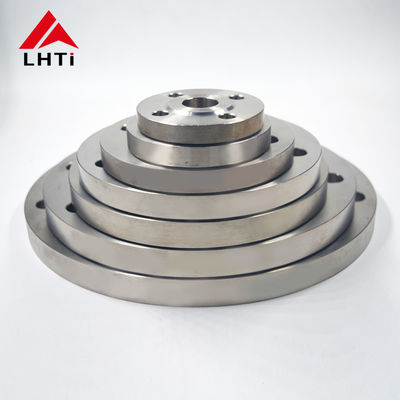

Brida de Titanio Forjada WN BL SO SW PL Tipos

Estas bridas de titanio son forjadas y mecanizadas por CNC en una gama completa de tipos, incluyendo cuello de soldadura, deslizante, ciega, soldadura de encaje, placa y junta solapada. Se suministran en Gr1 a Gr9 con superficie pulida y ofrecen una larga vida útil con resistencia a la corrosión y alta resistencia a la fluencia y a la tracción. Los tamaños estándar van de 1/2 pulgada a 30 pulgadas y las clases de presión de 150 a 2500.

Forged Titanium Flange

Especificaciones Técnicas

Estándar	ANSI B16.5, JIS B2220, DIN2627-2628, ASME B16.5, GB/T 9116
Material	Gr1, Gr2, Gr3, Gr4, Gr7, Gr9
Tipo	WN, SO, BL, SW, PL, junta solapada, personalizado
Tamaño	1/2" - 30" NB, NPS 1/2 - NPS 24 (DN 10 - 2000)
Presión	150#, 300#, 600#, 900#, 1500#, 2500#, PN6 - PN64
Superficie de Sellado	RF
Superficie	Pulida
Técnica	Forjada y mecanizada por CNC
Inspección	Prueba ultrasónica e informe de prueba de material EN10204 3.1

Requisitos Químicos (%)

Grado	N	C	H	Fe	O	Al	V	Pd	Mo	Ni	Ti
Gr1	0.03	0.08	0.015	0.20	0.18	/	/	/	/	/	bal
Gr2	0.03	0.08	0.015	0.30	0.25	/	/	/	/	/	bal
Gr5	0.05	0.08	0.015	0.40	0.20	5.5-6.75	3.5-4.5	/	/	/	bal
Gr7	0.03	0.08	0.015	0.30	0.25	/	/	0.12-0.25	/	/	bal
Gr12	0.03	0.08	0.015	0.30	0.25	/	/	/	0.2-0.4	0.6-0.9	bal

Requisitos de Tracción

Grado	Resistencia a la Tracción (KSI)	Resistencia a la Tracción (MPa)	Límite Elástico (KSI)	Límite Elástico (MPa)	Alargamiento (%)
1	35	240	20	138	24
2	50	345	40	275	20
5	130	895	120	828	10
7	50	345	40	275	20
12	70	438	50	345	18

Aplicaciones y Ventajas de las Bridas

Estas bridas se utilizan en automóviles, equipos de vidrio y médicos, electrónica, equipos petroquímicos, conjuntos de bombas y válvulas, tuberías, sistemas aeroespaciales y de la industria oceánica. El titanio resiste la corrosión en cloruros y medios oxidantes y mantiene una alta resistencia a la fluencia y a la tracción, por lo que la unión permanece fiable en servicios agresivos.

Calidad, Personalización y Consulta

La fabricación sigue un sistema ISO 9001:2015 con pruebas ultrasónicas y un informe de prueba de material según EN10204 3.1 disponible, y certificación de auditoría BV. Los tipos, tamaños, grados y clasificaciones de presión se pueden fabricar según su dibujo. Por favor, envíe sus especificaciones y cantidad para una cotización.
