Brida de cuello de soldadura de titanio DN10-DN2000

Nombre De La Marca:	LH-Ti
Número De Modelo:	LH-BL
Cuota De Producción:	1 pieza
Precio:	US dollar $30/pc--US dollar $80/pc
Condiciones De Pago:	LC, T/T, Unión Occidental
Capacidad De Suministro:	5000 PC por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Baoji, China

Certificación:

ISO9001, TUV etc.

Nombre del producto:

Reborde ciego del titanio del ANSI

Estándar:

ANSI B16 y otras fuentes.5

Material:

Gr2, Gr7, Gr12

Solicitud:

Industria química

Superficie de sellado:

Tamaño:

NPS 1/2 - NPS 24 ((DN 10 - 2000)

Presión:

150#-2500#

Superficie:

Pulido

Técnica:

Froged y el CNC trabajaron a máquina

Inspección:

El ensayo por ultrasonidos y el informe de ensayo de materiales EN10204.3.1

Detalles de empaquetado:

Envuelto por la espuma contenida en la caja de la madera contrachapada para la exportación

Capacidad de la fuente:

5000 PC por mes

Resaltar:

Freno de titanio DN10

Las condiciones de ensayo de las pruebas de ensayo se basan en el método de ensayo de las pruebas de ensayo.5

Freno ciego de cuello de soldadura pulido

Descripción del producto

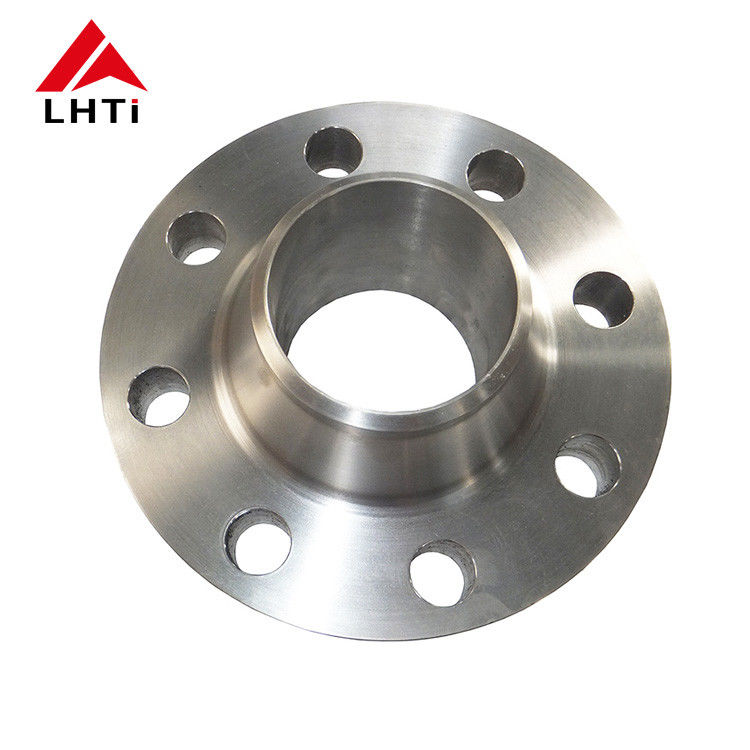

Brida de cuello de soldadura de titanio DN10-DN2000

Esta brida de cuello de soldadura de titanio WN está forjada y mecanizada por CNC según ASME B16.5 con dimensiones según ANSI/ASME B16.5, B16.47 Series A y B y B16.48, y también está disponible según BS4504, BS10, EN-1092 y DIN. Los tamaños van desde NPS 1/2 hasta NPS 24 (DN10 a DN2000) con clases de presión de 150# a 2500# y PN6 a PN64, en Grado 2, Grado 7 y Grado 12 con una cara elevada pulida.

Especificaciones Técnicas

Tipo de Producto	Brida de cuello de soldadura (WN)
Estándar	ASME B16.5, ANSI B16.5, B16.47 Series A y B, B16.48, BS4504, BS10, EN-1092, DIN
Estándar de Material	ASTM B381 / ASME SB381
Grado	Gr2, Gr7, Gr12 (Gr1, Gr4, Gr5 disponibles)
Tamaño	NPS 1/2 - NPS 24 (DN10 - DN2000)
Clase de Presión	150#, 300#, 600#, 900#, 1500#, 2500#, PN6 - PN64
Tipo de Cara	Cara plana (FF), cara elevada (RF), junta tipo anillo (RTJ)
Superficie de Sellado	RF
Superficie	Pulido
Técnica	Forjado y mecanizado por CNC
Inspección	Prueba ultrasónica e informe de prueba de material EN10204.3.1
Aplicación	Industria química, conservación de agua, centrales eléctricas, recipientes a presión
Certificación	ISO9001, TUV

Propiedades Físicas por Grado

Grado	Resistencia a la tracción mín.	Límite elástico mín.	Elongación (%)
Gr1	35 ksi / 240 MPa	20 ksi / 138 MPa	24
Gr2	50 ksi / 345 MPa	40 ksi / 275 MPa	20
Gr5	130 ksi / 895 MPa	120 ksi / 828 MPa	10
Gr7	50 ksi / 345 MPa	40 ksi / 275 MPa	20
Gr9	90 ksi / 620 MPa	70 ksi / 438 MPa	15
Gr12	70 ksi / 438 MPa	50 ksi / 345 MPa	18

Aplicaciones y Ventajas del Titanio

Las bridas de titanio se utilizan en la conservación de agua, la energía eléctrica y las centrales eléctricas, accesorios de tubería, maquinaria industrial y recipientes a presión, y son especialmente adecuadas para el procesamiento químico porque resisten la corrosión. El titanio tiene una baja densidad y una alta relación resistencia-peso, por lo que una brida de titanio es más ligera que una pieza de acero de la misma clasificación, al tiempo que resiste el agua de mar, los cloruros y muchos ácidos. La construcción forjada proporciona propiedades mecánicas uniformes, y la cara elevada soporta un sellado fiable de la junta.

Calidad, Personalización y Consulta

Las bridas se producen según ASTM B381 / ASME SB381 bajo control ISO9001 y TUV, con pruebas ultrasónicas y un informe de prueba de material según EN10204.3.1 disponible. El tamaño, la clase de presión, el tipo de cara y el grado se pueden personalizar, la capacidad mensual es de 5000 unidades y los pedidos se entregan normalmente en un plazo de 3 a 15 días laborables. Por favor, envíe su tamaño, clasificación de presión, tipo de cara y grado para que podamos preparar una cotización.

Titanium welding neck flange
