Brida WN RF de titanio Gr2 forjado ANSI B16.5

Nombre De La Marca:	LH-Ti
Número De Modelo:	LH-BL
Cuota De Producción:	1 pieza
Precio:	US dollar $30/pc--US dollar $80/pc
Condiciones De Pago:	LC, T/T, Unión Occidental
Capacidad De Suministro:	5000 PC por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Baoji, China

Certificación:

ISO9001, TUV etc.

Tipo:

WN, SO, BL, SW, PL, articulación de la cintura, a medida.

Estándar:

ANSI B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116, ASTM B16.5

Material:

Grado 1, Grado 1, Grado 2, Grado 3, Grado 4, Grado 7, Grado 9

Solicitud:

Se utilizan en automóviles, gafas, equipos médicos, electrónica, equipos petroquímicos, válvulas de

Superficie de sellado:

Tamaño:

EL 1/2 " ~ 30" NOTA, NPS EL 1/2 - NPS 24 (DN 10 - 2000)

Presión:

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, etc

Superficie:

Pulido

Técnica:

Forjado y mecanizado CNC.

Inspección:

El ensayo por ultrasonidos y el informe de ensayo de materiales EN10204.3.1

Detalles de empaquetado:

Envuelto por la espuma contenida en la caja de la madera contrachapada para la exportación

Capacidad de la fuente:

5000 PC por mes

Resaltar:

Las condiciones de ensayo de las pruebas de ensayo de la prueba de ensayo de la prueba de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo.5

Freno de soldadura por RF de cuello de titanio

Flanca RF de titanio de 1/2"

Descripción del producto

Brida WN de cuello de soldadura forjada de titanio Gr2 ANSI B16.5

Esta brida de cuello de soldadura está forjada de titanio Grado 2, mecanizada por CNC y acabada con una cara elevada según ANSI B16.5. El cuello cónico largo se suelda a tope a la tubería para que la junta soporte la carga suavemente y mantenga bien la presión, por lo que a menudo se selecciona una brida WN para líneas de alta presión y alta temperatura. El titanio mantiene la junta ligera y fuertemente resistente a cloruros, agua de mar y muchos ácidos, y la estructura forjada proporciona un grano denso y uniforme que se mecaniza limpiamente y mantiene su cara plana.

Especificaciones Técnicas

Tipo	Brida de cuello de soldadura WN
Material	Gr1, Gr2, Gr3, Gr4, Gr7, Gr9
Estándar	ANSI B16.5, ASTM B16.5, JIS B2220, DIN 2627-2628, ASME, GB/T 9116
Superficie de sellado	RF (cara elevada)
Tamaño	NPS 1/2 a NPS 24 (DN10 a DN2000)
Presión	150#, 300#, 600#, 900#, 1500#, 2500#, PN6 a PN64
Técnica	Forjada y mecanizada por CNC
Superficie	Pulida
Inspección	Prueba ultrasónica e informe de prueba de material EN 10204 3.1

Requisitos de composición química (%)

Grado	N	C	H	Fe	O	Al	V	Pd	Mo	Ni	Ti
Gr1	0.03	0.08	0.015	0.20	0.18	/	/	/	/	/	bal
Gr2	0.03	0.08	0.015	0.30	0.25	/	/	/	/	/	bal
Gr5	0.05	0.08	0.015	0.40	0.20	5.5~6.75	3.5~4.5	/	/	/	bal
Gr7	0.03	0.08	0.015	0.30	0.25	/	/	0.12~0.25	/	/	bal
Gr12	0.03	0.08	0.015	0.30	0.25	/	/	/	0.2~0.4	0.6~0.9	bal

Requisitos de resistencia a la tracción

Grado	Resistencia a la tracción mín.	Límite elástico mín.	Elongación (%)
1	35 KSI / 240 MPa	20KSI / 138 MPa	24
2	50 KSI / 345 MPa	40 KSI / 275 MPa	20
5	130 KSI / 895 MPa	120 KSI / 828 MPa	10
7	50 KSI / 345 MPa	40 KSI / 275 MPa	20
12	70 KSI / 438 MPa	50 KSI / 345 MPa	18

Imágenes del producto

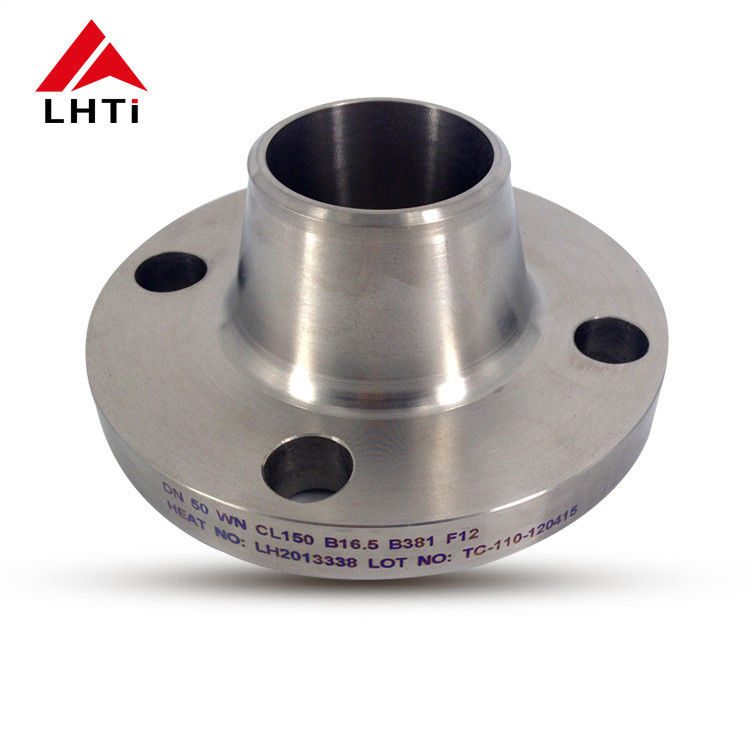

Forged Gr2 titanium WN RF flange ANSI B16.5

Aplicaciones y garantía de calidad

Las bridas de cuello de soldadura de este tipo se utilizan en bombas y válvulas, tuberías, recipientes a presión, plantas químicas y petroquímicas, equipos terrestres aeroespaciales y sistemas marinos y marinos que necesitan una brida ligera que resista cloruros y agua de mar. Otros tipos en el mismo rango incluyen bridas SO, BL, SW, PL y de junta solapada. El control de calidad cubre pruebas mecánicas (resistencia a la tracción y dureza), análisis químico por espectro y PMI, verificaciones dimensionales desde la adquisición de material hasta la entrega final, y documentación de certificación completa, con prueba ultrasónica y un informe de prueba de material según EN 10204 3.1 bajo pedido.
