Brida de titanio Gr1 y Gr2: Explicación de las calidades TA

Flanges de titanio de grados 1 y 2: se explican los grados TA

Los grados ASTM Gr1 y Gr2 son los que utilizan la mayoría de los dibujos y certificados internacionales, mientras que las fábricas chinas, incluyendo esta,también trabajar con las marcas GB/T TALos dos sistemas describen los mismos metales con nombres diferentes, y una orden de compra que los mezcla sin decir cuál gobierna es una fuente común de retraso en la entrada de mercancías.

TA0 a TC4: Qué significan las marcas chinas

El sistema de titanio GB/T utiliza TA para grados casi puros, TB para aleaciones beta y TC para aleaciones alfa beta.TA2 es el grado de pureza industrial estándar y coincide con Gr2. TA3 coincide con el Grado 3. TA9 es el grado de paladio modificado y coincide con el Grado 7, y TA10 es el grado de molibdeno níquel y coincide con el Grado 12.

La asignación es cercana, pero no una licencia para sustituir libremente.Si el dibujo dice TA2 y el informe dice Gr2, el inspector necesita una equivalencia por escrito en el expediente, o el material se quedará en cuarentena mientras alguien lo confirma.

Elegir entre Gr1 y Gr2 para una brida

La diferencia entre Gr1 y Gr2 es el oxígeno, no la aleación: alrededor de 0,18 por ciento contra 0,25 por ciento.y es la razón Gr2 es el predeterminado para una bridaUna unión atornillada carga la cara en compresión alrededor de la junta, y una cara Gr1 suave de gran diámetro se deformará bajo la precarga del tornillo antes de que la junta se haya sentado.

El Gr1 todavía tiene un lugar. Es el más formable de los dos, es más fácil de doblar y requiere una impresión de ranura de junta más profunda a baja carga de perno, lo que se adapta a las líneas de agua y servicios de baja presión.Lo que no se ajusta es una clase 900 o 1500 unión donde la carga del perno es alta y la cara tiene que permanecer plana a través de varios maquillaje.

El servicio químico decide más que la fuerza

El campo de aplicación en esta página dice industria química, y en ese servicio el grado se elige por el medio en lugar de por la fuerza.Gr2 es la respuesta de uso general para ácidos oxidantes y soluciones neutrales. Gr7 es la respuesta donde los cloruros están presentes, porque la adición de paladio permite que el metal repasiva en lugar de agujeros. Gr12 es la respuesta para reducir ácidos y soluciones calientes,donde el molibdeno y el níquel hacen el trabajo que el paladio no puede.

Dos de esas opciones se invierten con frecuencia en la práctica. El Gr12 se ofrece a menudo como una actualización general sobre el Gr2, pero es más débil que el Gr7 en cloruros y no debe usarse para el agua de mar.Gr7 se ofrece a menudo dondequiera que aparezca el ácido, pero su ventaja desaparece en el ácido fuertemente oxidante donde el Gr2 normal funciona bien a un precio más bajo.

ANSI y ASME son una norma

El título de esta página repite la norma dos veces, una vez como ANSI B16.5 y otra como ASME B16.5Es el mismo documento: ANSI es el nombre más antiguo del organismo que ahora publica como ASME, y B16.5 ha llevado el prefijo ASME durante décadas.pero es una señal de que el bloque de atributos fue escrito para la búsqueda en lugar de para un dibujo.

El campo del nombre del producto es una inconsistencia más grave: dice brida ciega de titanio ANSI, mientras que el título de la página y la descripción describen las bridas en general.Una brida ciega es una forma específica sin perforaciónSi el artículo que se cotiza es un cuello de soldadura o un deslizamiento, el campo debe corregirse antes de emitir la oferta, ya que el tipo decide el precio más que cualquier otro campo individual.

Las notas de orden

Indique el tipo, el grado en un sistema de denominación, el estándar, el tamaño, la clase, la cara y el informe.y es lo primero que una obra necesita para citar: una persiana, un cuello de soldadura y un deslizamiento de la misma talla y clase son tres piezas fundidas o forjadas diferentes con tres pesos diferentes.

En esta página, en el campo de material se enumeran los gr2, gr7 y gr12, mientras que el título y la descripción preceden a los gr1 y gr2.Y un comprador que necesita Gr1 debería decirlo explícitamenteEl campo de técnica dice Froged, que es una ortografía de falsificado, y el campo de inspección promete pruebas ultrasónicas con un informe 3.1, que es la combinación para mantener el pedido de compra.

El tamaño y la presión siguen el patrón de las otras páginas de este rango: NPS 1/2 a 24 se escribe junto a DN 10 a 2000, pero NPS 24 es DN 600, por lo que la figura entre corchetes exagera el rango para un B16.5 bridasLa clase 150 a 2500 es consistente con la B16.5. Citar la clase, no una presión convertida en barra, porque la clase establece el círculo del perno y la junta, así como la pared.

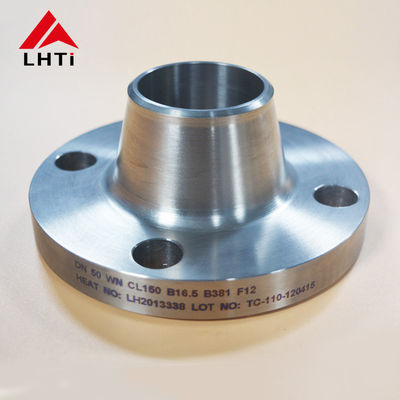

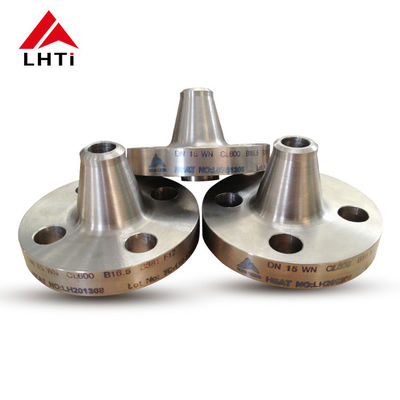

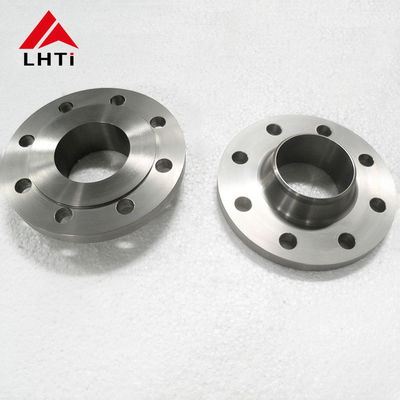

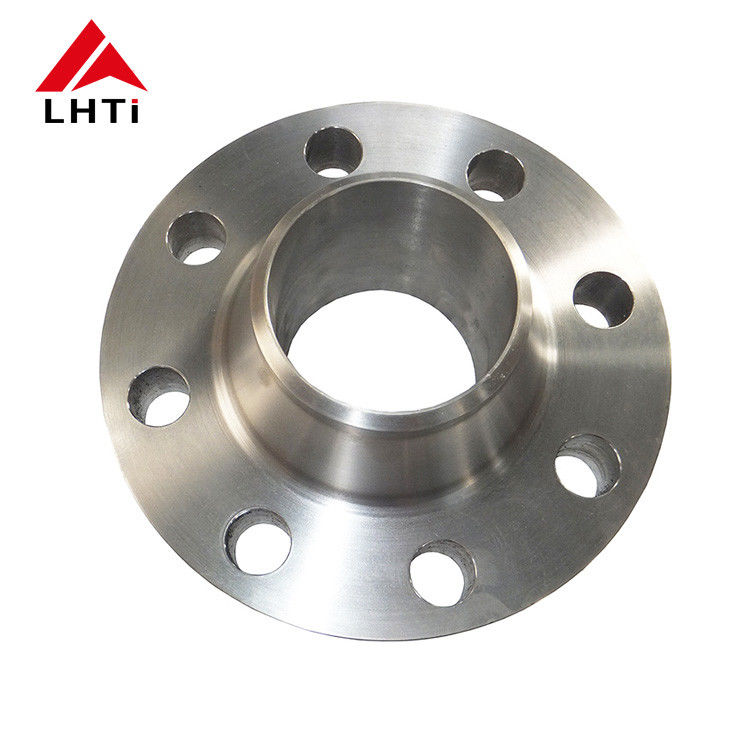

Imágenes del producto
