Controladores de costos de brida de cuello de soldadura largo de titanio

Los factores de coste de las bridas de titanio de cuello de soldadura largo

Una brida de cuello de soldadura larga no es una brida de cuello de soldadura con un cubo más largo.el cubo extendido permite soldar la brida directamente a una cáscara de recipiente o un tubo de pared pesado sin una pieza de bobina adicional, y coloca la soldadura lo suficientemente lejos de la brida que el calor de la soldadura no deforma la cara de la junta.Por lo que el precio de este artículo se mueve mucho más que el precio de un deslizamiento en.

Lo que hace realmente el cubo largo

La longitud del cubo está tabulada por tamaño y clase, y crece a medida que la clase aumenta porque la pared de la soldadura tiene que coincidir con la pared de la boquilla.La soldadura se sienta lejos de la bridaEl agujero se puede mecanizar hasta el diámetro interno de la boquilla, por lo que no hay paso para que el producto se recoja.Y el eje da suficiente longitud para la prueba de ultrasonido de la soldadura de ambos lados, que un cuello de soldadura corto no hace.

El costo de esa geometría es la masa. Un cuello de soldadura largo del mismo tamaño y clase pesa varias veces un cuello de soldadura, y en el titanio esa masa es la línea más grande en el precio.Un comprador que copia una solicitud de cuello de soldadura y añade la palabra larga sin cambiar la clase o la longitud del eje obtendrá una cotización que se ve alto y es de hecho correcto para el dibujo.

La ruta del metro

Los cuellos de soldadura pequeños y largos a menudo se mecanizan a partir de barra o pila con el núcleo trepanado, ya que no se puede justificar una matriz de forja para un tamaño de volumen bajo.Los tamaños más grandes se enrollan en anillos o se forjan en formaLa ruta es importante para el comprador porque las piezas trepanadas llevan más tiempo de mecanizado y más chatarra, mientras que las piezas forjadas conllevan un costo de herramienta que solo se devuelve por lote.

Cualquiera de las dos rutas puede cumplir con las dimensiones ASME B16.5 y puede ser certificada según ASTM B381 para la forja o según el estándar de barra para el material de partida.¿Qué cambia es el tiempo de entrega y la cantidad mínima: un tamaño trepanado puede fabricarse una pieza a la vez, un tamaño forjado generalmente no puede.

Por qué cambia el precio

Cuatro cosas determinan la mayor parte de la variación entre dos cotizaciones para lo que parece ser la misma brida: la clase, la cara, la longitud del eje y el tamaño del lote.La clase cambia el espesor de la pared y el círculo del perno juntos, una ranura de unión de anillo agrega mecanizado y elimina la opción de una cara elevada simple, y un cubo que es más largo que el patrón estándar agrega peso en ambos extremos de la pila.

La cara es el artículo que más a menudo se deja fuera de una consulta y el que más cambia el precio después de la clase.una profundidad medida y un acabado de superficie que sella un anillo de metalEn el titanio, la ranura también se endurece, por lo que el paso de acabado debe ser ligero.

Leer el campo de precios en esta página

El bloque de especificaciones en esta página tiene un precio de 30 a 80 dólares estadounidenses por pieza.En el NPS 8 de la clase 600 una forja de cuello de soldadura de titanio largo pesa decenas de kilogramos, y el metal por sí solo vale mucho más que la parte superior de esa gama, antes de cualquier mecanizado.

Tratar cualquier precio que aparezca en la página de un producto como un indicador del artículo más pequeño de la gama, y pedir una cotización en función del peso, la clase, la cara y el tamaño del lote.que actualmente se lee como una frase de búsqueda en lugar de una descripción de la parte.

Las notas de orden

Se indicará el diámetro exterior y la pared de la boquilla, el tamaño y la clase de la brida, la cara, la longitud del eje o la proyección de la cáscara, el orificio, el grado y el alcance del ensayo.Si la brida va hacia un recipiente, el grosor de la cáscara en la soldadura es parte de la especificación de la brida, porque el cubo tiene que coincidir con él para una soldadura de penetración completa.

Por grado, las tablas más arriba de esta página cubren Gr1, Gr2, Gr5, Gr7 y Gr12, mientras que la línea de material enumera Gr1 dos veces y agrega Gr3, Gr4 y Gr9 sin ninguna composición para ellos.Para un cuello de soldadura largo la opción práctica es Gr2 para el servicio general y Gr7 donde la boquilla verá cloruros; Gr5 se utiliza cuando la boquilla es una conexión de alta carga.

Los campos dimensionales también necesitan cuidado. La fila de tamaño da NPS 1/2 a 24 y DN 10 a 2000 juntos, pero NPS 24 es DN 600, por lo que las dos mitades son rangos diferentes y solo los primeros coinciden con B16.5La fila estándar termina con ASTM B16.5, que no es una norma emitida: las dimensiones provienen de ASME B16.5, material de la norma ASTM B381. No puede producirse un informe que cite la norma ASTM B16.5, por lo que la redacción debe corregirse antes de realizar el pedido.

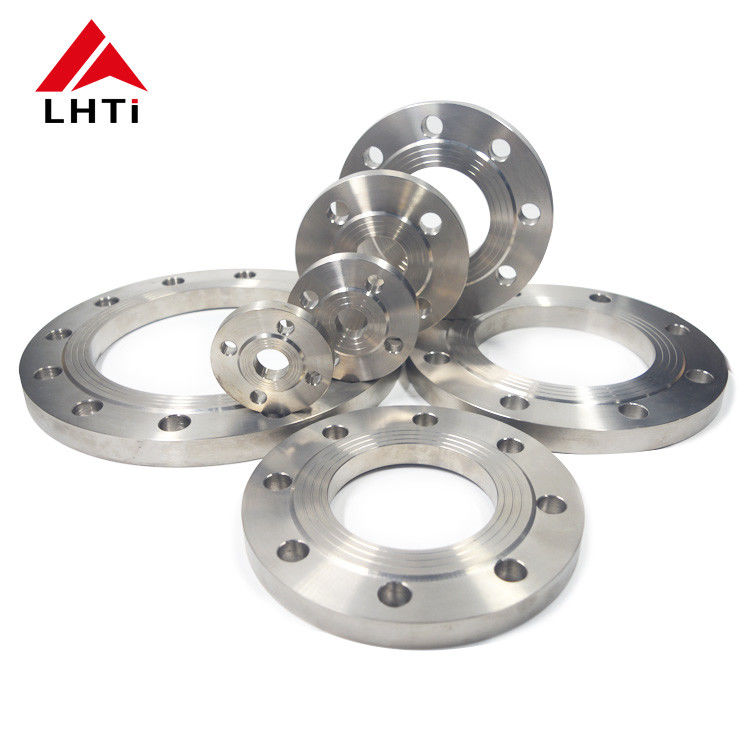

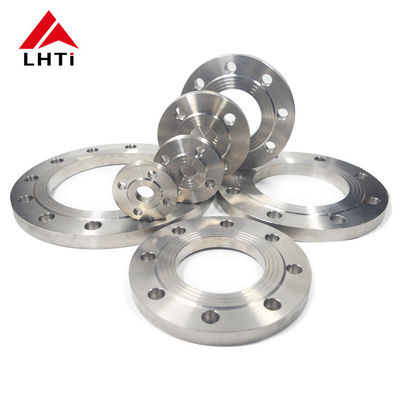

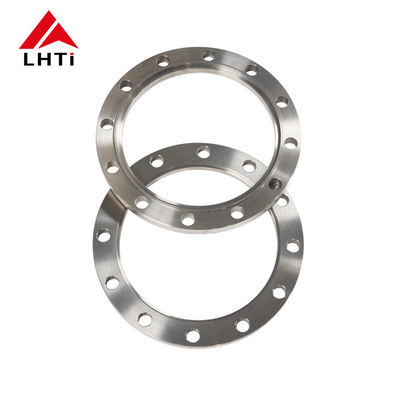

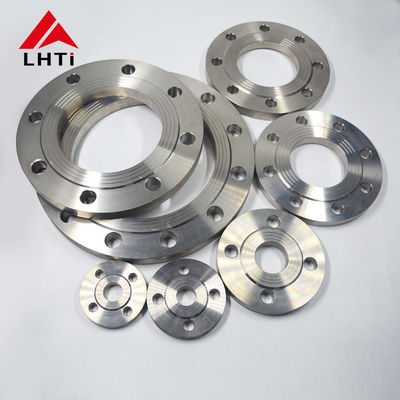

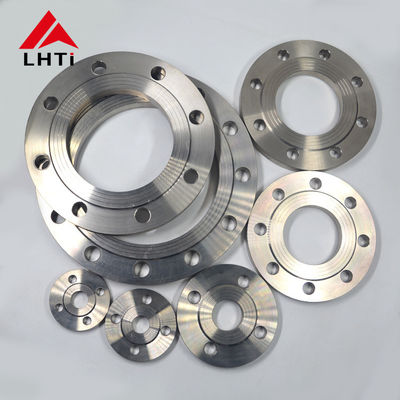

Imágenes del producto
